一种回旋式烟道过滤装置的制作方法

本实用新型属于烟道过滤技术领域，具体而言，涉及一种回旋式烟道过滤装置。

背景技术：

目前，市场上常用的烟道过滤芯主要有直管滤芯、天然木质滤芯、卷纸滤芯，直管滤芯其主要目的是改变烟道的直径与烟气的大小，并不能阻挡有害物质吸入人体。天然木质滤芯和卷纸滤芯虽具有一定的过滤效果，但其为一层过滤方式，吸附作用小，仍未能较好的解决过滤掉烟草燃烧过程中所产生的有害物质。同时现在技术中的过滤芯，一般为一次性使用，增加了成本，人们在使用时有所顾虑，不利于应用的普及和推广。

技术实现要素：

为解决现有上述技术问题，本实用新型提供一种回旋式烟道过滤装置，通过回旋式烟道第二烟道的设置增加烟气在过滤过程中的行长度，实现对烟气中有害物质的过滤最大化，同时实现烟气过滤装置的重复使用。

本实用新型提供了一种回旋式烟道过滤装置，包括一端开口的筒形套体、中空管帽体，中空管帽体嵌套在筒形套体内且中空管帽体外部与筒形套体内壁形成回旋式烟道，其中，

中空管帽体包括盖帽、管体，盖帽与管体连接，中空管帽体通过盖帽与筒形套体开口处密封连接，管体内设置有与回旋式烟道连通第二烟道，筒形套体上设置有至少一个进气孔，气体依次通过进气孔、回旋式烟道第二烟道后通过盖帽排出。

进一步，在本实用新型所述的回旋式过滤装置中，筒形套体包括套体、套筒头，套筒头安装在套体一端且角度大于零，进气口设置在套筒头上。

进一步，在本实用新型所述的回旋式过滤装置中，筒形套体、中空管帽体表面均涂覆润滑层。

进一步，在本实用新型所述的回旋式过滤装置中，进气口安装有滤芯。

进一步，在本实用新型所述的回旋式过滤装置中，盖帽口安装活性炭过滤层。

进一步，在本实用新型所述的回旋式过滤装置中，管体底部设置有蜂窝状过滤网。

综上，本实用新型通过回旋式烟道及第二烟道的设置增加的烟气的行径长度，通过回旋式烟道及第二烟道内壁实现提高对烟气中有害物质的过滤最大化，同时实现烟气过滤装置的重复使用。

附图说明

图1为本实用新型所述的回旋式烟道过滤装置一个实施例的的结构示意图；

图2为本实用新型所述的回旋式烟道过滤装置中筒形套体一个实施例的的结构示意图；

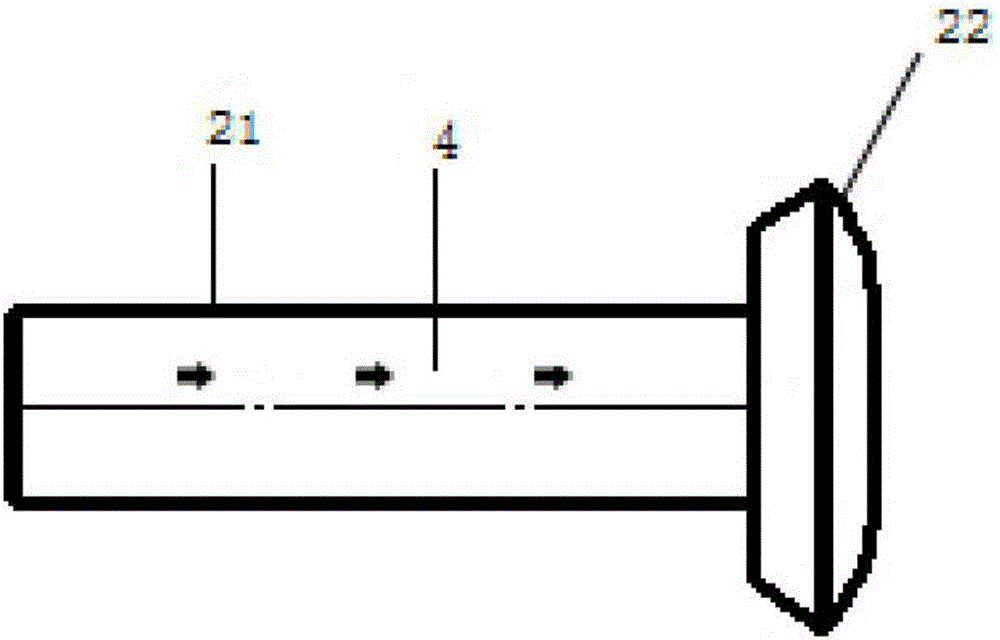

图3为本实用新型所述的回旋式烟道过滤装置中中空管帽体一个实施例的的结构示意图。

图中：

1、筒形套体；11、套体；12、筒套头；2、中空管帽体；21、管体；22、盖帽；3、回旋式烟道；4、第二烟道；5、进气口；

具体实施方式

下面通过具体的实施例并结合附图对本实用新型做进一步的详细描述。

如图1-2所示，本实用新型提供了一种回旋式烟道过滤装置，包括一端开口的筒形套体1、中空管帽体2，中空管帽体嵌套在筒形套体内且中空管帽体外部与筒形套体内壁形成回旋式烟道3，其中，

中空管帽体包括管体21、盖帽22，盖帽与管体连接，中空管帽体通过盖帽与筒形套体开口处密封连接，管体内设置有与回旋式烟道连通第二烟道4，筒形套体上设置有至少一个进气孔5，气体依次通过进气孔、回旋式烟道第二烟道后通过盖帽排出。

本实用新型通过进气口吸入气体后依次通过回旋式烟道、第二烟道后最后通过中空管帽体的盖帽排出，通过增加烟气的行径路线，并在烟气行径路线上对烟气进行过滤实现对烟气中有害物质的过滤，进而降低烟气对人体的损害。

本实施例中进气孔的数量设为了3，通过3个进气孔增大烟气的过滤量。具体实施时，所述进气孔的数量可选的根据实现需要进行设置，可选的设为1、2、4等其他数字，本实用新型在于不进行限定。同时，具体实施时，盖帽与管体可选的通过螺纹连接，实现中空管帽体的可拆卸从而方便用户进行清洗。为了提高中空管帽体与筒形套体的密封性，具体实施时，可选的在盖帽上安装橡胶圈，提高用户对本实用新型所述的回旋式烟气过滤装置的体验性，吸引用户进行使用。

进一步，如图3所示筒形套体可选的包括套体11、套筒头12，套筒头安装在套体一端且角度大于零，进气口设置在套筒头上。具体实施时，套筒头直径大与套体外径，筒套头可选的设置斜面进而实现与套体成一定角度的连接，而进气孔可选的设置在斜面上，通过斜面的设置增加进气的流速，增加本实用新型所述的回旋式烟道过滤装置的进气量。

进一步，筒形套体、中空管帽体表面均可选的涂覆润滑层。通过润滑层的设置降低烟气过滤产物(如烟焦油等有害物质)对筒形套体及中空管帽体内壁的粘附性，进而方便用户进行清洗，从而重复使用。

进一步，进气口安装有滤芯。本实用新型所述的回旋式烟道过滤装置的目的在于对烟气进行过滤，降低烟气对人体的伤害，因为具体实施时，本实用新型可选的进气口对烟气进行初次过滤，增加对烟气的过滤效率。

进一步，盖帽口安装活性炭过滤层。具体实施时，盖帽口连接吸嘴，烟气通过盖帽口进入人体，本实用新型通过盖帽口安装的活性炭过滤层再次对被吸入人体的烟气进行过滤，更进一步的降低了烟气中的有害物质。

进一步，管体底部设置有蜂窝状过滤网。烟气在回旋式烟道进入蜂窝状过滤网后对烟气进行过滤，提高对烟气的过滤效率。具体实施时，蜂窝状过滤层可选的设为蜂窝状椰壳活性炭过滤网、合成纤维过滤棉网、无纺布过滤棉网、玻璃纤维过滤棉网、活性炭过滤棉网等。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
