一种前口可调节快速攀登型钢柱脚扣鞋的制作方法

本发明涉及一种攀登用脚扣鞋，属于建筑施工领域。

背景技术：

钢结构作为一种与自然和谐共生的绿色循环低碳建筑，伴随着我国城镇化建设步伐的加快，正在快速崛起，而钢结构安装时安装人员的攀爬成为安全操作的一大难题。

现在安装人员进行安装工作时一般都采用传统的登杆脚扣攀爬或搭设满堂脚手架进行安装操作，对于传统的登杆脚扣主要是电业职工用来攀登电杆的一种常用登高工具，用来攀登型钢柱具有一定的安全隐患，且不灵活。采用搭设满堂脚手架的形式时操作空间小，安装时间较长，安装效率低，经济性较差。

技术实现要素：

本发明的目的在于：提供一种前口可调节快速攀登型钢柱脚扣鞋，以解决现有钢柱攀爬方法使用不够灵活，效率低，经济性差等问题。

为解决上述问题，拟采用这样一种前口可调节快速攀登型钢柱脚扣鞋，包括固定钢板、活动钢板和条形导向板，条形导向板的一端固定于固定钢板上，条形导向板上沿其长度方向设置有导向槽，导向槽的一侧转动设置有带有外螺纹的滚轮，活动钢板上设置有导向杆，导向杆设置于导向槽内，导向杆的一侧沿长度方向设置有传动齿槽，且导向杆通过传动齿槽与滚轮的外螺纹传动连接。

前述钢柱脚扣鞋中，活动钢板为厚18mm，宽30mm，长80mm的条形钢板，固定钢板也为条形钢板，条形导向板沿固定钢板的长度方向设置于固定钢板长度方向的一端，活动钢板垂直设置于条形导向板上；

前述钢柱脚扣鞋中，条形导向板与固定钢板为一体式结构；

前述钢柱脚扣鞋中，条形导向板上设置有滚轮轴，所述滚轮转动设置于滚轮轴上；

前述钢柱脚扣鞋中，条形导向板上位于导向槽的一侧开设有侧面与导向槽相连通的滚轮槽，所述滚轮通过滚轮轴转动设置于滚轮槽内；

前述钢柱脚扣鞋中，还包括有多个脚部固定带，脚部固定带的两端分别绕过固定钢板的上侧并固定于固定钢板长度方向的相对两侧；

前述钢柱脚扣鞋中，脚部固定带为尼龙粘贴扣带。

与现有技术相比，本脚扣采用高强钢板定制并经热处理后，具有重量轻、强度高、韧性好；可调性好，轻便灵活；安全可靠，穿带方便等优点，且成本低廉，是钢结构安装工人用来攀登型钢柱的一种便捷登高工具。

附图说明

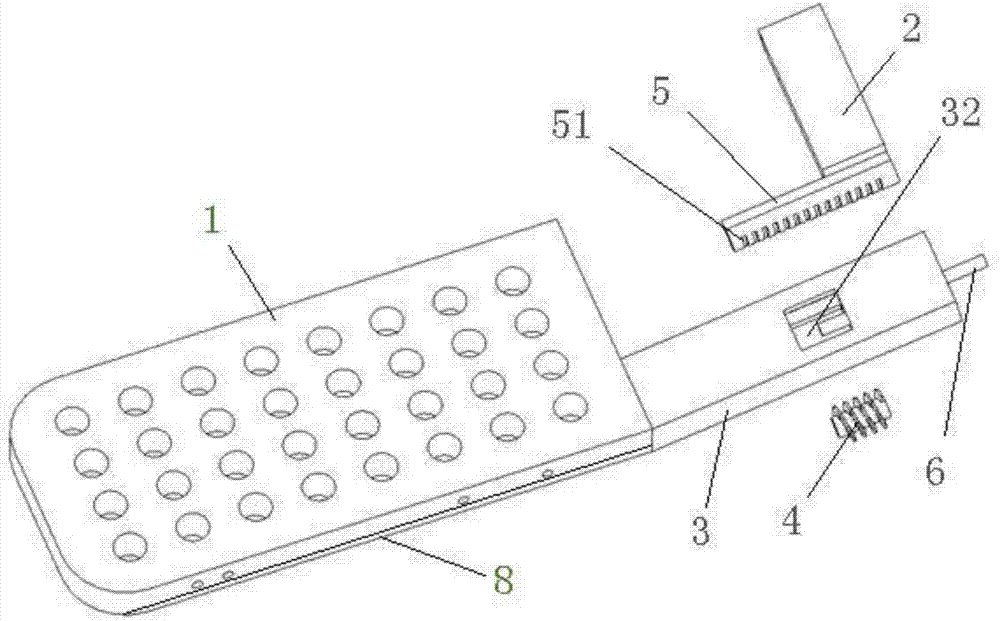

图1是本发明的结构示意图；

图2是本发明的装配图；

图3是本发明的使用结构示意图。

具体实施方式

实施例：

参照图1至图3，选择信誉良好的钢铁制造厂商采用高强钢板定制18mm厚，条形的固定钢板1，制作条形的活动钢板2，钢板厚18mm，截面30mm*80mm，条形导向板3上沿其长度方向设置有导向槽31，导向槽31的一侧转动设置有带有外螺纹的滚轮4，滚轮4，丝外宽1mm，内宽2mm，深4mm中心开孔直径6.5mm，齿轮间距为5mm，条形导向板3上位于导向槽31的一侧开设有侧面与导向槽31相连通的滚轮槽32，所述滚轮4通过滚轮轴6转动设置于滚轮槽32内，滚轮轴6直径为6mm长为80mm，条形导向板3的一端沿固定钢板1的长度方向设置于固定钢板1长度方向的一端，条形导向板3与固定钢板1可为一体式结构，或固定连接式结构，活动钢板2上设置有导向杆5，导向杆5长80mm，直径10mm，导向杆5设置于导向槽31内，导向杆5的一侧沿长度方向设置有传动齿槽51，且导向杆5通过传动齿槽51与滚轮4的外螺纹传动连接，使得活动钢板2与条形导向板3相垂直。

脚部固定带7为尼龙粘贴扣带，脚部固定带7的两端分别绕过固定钢板1的上侧并固定于固定钢板1长度方向的相对两侧。

以上部件除外均为铁件，铁件必须经过热处理来提高强度，将以上铁件组装在一起如图2，在固定钢板1两侧分别打4个直径5mm的螺栓孔，用螺栓把厚2mm宽20mm的脚部固定带7固定在鞋两侧，脚部固定带7可根据脚的大小调节松紧。为了增加在钢构件上行走时的摩擦力，采用轮胎橡胶制作厚度为3mm的鞋底防滑垫8粘贴在固定钢板1的上侧。采用轮胎橡胶制作3mm厚开口防滑垫9粘贴在活动钢板2的内侧。

使用时，操作人员先滑动滚轮4，通过导向杆5调节固定钢板1与活动钢板2之间的开口大小，使其与型钢柱翼板厚度相匹配，再根据自身脚的大小调节尼龙粘贴扣带松紧穿戴好脚扣鞋。本装置利用杠杆作用原理，借助人体自重，使开口活动钢板紧扣在型钢柱翼板上，产生较大的摩擦力，从而使人易于攀登；而抬脚时因脚上承受重力减小，前口自动松开。操作过程中必须和安全带配套使用。

技术特征：

技术总结
本发明提供一种前口可调节快速攀登型钢柱脚扣鞋，包括固定钢板、活动钢板和条形导向板，条形导向板的一端固定于固定钢板上，条形导向板上沿其长度方向设置有导向槽，导向槽的一侧转动设置有带有外螺纹的滚轮，活动钢板上设置有导向杆，导向杆设置于导向槽内，导向杆的一侧沿长度方向设置有传动齿槽，且导向杆通过传动齿槽与滚轮的外螺纹传动连接。以解决现有钢柱攀爬方法使用不够灵活，效率低，经济性差等问题。本发明属于建筑施工领域。

技术研发人员：万黔云;银克俭;侯敏乐;曹铖
受保护的技术使用者：中建四局第三建筑工程有限公司
技术研发日：2017.12.01
技术公布日：2018.04.20
