一种烧伤换药支架的制作方法

本实用新型涉及烧伤护理医疗设备技术领域，具体为一种烧伤换药支架。

背景技术：

烧伤是一种常见损伤，泛指各种热源、光电、化学腐蚀剂、放射性等所致。通常烧伤指单纯因高温液体(沸水、热油)、高温固体(烧热的金属)或高温蒸汽、火等所致的烫伤。烧伤的创面换药处理对患者的恢复非常重要。传统的创面换药方式是首先去除上次涂药剩余的药物残渣和坏死结痂，然后在创面上均匀涂抹烧伤治疗药物。对于烧伤患者而言，换药是一件非常痛苦的事情，其原因是清除原有的药物残渣和坏死组织时会横向牵拉患者创面组织造成患者痛苦，另一个重要的原因是涂药时，棉签是沿着创面的水平方向擦拭，同样会牵拉创面组织。可以在操作手段和涂药设备上进行改进和重新设计，能够降低患者的疼痛，大大较小施药时的痛苦，同时还有利于医生的操作。

技术实现要素：

本实用新型的目的在于提供一种烧伤换药支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种烧伤换药支架，包括底座、护垫、支撑杆件和药品放置盒，所述护垫对称设置 在底座的上部两端，所述支撑杆件插接在底座上，且底座和药品放置盒通过支撑杆件连接，所述护垫的上部设有曲面内凹的放置槽，所述护垫和底座之间通过滑动装置连接，所述支撑杆件由多个矩形齿槽铰接为一体，所述药品放置盒的底部设有紫外线除菌膜，且紫外线除菌膜的内侧设有光照灯，所述光照灯设置在药品放置盒的内腔，所述药品放置盒的顶部设有废品放置槽口，所述药品放置盒的两侧设有药品放置平板，所述滑动装置由滑轨和滑槽组成。

与现有技术相比，本实用新型的有益效果是：该烧伤换药支架，通过柔软的护垫固定伤者的伤口，增加舒适感，便于后续的医疗操作；可以根据伤者的受伤位置不同，继而调整伤口放置的距离，同样可以调节医生和患者之间的距离，以便于操作；该支架自带消毒杀菌的功能，对患者的伤口初步消毒，以利于后续操作。

附图说明

图1为本实用新型的结构示意图。

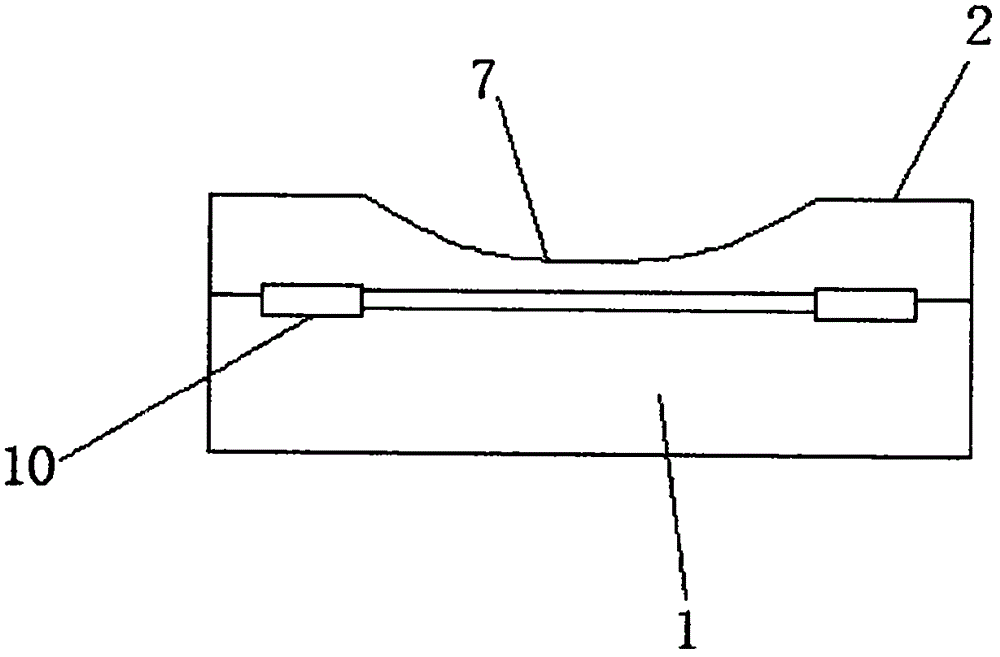

图2为本实用新型的底座结构示意图。

图3为本实用新型的支撑杆件结构示意图。

图中：1底座、2护垫、3支撑杆件、4药品放置盒、5光照灯、6药品放置平板、7放置槽、8废品放置槽口、9紫外线除菌膜、10滑动装置、11矩形齿槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本 实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种烧伤换药支架，包括底座1、护垫2、支撑杆件3和药品放置盒4，所述护垫2对称设置在底座1的上部两端，所述支撑杆件3插接在底座1上，且底座1和药品放置盒4通过支撑杆件3连接，所述药品放置盒4的顶部设有废品放置槽口8，所述药品放置盒4的两侧设有药品放置平板6，所述护垫2的上部设有曲面内凹的放置槽7，所述护垫2和底座1之间通过滑动装置10连接，所述滑动装置10由滑轨和滑槽组成，所述支撑杆件3由多个矩形齿槽11铰接为一体，所述药品放置盒4的底部设有紫外线除菌膜9，且紫外线除菌膜9的内侧设有光照灯5，所述光照灯5设置在药品放置盒4的内腔。

工作原理：该烧伤换药支架，患者将受烧伤的肢体放置在放置槽7，调整底座1与护垫2之间的滑动装置10，同时弯屈调节矩形齿槽11组成的支撑杆件3，使得护垫2之间的距离，让患者感到舒适，同时便于医生的操作，而且，紫外线除菌膜9和光照灯5相互配合，在除菌消毒的同时，提供整体的光亮空间，还有废品放置槽口8和药品放置平板6，为医生的操作，提供合理舒适的环境。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的 范围由所附权利要求及其等同物限定。
