一种食用菌的灭菌装置的制作方法

本实用新型涉及一种灭菌装置,特别涉及一种食用菌的灭菌装置，属于型食用菌种植技术领域。

背景技术：

现在的食用菌大多都使用袋装培养模式，即将食用菌菌种放在装满培养料的培养袋中让其自然生长，但未经处理的培养料中往往存在很多杂菌，如不做处理的话会大大延缓食用菌的生长速度，因此必须对食用菌培养料进行灭菌处理。

灭菌作为食用菌生产过程中必不可少的步骤，现有技术的食用菌灭菌装置主要采用煤或柴作为燃料，对水加温产生的蒸汽进行灭菌，需要消耗大量的矿产和林木资源，且煤等矿产资源是不可再生资源，煤和柴的燃烧会产生大量的烟和灰尘等污染物，污染环境。使用煤和柴的燃烧，还需要专人在一旁填煤或加柴，劳动强度大，时间长，成本高；灭菌箱体内放置食用菌的空间小，工作效率低，且人们对箱体水位难以掌握，会影响灭菌效果。为解决上述问题，本实用新型提供了一种食用菌的灭菌装置。

技术实现要素：

本实用新型提出了一种食用菌的灭菌装置，解决了煤或柴作为燃料污染环境，劳动强度大，灭菌箱体内放置食用菌的空间小的问题，使用清洁可再生的的电作为能源，节约了成本，也减少了对环境的污染，增大了食用菌的放置空间，提高了工作效率低，增强了灭菌效果。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种食用菌的灭菌装置，包括灭菌箱体、第一门体和第二门体，所述第一门体和所述第二门体对称设置在所述灭菌箱体的两侧，所述灭菌箱体的底部设有盛水箱，所述盛水箱的顶部并在所述灭菌箱体内设有若干个托盘，所述托盘的底端设有均匀分布的圆形通气孔，所述盛水箱的底端安装有加热器，所述盛水箱的一侧设有安装有水位测试仪，所述第一门体上安装有温度显示器，所述第一门体的内壁安装有温度传感器，所述温度显示器电性连接所述温度传感器，所述第二门体上安装有水位显示屏，所述水位显示屏电性连接所述水位测试仪。

作为本实用新型的一种优选技术方案，所述灭菌箱体的一侧设有电源开关和入水管，另一侧设有电源线。

作为本实用新型的一种优选技术方案，所述第一门体和所述第二门体上对称设有把手，所述把手为圆弧状。

作为本实用新型的一种优选技术方案，所述第一门体和所述第二门体的底部对称设有圆形放气孔。

作为本实用新型的一种优选技术方案，若干个所述托盘之间的间距相等。

本实用新型所达到的有益效果是：本实用新型结构简单，且实用性强，通过盛水箱底端安装加热器，通电后，加热器开始工作，将盛水箱里的水加热，产生蒸汽，蒸汽通过通气孔抵达各个托盘，使得每个托盘上的食用菌均匀受热灭菌；本实用新型使用清洁可再生的的电作为能源，节约了成本，也减少了对环境的污染；灭菌箱体内设置若干个托盘，托盘按层次放置，增大了食用菌的放置空间，提高了工作效率低，且在第一门体和第二门体上分别安装了温度显示器和水位显示屏，方便人们对灭菌箱体内的温度和水位的了解，从而采取相应的措施，增强了灭菌效果。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的结构示意图；

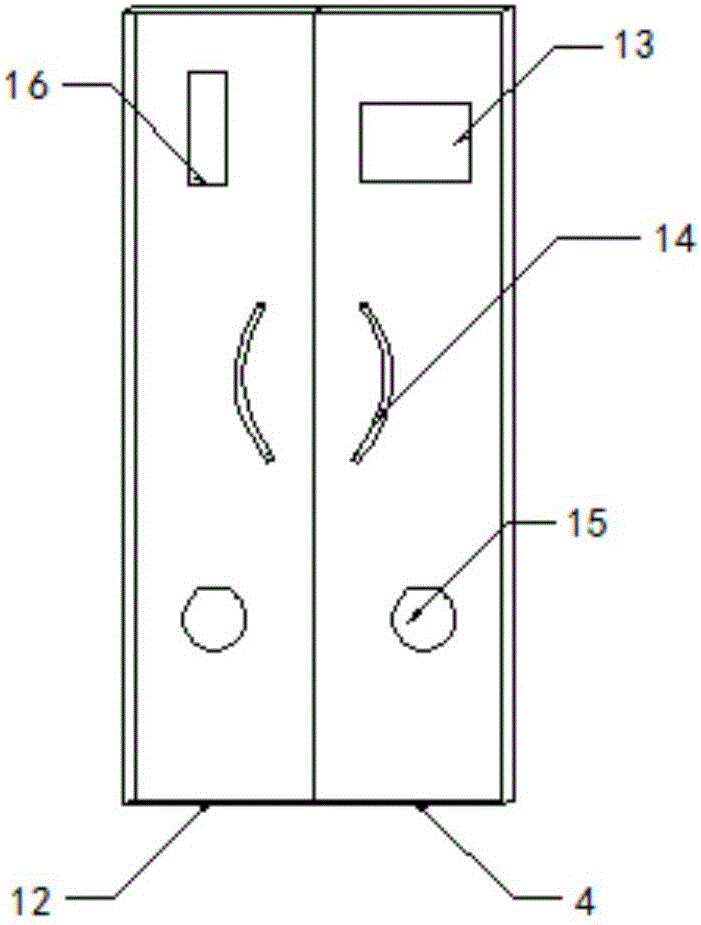

图2是本实用新型门体的结构示意图；

图中：1、灭菌箱体；2、托盘；3、通气孔；4、第一门体；5、温度传感器；6、电源开关；7、入水管；8、加热器；9、盛水箱；10、水位测试仪；11、电源线；12、第二门体；13、温度显示器；14、把手；15、放气孔；16、水位显示屏。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-2所示,本实用新型提供一种食用菌的灭菌装置，包括灭菌箱体1、第一门体4和第二门体12，第一门体4和第二门体12对称设置在灭菌箱体1的两侧，灭菌箱体1的底部设有盛水箱9，盛水箱9的顶部并在灭菌箱体1内设有若干个托盘2，托盘2的底端设有均匀分布的圆形通气孔3，盛水箱9的底端安装有加热器8，盛水箱9的一侧设有安装有水位测试仪10，第一门体4上安装有温度显示器13，第一门体4的内壁安装有温度传感器5，温度显示器13电性连接温度传感器5，第二门体12上安装有水位显示屏16，水位显示屏16电性连接水位测试仪10。

进一步地，作为灭菌箱体1的一侧设有电源开关6和入水管7，另一侧设有电源线11，使用电能减少环境污染，降低了成本。

进一步地，作为本实用新型的一种优选技术方案，第一门体4和第二门体12上对称设有把手14，把手14为圆弧状，方便拉开门体放置食用菌。

进一步地，第一门体4和第二门体12的底部对称设有圆形放气孔15，灭菌完成后，减小灭菌箱体内的气压。

进一步地，若干个托盘2之间的间距相等。

本实用新型结构简单，且实用性强，通过盛水箱9底端安装加热器8，通电后，加热器8开始工作，将盛水箱9里的水加热，产生蒸汽，蒸汽通过通气孔3抵达各个托盘2，使得每个托盘2上的食用菌均匀受热，灭菌；本实用新型使用清洁可再生的的电作为能源，节约了成本，也减少了对环境的污染；灭菌箱,1内设置若干个托盘2，托盘2按层次放置，增大了食用菌的放置空间，提高了工作效率低，且在第一门体4和第二门体12上分别安装了温度显示器13和水位显示屏16，方便人们对灭菌箱体1内的温度和水位的了解，从而采取相应的措施，增强了灭菌效果。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
