一种大于360度的旋转定位装置的制作方法

本实用新型属于工频X射线机技术领域，涉及一种大于360度的旋转定位装置。

背景技术：

工频X射线机为了使机器能照射到口腔中的全部牙齿，国家标准规定，机头要在水平做大于360度的旋转，但若旋转角度过大，则会绞断电缆线，因此有必要进行改进。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种旋转角度大于360度，且能避免电缆线绞断的大于360度的旋转定位装置。

本实用新型的目的可通过下列技术方案来实现：一种大于360度的旋转定位装置，包括同轴设置且活动连接的机架接轴和机头接轴，其特征在于：机架接轴工作端设有定位轴一，机头接轴工作端设有两个定位轴三，机头接轴上套有环形旋转环，旋转环上设有定位轴二，定位轴二上下两端分别伸出旋转环，定位轴一端部和定位轴二上端位于机架接轴工作端和旋转环之间，定位轴二上端长度大于定位轴一端部与旋转环距离，定位轴三端部和定位轴二下端位于机头接轴工作端和旋转环之间，定位轴二下端长度大于定位轴三端部与旋转环距离。

当将机头接轴与机架接轴装配在一起时，转动机头接轴，旋转环转动，当定位轴二上端从定位轴一的一侧转到另一侧时，定位轴二下端在两个定位轴三之间相对移动，最终机头接轴转动角度大于360度，小于540度，也可以控制定位轴三两个轴之间的弧长，以控制限位角度，这样限位以后，内部的电缆不会因机头的转动，而被绞断。

在上述的一种大于360度的旋转定位装置中，机头接轴工作端设有两个以机头接轴轴线对称的定位轴三。

在上述的一种大于360度的旋转定位装置中，所述的机架接轴和机头接轴上分别设有固定槽和环形槽，且机架接轴端部套在机头接轴端部上，且通过嵌入固定槽和环形槽的半月板使机架接轴和机头接轴活动连接。

在上述的一种大于360度的旋转定位装置中，所述的机架接轴工作端和机头接轴工作端外侧套有装饰环。

与现有技术相比，本实用新型具有如下优点：

当将机头接轴与机架接轴装配在一起时，转动机头接轴，旋转环转动，当定位轴二上端从定位轴一的一侧转到另一侧时，定位轴二下端在两个定位轴三之间相对移动，最终机头接轴转动角度大于360度，小于540度，也可以控制定位轴三两个轴之间的弧长，以控制限位角度，这样限位以后，内部的电缆不会因机头的转动，而被绞断。

附图说明

图1是本装置使用状态图。

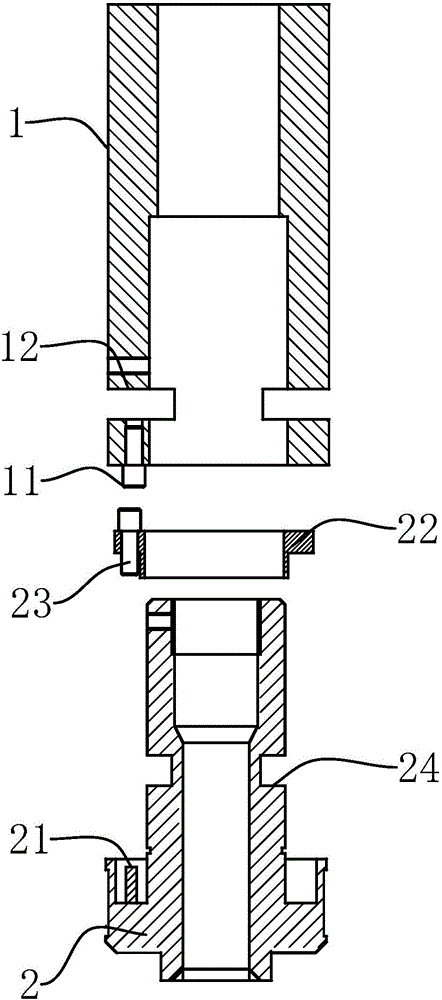

图2是本装置分解图。

图中，

1、机架接轴；11、定位轴一；12、固定槽；13、半月板；14、装饰环；

2、机头接轴；21、定位轴三；22、旋转环；23、定位轴二；24、环形槽。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种大于360度的旋转定位装置，包括同轴设置且活动连接的机架接轴1和机头接轴2，机架接轴1工作端设有定位轴一11，机头接轴2工作端设有两个定位轴三21，机头接轴2上套有环形旋转环22，旋转环22上设有定位轴二23，定位轴二23上下两端分别伸出旋转环22，定位轴一11端部和定位轴二23上端位于机架接轴1工作端和旋转环22之间，定位轴二23上端长度大于定位轴一11端部与旋转环22距离，定位轴三21端部和定位轴二23下端位于机头接轴2工作端和旋转环22之间，定位轴二23下端长度大于定位轴三21端部与旋转环22距离。

进一步的，机头接轴2工作端设有两个以机头接轴2轴线对称的定位轴三21。机架接轴1和机头接轴2上分别设有固定槽12和环形槽24，且机架接轴1端部套在机头接轴2端部上，且通过嵌入固定槽12和环形槽24的半月板13使机架接轴1和机头接轴2活动连接。机架接轴1工作端和机头接轴2工作端外侧套有装饰环14。

当将机头接轴2与机架接轴1装配在一起时，转动机头接轴2，旋转环22转动，当定位轴二23上端从定位轴一11的一侧转到另一侧时，定位轴二23下端在两个定位轴三21之间相对移动，最终机头接轴2转动角度大于360度，小于540度，也可以控制定位轴三21两个轴之间的弧长，以控制限位角度，这样限位以后，内部的电缆不会因机头的转动，而被绞断。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了机架接轴1、定位轴一11、固定槽12、半月板13、装饰环14、机头接轴2、定位轴三21、旋转环22、定位轴二23、环形槽24等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
