一种高效排液的扩裂导管的制作方法

本发明涉及医疗器械耗材领域，具体地说涉及一种高效排液的扩裂导管。

背景技术：

目前前列腺增生的方法有药物治疗、开放性手术治疗和微创治疗。药物治疗可让前列腺增生的发展减缓，甚至有些药物可以使部分患者的前列腺增生逆转。但是药物治疗的价格昂贵，且部分患者到最后也避免不了手术治疗。传统的前列腺摘除术或电切术效果是确定的，但手术对患者打击较大，且老年人身体和心里对手术的承受能力较差，很多患者都不愿意接受手术。不论是哪种方式，均需要昂贵的仪器设备，并且需要较长时间培训、技术熟练的专科医生完成。这些条件使得基层医院很难开展，并且也会对医疗资源造成浪费，增加了患者就医成本。

现有的前列腺扩开治疗是通过向人体尿道球部和前列腺颈部的球囊冲水，使其膨胀撑开前列腺组织实现治疗。但手术过程中会涉及到患者尿液排出、注液清洗等问题，现有的扩裂导管的功能还有待进一步完善。

另外，由于采用注水充盈，在手术后要将球囊内水全部排除，否则滞留的水会增加球囊体积，在取出时给患者造成二次创伤。现有的扩裂导管并无能实现完全排尽球囊内的水分。

技术实现要素：

发明目的：本实用新型的目的是提供一种可排尽球囊内所有水，并实现注液充盈、冲洗、排液多功能的高效排液扩裂导管。

技术方案：为实现上述目的，本实用新型的一种高效排液的扩裂导管，包括主管体、设于主管体前端的第一球囊、第二球囊、设于主管体内壁并经第一注液口连通第一球囊的第一注液管、设于主管体内壁并经第二注液口连通第二球囊的第二注液管。所述主管体内壁还设有冲洗腔，冲洗腔于主管体前端形成冲洗口，冲洗腔后端从主管体后部延伸出来并形成冲洗管；所述主管体前端的两侧分别设有一个与主管体内腔连通的引流孔。

本实用新型在主管体前端，更具体地说是前囊前端的两侧分别设有一个引流孔，用于插入导管后排出尿液或血水。为了保证开口不被组织阻塞，引流孔分布于左右两侧，且引流孔开口较大，保证出液通常。而冲洗口是与冲洗管连通的，与前囊、后囊、主管体并不连通。因此冲洗口设于引流孔附近即可，冲洗液可经引流孔从主管体内腔排出。

本实用新型的第一注液口和第二注液口的形状根据需求可进行适应性变动，但为了保证尽可能排除前囊或后囊内的水，本实用新型提供了以下两种方案：

作为本实用新型的第一种方案，所述第一注液口和第二注液口为连通主管体内腔的细槽。进一步地，所述第一注液口前端延伸至第一球囊前侧，第一注液口后端延伸至第一球囊后侧；所第二注液口前端延伸至第二球囊前侧，第二注液口后端延伸至第二球囊后侧。因注液口开口延伸至前后端，即使主管体呈一定角度，也能排除囊体内的所有液体。

为了防止排液时球囊直接覆盖注液口表面形成阻塞，所述第一注液口和第二注液口的侧壁与主管体表面形成向槽口内倾斜的斜面。

作为本实用新型的第二种方案，所述第一注液口和第二注液口分别至少有两个。进一步地，所述至少两个第一注液口中有两个分别设于主管体前囊部分的前端或后端；所述至少两个第二注液口中有两个分别设于主管体后囊部分的前端或后端。因注液口开口延伸至前后端，即使主管体呈一定角度，也能排除囊体内的所有液体。

为了防止排液时球囊直接覆盖注液口表面形成阻塞，每个第一注液口或第二注液口都为圆形开口，并于主管体表面设有向开口内倾斜的一圈斜面。

有益效果：本实用新型通过优化主管体前端的开口、囊体内的开口设计，保证了产品使用时的性能，可排出前囊后囊内的所有水，减轻患者伤痛。

附图说明

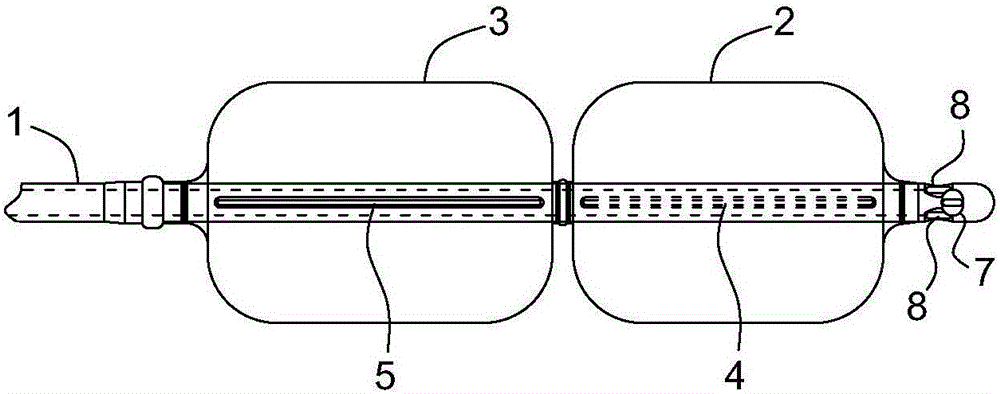

图1是本实用新型的结构示意图；

图2是实施例1扩裂导管前端的结构示意图；

图3是实施例2扩裂导管前端的结构示意图。

具体实施方式

下面结合附图对本实用新型作更进一步的说明。

实施例1

如图1、图2所示，一种高效排液的扩裂导管，包括主管体1、第一球囊2、第二球囊3、第一注液口4、第二注液口5、第一注液管、第二注液管、冲洗管6、冲洗口7、引流孔8。

第一球囊2、第二球囊3分别设于主管体1前端，前后排列。主管体1前端延伸超过靠前的第一球囊2，主管体1前端形成钝圆部，在钝圆部两侧分别设有一个引流孔8。

第一注液管设于主管体1内壁并经第一注液口4连通到第一球囊2、第二注液管设于主管体1内壁并经第二注液口5连通到第二球囊3、冲洗腔设于主管体1内壁，并于主管体1前端形成冲洗口7。第一注液管、第二注液管、冲洗腔为主管体1内壁中互不相同的三个通道，在主管体1后部延伸出分别形成前囊注液管9、后囊注液管10、冲洗管6。

第一注液口4和第二注液口5为连通主管体1内腔的细槽，其侧壁与主管体1表面形成向槽口内倾斜的斜面。第一注液口4前端延伸至第一球囊2前侧，第一注液口4后端延伸至第一球囊2后侧；第二注液口5前端延伸至第二球囊3前侧，第二注液口5后端延伸至第二球囊3后侧。

实施例2

结合图1、图3所示，一种高效排液的扩裂导管，包括主管体1、第一球囊2、第二球囊3、第一注液口4、第二注液口5、第一注液管、第二注液管、冲洗管6、冲洗口7、引流孔8。

第一球囊2、第二球囊3分别设于主管体1前端，前后排列。主管体1前端延伸超过靠前的第一球囊2，主管体1前端形成钝圆部，在钝圆部两侧分别设有一个引流孔8。

第一注液管设于主管体1内壁并经第一注液口4连通到第一球囊2、第二注液管设于主管体1内壁并经第二注液口5连通到第二球囊3、冲洗腔设于主管体1内壁，并于主管体1前端形成冲洗口7。第一注液管、第二注液管、冲洗腔为主管体1内壁中互不相同的三个通道，在主管体1后部延伸出分别形成前囊注液管9、后囊注液管10、冲洗管6。

第一注液口4和第二注液口5分别至少有两个，每个第一注液口4或第二注液口5都为圆形开口，并于主管体1表面设有向开口内倾斜的一圈斜面。至少两个第一注液口4中有两个分别设于主管体1前囊部分的前端或后端；至少两个第二注液口5中有两个分别设于主管体1后囊部分的前端或后端。

以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
