一种可移动式电加热输液架的制作方法

本实用新型涉及一种医疗装置，具体是一种可移动式电加热输液架。

背景技术：

目前，临床上所使用的输液架主要由底座、支杆和挂钩构成，这种输液架在给病人进行输液时，主要用来悬挂输液瓶，但是其移动不便，不能调节高度，在天气寒冷的时候，不能直接提供加热功能。

技术实现要素：

本实用新型的目的在于提供一种可移动式电加热输液架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可移动式电加热输液架，包括输液架装置和加热装置；所述输液架装置包括截止块、横杆、绳索、挂环、输液挂钩、伸缩内杆、伸缩套杆、旋紧螺栓、支撑杆、固定块、装置地盘、胶轮、胶轮轴承、胶轮制动器、转向架和转向连接器；所述转向连接器固定设置在装置地盘的下面；所述转向架铰链设置在转向连接器的下面；所述胶轮制动器设置在胶轮的上面；所述支撑杆固定设置在装置地盘的上面，在支撑杆两侧设置有固定块；所述伸缩套杆固定设置在支撑杆的上面，伸缩内杆设置在伸缩套杆的上面；所述旋紧螺栓设置在伸缩套杆的侧面上；所述横杆固定设置在伸缩内杆的上面，在横杆的两端固定设置有截至块；所述输液挂钩上面固定设置有挂环，输液挂钩通过绳索和横杆相连接；所述加热装置包括加热杆、加热器、电源开关按钮、电源插头、电线、加热片、导线和可充电蓄电池；所述加热器固定设置在支撑杆上面，加热器的内部固定设置有加热片、电源开关和可充电蓄电池，加热片有六片，通过导线并联在一起后，再通过导线和电源开关、可充电蓄电池相串联，加热片的输出温度稳定在四十摄氏度以内；所述电源插头通过电线和可充电蓄电池相连接；所述加热杆固定设置在加热器的左右两个侧面上，加热杆共有六个，在加热杆内设置有加热片。

作为本实用新型进一步的方案：所述胶轮通过胶轮轴承和转向架相连接。

作为本实用新型进一步的方案：所述加热杆采用陶瓷材质。

作为本实用新型进一步的方案：所述伸缩内杆的直径小于伸缩套杆的内径。

作为本实用新型再进一步的方案：所述可充电蓄电池输出为五伏电压。

与现有技术相比，本实用新型的有益效果是：

将电源插头插到电源插座上，为可充电蓄电池充足电能；通过胶轮将装置移动到达需要的位置，使用胶轮制动器将其位置固定；将输液瓶悬挂在输液挂钩下面，通过调节旋紧螺栓可改变装置高度；在天气寒冷的时候，将输液管缠绕在加热杆上面，打开电源开关，可对药液进行加热，防止药液温度过低而对患者产生不良影响；本装置结构简单，移动方便，可调节高度，能够在天冷时提供加热功能，环保节能，操作容易。

附图说明

图1为可移动式电加热输液架的结构示意图。

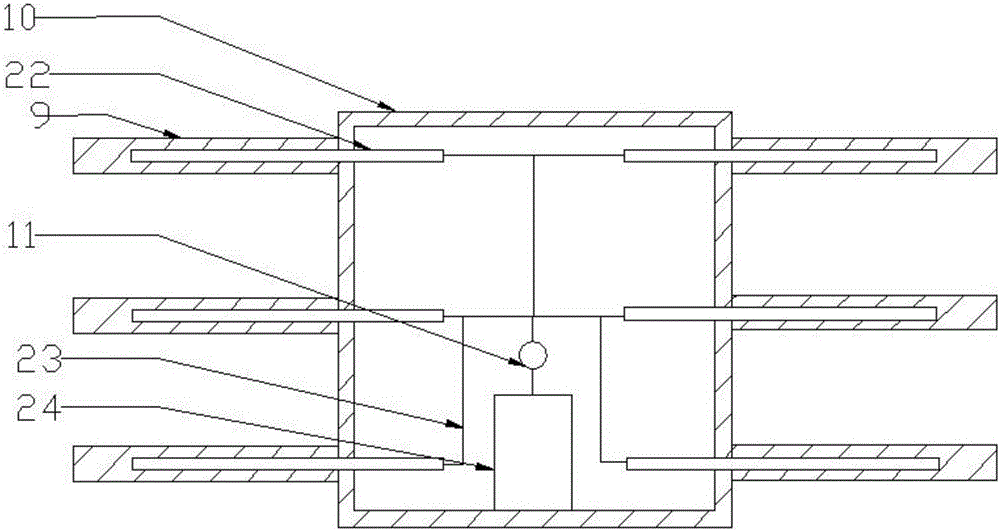

图2为可移动式电加热输液架中加热器内部的结构示意图。

图中：1-截止块，2-横杆，3-绳索，4-挂环，5-输液挂钩，6-伸缩内杆，7-伸缩套杆，8-旋紧螺栓，9-加热杆，10-加热器，11-电源开关，12-支撑杆，13-固定块，14-装置地盘，15-胶轮，16-胶轮轴承，17-胶轮制动器，18-转向架，19-转向连接器，20-电源插头，21-电线，22-加热片，23-导线，24-可充电蓄电池。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种可移动式电加热输液架，包括输液架装置和加热装置；所述输液架装置包括截止块1、横杆2、绳索3、挂环4、输液挂钩5、伸缩内杆6、伸缩套杆7、旋紧螺栓8、支撑杆12、固定块13、装置地盘14、胶轮15、胶轮轴承16、胶轮制动器17、转向架18和转向连接器19；所述转向连接器19固定设置在装置地盘14的下面；所述转向架18铰链设置在转向连接器19的下面，胶轮15通过胶轮轴承16和转向架18相连接，具有自由转动和改变方向的功能；所述胶轮制动器17设置在胶轮15的上面，具有制动胶轮15的功能；所述支撑杆12固定设置在装置地盘14的上面，在支撑杆12两侧设置有固定块13，具有加固的功能；所述伸缩套杆7固定设置在支撑杆12的上面，伸缩内杆6设置在伸缩套杆7的上面，伸缩内杆6的直径小于伸缩套杆7的内径；所述旋紧螺栓8设置在伸缩套杆7的侧面上，具有调节伸缩内杆6高度的功能；所述横杆2固定设置在伸缩内杆6的上面，具有支撑作用，在横杆2的两端固定设置有截至块1；所述输液挂钩5上面固定设置有挂环4，输液挂钩5通过绳索3和横杆2相连接，具有悬挂输液瓶的功能；所述加热装置包括加热杆9、加热器10、电源开关按钮11、电源插头20、电线21、加热片22、导线23和可充电蓄电池24；所述加热器10固定设置在支撑杆12上面，加热器10的内部固定设置有加热片22、电源开关11和可充电蓄电池24，加热片22有六片，通过导线23并联在一起后，再通过导线23和电源开关11、可充电蓄电池24相串联，电源开关具有控制加热装置开和关的功能，可充电蓄电池24输出为五伏电压，加热片22的输出温度稳定在四十摄氏度以内；所述电源插头20通过电线21和可充电蓄电池24相连接；所述加热杆9固定设置在加热器10的左右两个侧面上，加热杆9共有六个，采用陶瓷材质制成，具有导热性好和绝缘的功能，加热杆9内部设置有空腔，在空腔内设置有加热片22，输液时将输液管缠绕在加热杆9上面，开启电源开关11，具有加热药液的功能。

本实用新型的工作原理是：将电源插头20插到电源插座上，为可充电蓄电池24充足电能；通过胶轮15将装置移动到达需要的位置，使用胶轮制动器17将其位置固定；将输液瓶悬挂在输液挂钩5下面，通过调节旋紧螺栓8可改变装置高度；在天气寒冷的时候，将输液管缠绕在加热杆9上面，打开电源开关11，可对药液进行加热，防止药液温度过低而对患者产生不良影响；本装置结构简单，移动方便，能够在天冷时提供加热功能，环保节能，操作容易。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
