自动托下颌装置的制作方法

本实用新型涉及医疗器械领域，具体是一种自动托下颌装置。

背景技术：

病人在麻醉诱导期或昏迷等紧急情况下极易舌后坠而引起急性呼吸道阻塞，只需及时将病人下颌向前、向上托起即可解除阻塞，目前应用最广泛的方法是双手托下颌法，此方法虽能解除阻塞但需专门有一个人进行操作，如遇肥胖、颈短、面部多油光滑等会非常费力，如托时间长则双手无力托下颌质量变差，解除阻塞效果降低而且影响呼吸，如再插管则无力提起喉镜，专利号为CN201521120939.8的实用新型专利公开了一种氧气面罩，该氧气面罩是一种对患者无损害机械辅助装置，可完成托起下颌的动作，但是此氧气面罩两侧只有一个挂钩托起下颌，稳定性差，而且当病人出现呼吸困难等突发情况需要移动面罩时，无法持续保持托下颌状态。

技术实现要素：

本实用新型旨在解决上述问题，从而提供一种稳定性强、结构简单实用的自动托下颌装置。

本实用新型解决所述问题，采用的技术方案是：

一种自动托下颌装置，包括底座、支架，底座设置两个，两个底座构成可拆卸式连接结构，每个底座通过支架安装有下颌托，支架包括支杆、摆杆、滑动套，支杆一端与底座固接，支杆另一端通过双向旋转接头与摆杆铰接，摆杆通过紧固螺钉与滑动套固接，滑动套与下颌托固接。

采用上述技术方案的本实用新型，与现有技术相比，其突出的特点是：

①能有效自动托起患者下颌，稳定性强，防止舌后坠，保证患者围术期安全，减少不良事件发生。

②克服了现在只能用手托的缺点、解放了双手减少了人工，简单实用、使用方便快捷、减少人力、提高工作效率。

作为优选，本实用新型更进一步的技术方案是：

滑动套上设有连接板，下颌托通过固定螺丝安装在连接板上。

一个底座上设有插孔，插孔上方设有翻盖，翻盖下端面上设有定位销；另一个底座上设有与插孔配合的插板，插板上设有与定位销配合的一排定位孔。

插孔和插板分别均匀布置两个。

双向旋转接头包括第一旋转本体和第二旋转本体，第一旋转本体和第二旋转本体通过锁紧活塞和锁紧螺母固定连接，第一旋转本体与摆杆固接，第二旋转本体与支杆固接，锁紧螺母穿过第一旋转本体、第二旋转本体并和密封螺帽固接。

下颌托包括下颌前下部托板和下颌后上部托板，下颌前下部托板通过紧固螺钉与下颌后上部托板连接，下颌前下部托板和下颌后上部托板上分别安装有弹力带，每条弹力带上设有一排调节孔，下颌前下部托板上设有螺纹孔。

附图说明

图1 是本实用新型实施例结构示意图；

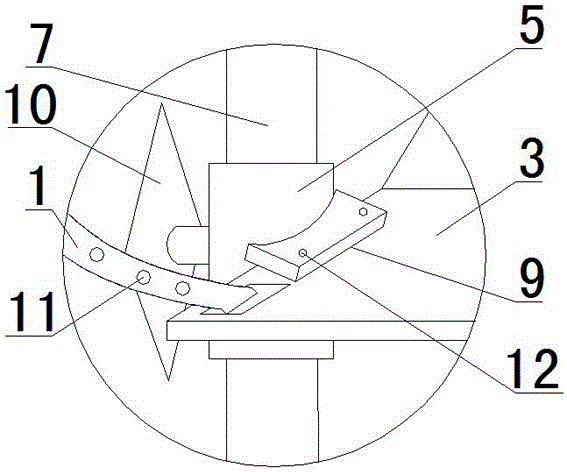

图2 是图1中A的局部放大图；

图3 是图1中B的局部放大图；

图4 是图1中C的局部放大图；

图5 是图1中D的局部放大图；

图6 是本实用新型实施例下颌托的结构示意图；

图7 是本实用新型实施例氧气面罩的结构示意图；

图中：弹力带1；底座2；下颌托3；支杆4；滑动套5；紧固螺钉6；摆杆7；双向旋转接头8；连接板9；锁紧螺母10；调节孔11；固定螺丝12；翻盖13；定位销14；插孔15；第二旋转本体16；密封螺帽17；锁紧活塞18；第一旋转本体19；插板20；定位孔21；下颌后上部托板22；下颌前下部托板23；螺纹孔24；氧气面罩25；绷带支架26；支点27。

具体实施方式：

下面结合实施例对本实用新型作进一步说明，目的仅在于更好地理解本实用新型内容，因此，所举之例并不限制本实用新型的保护范围。

参见图1、图2、图3、图4、图5、图6、图7，包括底座、支架，底座设置两个，两个底座构成可拆卸式连接结构，每个底座通过支架安装有下颌托，支架包括支杆4、摆杆7、滑动套5，支杆4一端与底座2固接，支杆4另一端通过双向旋转接头8与摆杆7铰接，摆杆7通过紧固螺钉6与滑动套5固接，滑动套5与下颌托3固接，滑动套5上设有连接板9，下颌托3通过固定螺丝12安装在连接板9上，其中一个底座2上均匀设有两个插孔15，每个插孔15上方设有一个翻盖13，翻盖13下端面上设有定位销14；另一个底座2上分别设有与两个插孔15配合的插板20，每个插板20上设有与定位销14配合的一排定位孔21，双向旋转接头8包括第一旋转本体19和第二旋转本体16，第一旋转本体19和第二旋转本体16通过锁紧活塞18和锁紧螺母10固定连接，第一旋转本体19与摆杆7固接，第二旋转本体16与支杆4固接，锁紧螺母10穿过第一旋转本体19、第二旋转本体16并和密封螺帽17固接，下颌托3包括下颌前下部托板23和下颌后上部托板22，下颌前下部托板23通过紧固螺钉6与下颌后上部托板22连接，下颌前下部托板23和下颌后上部托板22上分别安装有弹力带1，每条弹力带1上设有一排调节孔11，下颌前下部托板23上设有螺纹孔24。

使用过程中，将带有插孔15的底座2放置手术台上，患者躺下后，将带有插板20的底座2对应安装，将两个插板20插入对应的插孔15中，根据患者两侧下颌位置与下颌托3接触情况确定两个底座2相对位置，两个底座2位置确定好后将两个插孔15上方的翻盖13扣下，翻盖13上的定位销14扣入对应的插板20上的定位孔21中实现定位，两个摆杆7可根据患者两侧下颌位置在支杆4上随意摆动，调整好角度后（一般两个摆杆7向患者下颌位置倾斜45度）紧固锁紧螺母10，通过滑动套5调整患者两侧摆杆7上的两个下颌托3，下颌托3的下颌后上部托板22和下颌前下部托板23之间的角度可根据患者两侧下颌角确定，当两个下颌托3与患者两侧下颌位置接触好后通过锁紧螺母10固定两个滑动套5，从而固定两个下颌托3，使两个下颌托3有效托住患者下颌，并将两个下颌托3上的弹力带1通过其上的调节孔11分别挂在患者氧气面罩25上的绷带支架26的四个支点27上，更加有效牢固的托住患者下颌，提高稳定性。

本装置能有效自动托起患者下颌，稳定性强，防止舌后坠，保证患者围术期安全，减少不良事件发生，克服了现在只能用手托的缺点、解放了双手减少了人工，简单实用、使用方便快捷、减少人力、提高工作效率。

以上所述仅为本实用新型较佳可行的实施例而已，并非因此局限本实用新型的权利范围，凡运用本实用新型说明书及其附图内容所作的等效变化，均包含于本实用新型的权利范围之内。
