本实用新型涉及按摩器材领域，与一种行走按摩器的摆臂结构相关。

背景技术：

一种行走的按摩器，可在电机的驱动下沿预设的轨迹上下移动游走，按摩头边移动边按摩，按摩面积大，组成该按摩器的按摩头1’、电机以及传动齿轮组均组装在一机芯盒4’上，通常按摩头1’安装在一摆臂2’的两端，摆臂2’的中部枢接在一摆杆3’上（参见图4），摆杆3’通过倾斜盘安装在一传动轴上，传动轴受电机带动，传动轴转动时通过倾斜盘带动摆杆3’在一定范围内左右摆动，现有技术中摆杆3’前后摆动幅度小（参见图5），摆臂摆臂2’无法根据人体背部曲线，调整合适的摆动角度，按摩效果不理想。

技术实现要素：

有鉴于此，本实用新型提供了一种按摩器摆臂，摆臂可根据人体背部曲线调整合适的摆动角度，有效提升按摩器的按摩效果。

为达上述目的，本实用新型采用如下技术方案：一种按摩器摆臂，安装在行走按摩器的按摩机芯上，包括机芯壳、传动轴、倾斜盘、摆杆和摆臂；所述机芯壳上设有驱动装置，传动轴设于机芯壳上并在驱动装置的带动下转动；所述倾斜盘设置在传动轴上，与传动轴联动；所述摆杆套置在倾斜盘上，随倾斜盘的转动而左右摆动，该摆杆的侧壁上设有限转凸粒，机芯壳上设有与该限转凸粒配合的挡块，挡块和限转凸粒之间留有设定的空间，所述摆臂固定在摆杆的顶部与摆杆联动，摆臂的两端设有按摩头。

所述倾斜盘中部设有匹配传动轴的轴孔，围绕该轴孔成型一偏芯凸柱，摆杆套置在该偏芯凸柱上，该摆杆上设有与偏芯凸柱间隙配合的套孔。

所述摆杆的顶部成型供摆臂连接的结合部，摆臂的底部设有对应的连接部。

采用上述结构，由于本实用新型摆臂采用固定方式与摆杆连接，随摆杆动作，而摆杆的限转凸粒只做最大摆幅的限制，因此在此范围内摆臂可根据人体背部曲线而调整合适的摆动角度，使按摩头能充分且有效的作用于人体，藉以提升按摩的舒适性。

附图说明

图1为本实用新型结构分解图；

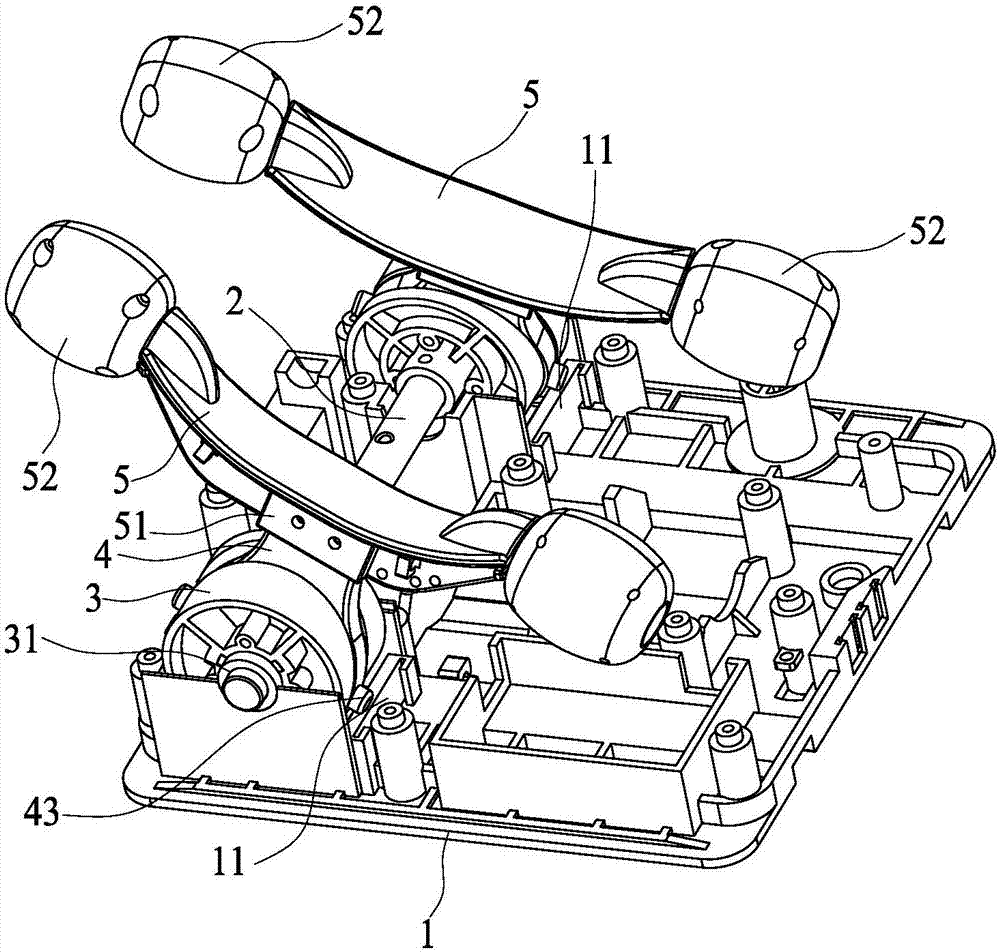

图2为本实用新型组合结构示意图；

图3为本实用新型组合侧视图；

图4为现有按摩器摆臂与摆杆枢接结构图；

图5为现有按摩器组合结构图。

具体实施方式

以下结合附图及具体实施对本实用新型作详细说明。

如图1、2、3所示，本实用新型的一种按摩器摆臂，因应一种行走按摩器而实施，安装在该行走按摩器的按摩机芯上，包括机芯壳1、传动轴2、倾斜盘3、摆杆4和摆臂5。

所述传动轴2设于机芯壳1上，该机芯壳1上设有驱动装置（图中未示出），该传动轴2在驱动装置的带动下转动，所述倾斜盘3设置在传动轴2上，与传动轴2联动，该倾斜盘3可由两部分对合组成，中部设有匹配传动轴2的轴孔31，并围绕该轴孔31成型一偏芯凸柱32，所述摆杆4套置在该倾斜盘的偏芯凸柱32上，摆杆4随倾斜盘3的转动而左右摆动，该摆杆4上设有与该偏芯凸柱32匹配并形成间隙配合的套孔41，摆杆4的顶部则成型一供连接摆臂的结合部42，摆杆4的侧壁预定位置上设有限转凸粒43，所述机芯壳1上设有与该限转凸粒43配合的挡块11，该挡块11和限转凸粒43之间留有设定的空间，摆杆4可以在设定的范围内自由转动，并以此制约摆杆4摆动的最大幅度；所述摆臂5呈叉状结构固定在摆杆4的顶部与摆杆4联动，摆臂5的底部中段设有与摆杆结合部42对应的连接部51，藉此将两构件固定连接在一起，摆臂5的两端设有按摩头52；本实施例优选上述倾斜盘3、摆杆4和摆臂5为两组对称设置。

本实用新型工作原理是：该传动轴2在驱动装置带动下转动时带动倾斜盘3转动，摆杆4在倾斜盘3的作用下带动摆臂5在限转凸粒43限定的范围内左右摆动，摆臂5两端的按摩头52随着摆臂摆动而按压在人体上起按摩作用。采用上述结构，由于本实用新型摆臂5采用固定方式与摆杆4连接，随摆杆动作，而摆杆的限转凸粒43只做最大摆幅的限制，因此在此范围内摆臂可根据人体背部曲线而调整合适的摆动角度，使按摩头能充分且有效的作用于人体，藉以有效提升按摩舒适性。

以上所述，仅为本实用新型的较佳实施例而已，并非用来限定本实用新型实施的范围。故但凡依本实用新型的权利要求和说明书所做的变化或修饰，皆应属于本实用新型专利涵盖的范围之内。
