一种蜗轮蜗杆颅骨环棒组合外固定支架的制作方法

本发明涉及医疗器械技术领域，具体为一种蜗轮蜗杆颅骨环棒组合外固定支架。

背景技术：

颅骨骨折或开颅手术中造成的颅骨缺损时，一般临床上都是采用异体异种的生物或金属材料进行修改，而这种修复带来了许多弊病，例如：异物排异反应、异物严重感染等，俄罗斯已经有此文献和临床资料表明，采用外固定架的骨搬移修复骨缺损或颅骨固定是一种非常有效的手术；由于在颅骨部位，这就需要专业的骨科器械来进行固定和骨搬移，帮助缺损骨骼的尽快恢复和愈合，蜗轮蜗杆颅骨环棒组合外固定支架便是手术临床使用的专业医疗器械。目前，国内外医疗市场常用的骨科环棒组合外固定支架大多都是通用的环和螺纹棒组合使用，最近也有申报专利的同类产品是采用直齿螺纹或普通齿轮传动结构来移动骨块，一般存在以下几个缺点：1、骨搬移过程中无法精确缓慢将颅骨滑移和固定；2、通用器械结构复杂且组合的操作繁琐；3、螺纹传动或普通直齿轮传动都会有操作复杂的弊病，尤其是普通直齿轮的传动时由于传动比太小，由此引起颅骨骨块移动太快的弊病。为此，我们提出一种蜗轮蜗杆颅骨环棒组合外固定支架。

技术实现要素：

本发明的目的在于提供一种蜗轮蜗杆颅骨环棒组合外固定支架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种蜗轮蜗杆颅骨环棒组合外固定支架，包括滑块，所述滑块前后两端均活动安装有蜗轮侧板，所述蜗轮侧板顶端中部设有蜗轮齿，所述蜗轮侧板中部开有弧形滑动槽，所述蜗轮侧板前后两侧壁上侧均设有刻度线，所述蜗轮侧板左右两端均通过连接螺钉固定安装有横连杆，所述横连杆前后两端中部均开有顶丝孔，所述顶丝孔外侧插接有锥型顶丝，所述顶丝孔前后两侧和滑块上端面均设有骨针孔，所述骨针孔贯穿连接有骨针，所述滑块顶端前后两侧均固定安装有蜗杆支座，所述蜗杆支座内腔设有蜗杆安装孔，所述蜗杆安装孔活动安装有蜗杆螺栓，所述蜗杆螺栓左端侧壁设有蜗杆齿，所述蜗杆支座上端内侧通过压紧螺钉与滑块上端面固定连接，所述滑块右侧面设有平头顶丝，所述滑块前后两端中部均设有导向块，所述导向块外端中部设有标度线。

优选的，所述导向块位于弧形滑动槽内腔，且导向块与弧形滑动槽的形状大小相对应。

优选的，所述蜗杆齿和蜗轮齿啮合。

优选的，所述骨针底端呈锥型，且骨针下端侧壁设有螺纹。

优选的，所述弧形滑动槽呈圆弧形，且刻度线与弧形滑动槽的位置相对应。

与现有技术相比，本发明的有益效果是：该种蜗轮蜗杆颅骨环棒组合外固定支架，通过在横连杆上均安装有若干骨针，能够实现与颅骨的多角度的固定；通过在滑块上设置有若干骨针孔，且骨针孔内均安装有若干骨针，实现了和游离颅骨的牢固的固定；通过弧形的蜗轮侧板上端蜗轮齿和蜗杆齿的啮合，使得滑块能在蜗轮侧板与横连杆组成的四边框架里沿着一个弧形稳定的轨道精确缓慢滑移，并通过固定在游离颅骨上的骨针，从而带动游离颅骨骨块沿一定弧度做骨搬移，而达到临床手术要求，结构简单、调节方便、动作精确可靠。

附图说明

图1为本发明的结构示意图；

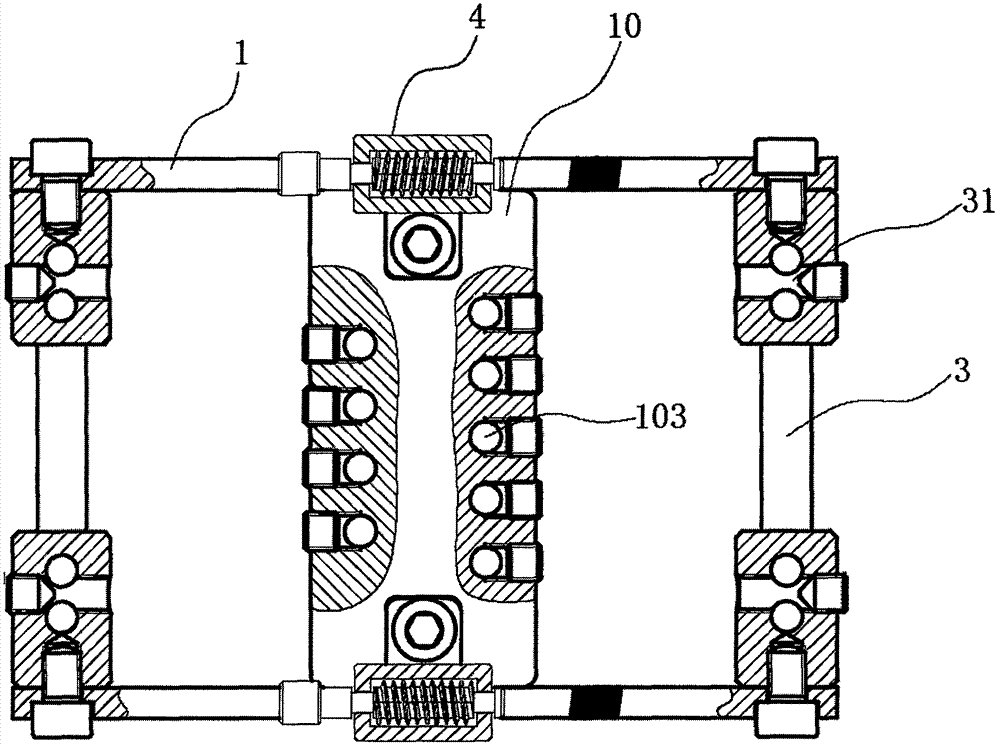

图2为本发明的俯视图；

图3为本发明蜗轮侧板的主视图。

图中：1蜗轮侧板、2蜗杆螺栓、21蜗杆齿、3横连杆、31顶丝孔、4蜗轮支座、41蜗轮安装孔、5骨针、6压紧螺钉、7连接螺钉、8锥型顶丝、9平头顶丝、10滑块、101导向块、102固定螺孔、103骨针孔、104标度线、11蜗轮齿、12弧形滑动槽、13刻度线、14螺丝孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种蜗轮蜗杆颅骨环棒组合外固定支架，包括滑块10，所述滑块10前后两端均活动安装有蜗轮侧板1，所述蜗轮侧板1顶端中部设有蜗轮齿11，所述蜗轮侧板1中部开有弧形滑动槽12，所述蜗轮侧板1前后两侧壁上侧均设有刻度线13，所述弧形滑动槽12呈圆弧形，且刻度线13与弧形滑动槽12的位置相对应，能够精确反映出弧形滑动槽12对应位置所对应的角度，从而达到精确控制的效果。所述蜗轮侧板1左右两端均通过连接螺钉7固定安装有横连杆3，所述横连杆3前后两端中部均开有顶丝孔31，所述顶丝孔31外侧插接有锥型顶丝8，所述顶丝孔31前后两侧和滑块10上端面均设有骨针孔103，所述骨针孔103贯穿连接有骨针5，所述骨针5底端呈锥型，且骨针5下端侧壁设有螺纹，用于固定颅骨。所述滑块10顶端前后两侧均固定安装有蜗杆支座4，所述蜗杆支座4内腔设有蜗杆安装孔41，所述蜗杆安装孔41活动安装有蜗杆螺栓2，所述蜗杆螺栓2左端侧壁设有蜗杆齿21，所述蜗杆齿21和蜗轮齿11啮合，蜗杆螺栓2每旋转一圈，则蜗杆螺栓2带动滑块10沿着蜗轮侧板1上边缘移动一个蜗轮齿11的距离，达到蜗杆螺栓2带动滑块10在蜗轮侧板1的弧形滑动槽12内做精密的弧形移动。所述蜗杆支座4上端内侧通过压紧螺钉6与滑块10上端面固定连接，所述滑块10右侧面设有平头顶丝9，用来安装和锁定骨针5，所述滑块10前后两端中部均设有导向块101，所述导向块101位于弧形滑动槽12内腔，且导向块101与弧形滑动槽12的形状大小相对应，导向块101能够带动滑块10在弧形滑动槽12内滑动。所述导向块101外端中部设有标度线102，用于对应刻度线13，找到转动的刻度，从而能够精确控制转动角度。

工作原理：蜗轮侧板1上端设置蜗轮齿11与蜗杆螺栓2上的蜗杆齿21形成啮合，蜗杆螺栓2安装在蜗杆支座4上，而蜗杆支座4与滑块10固定一体，转动蜗杆螺栓2时带动滑块10沿着弧形滑动槽12在蜗轮侧板1与横连杆3组成的四边框架内实现精密并缓慢的移动，滑块10上两侧的导向块101卡在蜗轮侧板1的弧形滑动槽12内滑动，保证轨迹的精准性，两个横连杆3上均安装有若干骨针5，实现与颅骨的多角度的固定，滑块10上设置有若干骨针孔103均安装有若干骨针5，实现了和游离颅骨的牢固的固定。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种蜗轮蜗杆颅骨环棒组合外固定支架，包括滑块，所述滑块前后两端均活动安装有蜗轮侧板，所述蜗轮侧板顶端中部设有蜗轮齿，所述蜗轮侧板中部开有弧形滑动槽，所述蜗轮侧板前后两侧壁上侧均设有刻度线，所述蜗轮侧板左右两端均通过连接螺钉固定安装有横连杆，所述顶丝孔前后两侧和滑块上端面均设有骨针孔，所述骨针孔贯穿连接有骨针，固定在游离颅骨上的骨针带动游离颅骨骨块沿一定弧度做骨搬移，所述滑块顶端前后两侧均固定安装有蜗杆支座，所述蜗杆螺栓左端侧壁设有蜗杆齿，所述滑块前后两端中部均设有导向块，所述导向块外端中部设有标度线，标度线对应刻度线，能够精准控制调节角度。

技术研发人员：姚爱民;李刚;谢庆平;方启龙;于德才;张伟
受保护的技术使用者：天津市新中医疗器械有限公司
技术研发日：2017.07.01
技术公布日：2017.09.19
