一种地毯自动染色装置的制作方法

本实用新型属于地毯生产设备领域，具体涉及一种地毯自动染色装置。

背景技术：

地毯是以棉、麻、毛、丝、草等天然纤维或化学合成纤维类原料，经手工或机械工艺进行编结、栽绒或纺织而成的地面铺敷物。它是世界范围内具有悠久历史传统的工艺美术品类之一。覆盖于住宅、宾馆、体育馆、展览厅、车辆、船舶、飞机等的地面，有减少噪声、隔热和装饰效果。古老的地毯工艺多为手工，劳动强度大，随着社会发展和科技进步，需要采用自动化设备来完成这些工艺。因此，需要一种可以实现地毯自动染色，实现染色箱上下摇动，提高染色质量和效果，大大减少劳动强度的装置。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种地毯自动染色装置。

本实用新型通过以下技术方案来实现上述目的：

一种地毯自动染色装置，包括机身、电机、行程开关、染色箱，所述机身下端安装有机座，所述机身上安装有所述电机，所述电机一端安装有联轴器，所述联轴器一端安装有主轴，所述主轴上安装有主带轮，所述机身上安装有所述染色箱，所述染色箱上安装有从带轮，所述主轴一端安装有主动齿轮，所述机身上安装有过渡齿轮，所述机身上安装有从动轴，所述从动轴一端安装有所述行程开关，所述从动轴另一端安装有从动齿轮。

上述结构中，将地毯放入所述染色箱，所述行程开关可以控制所述电机进行正反转，所述电机通过所述主轴、所述主带轮和所述从带轮带动所述染色箱进行上下摇动，实现自动染色，通过所述染色箱上下摇动可以通过染色质量和效率，减少劳动强度。

为了进一步提高其工作性能，所述机身通过螺栓固定安装在所述机座上，所述电机通过螺栓固定安装在所述机身上，所述主轴通过轴承固定安装在所述机身上，并通过所述联轴器与所述电机相连接。

为了进一步提高其工作性能，所述主带轮通过连接键固定安装在所述主轴上，所述染色箱通过转轴固定安装在所述机身上，所述从带轮通过销轴固定安装在所述染色箱上，并通过皮带与所述主带轮相连接。

为了进一步提高其工作性能，所述主轴一端安装有所述主动齿轮，所述过渡齿轮通过固定轴安装在所述机身上，并与所述主动齿轮相啮合。

为了进一步提高其工作性能，所述从动轴通过轴承固定安装在所述机身上，所述从动齿轮通过连接键固定安装在所述从动轴一端，并与所述过渡齿轮相啮合，所述行程开关通过螺栓固定安装在所述从动轴另一端。

有益效果在于：可以实现地毯自动染色，实现染色箱上下摇动，提高染色质量和效果，大大减少劳动强度。

附图说明

图1是本实用新型所述一种地毯自动染色装置的主视图；

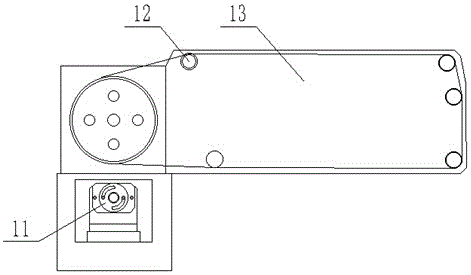

图2是本实用新型所述一种地毯自动染色装置的侧视图。

1、机座；2、从动齿轮；3、过渡齿轮；4、主动齿轮；5、主轴；6、主带轮；7、机身；8、联轴器；9、电机；10、从动轴；11、行程开关；12、从带轮；13、染色箱。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种地毯自动染色装置，包括机身7、电机9、行程开关11、染色箱13，机身7下端安装有机座1，机座1可以稳固机身7，保证设备运行安全平稳，机身7上安装有电机9，电机9为设备通过动力，电机9一端安装有联轴器8，联轴器8负责电机9与主轴5的连接，联轴器8一端安装有主轴5，主轴5可以专递动力，主轴5上安装有主带轮6，主带轮6通过皮带将动力传递给从带轮12，机身7上安装有染色箱13，染色箱13可以放置地毯，进行染色，染色箱13上安装有从带轮12，主轴5一端安装有主动齿轮4，主动齿轮4传递动力，并改变运动方向，机身7上安装有过渡齿轮3，过渡齿轮3传递动力，起到过渡作用，机身7上安装有从动轴10，从动轴10承载行程开关11，从动轴10一端安装有行程开关11，行程开关11可以控制电机9的正反转，从动轴10另一端安装有从动齿轮2，从动齿轮2带动从动轴10转动。

上述结构中，将地毯放入染色箱13，行程开关11可以控制电机9进行正反转，电机9通过主轴5、主带轮6和从带轮12带动染色箱13进行上下摇动，实现自动染色，通过染色箱13上下摇动可以通过染色质量和效率，减少劳动强度。

为了进一步提高其工作性能，机身7通过螺栓固定安装在机座1上，电机9通过螺栓固定安装在机身7上，主轴5通过轴承固定安装在机身7上，并通过联轴器8与电机9相连接，主带轮6通过连接键固定安装在主轴5上，染色箱13通过转轴固定安装在机身7上，从带轮12通过销轴固定安装在染色箱13上，并通过皮带与主带轮6相连接，主轴5一端安装有主动齿轮4，过渡齿轮3通过固定轴安装在机身7上，并与主动齿轮4相啮合，从动轴10通过轴承固定安装在机身7上，从动齿轮2通过连接键固定安装在从动轴10一端，并与过渡齿轮3相啮合，行程开关11通过螺栓固定安装在从动轴10另一端。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
