多管式出珠装置的制作方法

本实用新型涉及电脑刺绣机械领域，尤其涉及一种多管式出珠装置。

背景技术：

现时的送珠装置一般只有振动式刺绣下珠管输出刺绣珠，刺绣珠输出效率较低，输出效果比较单调。

技术实现要素：

本实用新型的目的在于提供一种多根振动式刺绣下珠管输出刺绣珠子的多管式出珠装置，不同规格颜色的珠子互相切换，输出珠子更美观，输出珠子效率更高。

为了实现上述目的，本实用新型的技术方案为：提供一种多管式出珠装置，包括出珠框、至少两振动式电脑刺绣下珠管及导向槽结构，所述振动式电脑刺绣下珠管包括管体以及振动电机，所述振动电机固接于所述管体的外侧壁，管体的上端与所述出珠框的输出端相接，所述导向槽结构设于所述管体的下方，所述导向槽结构的中部开设有上下贯穿自身的珠子输出孔，所述导向槽结构于所述珠子输出孔的外侧设有与所述珠子输出孔连通的导向槽，所述导向槽自上而下朝所述珠子输出孔倾斜，所述管体的下端位于所述导向槽的正上方。

所述振动式电脑刺绣下珠管的数量为两个。

与现有技术相比，本实用新型多管式出珠装置由多个振动式刺绣下珠管输出刺绣珠子，提高了电脑刺绣珠输出效率，使输出珠子颜色规格多样化，更美观。

通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。

附图说明

图1为本实用新型多管式出珠装置的结构示意图。

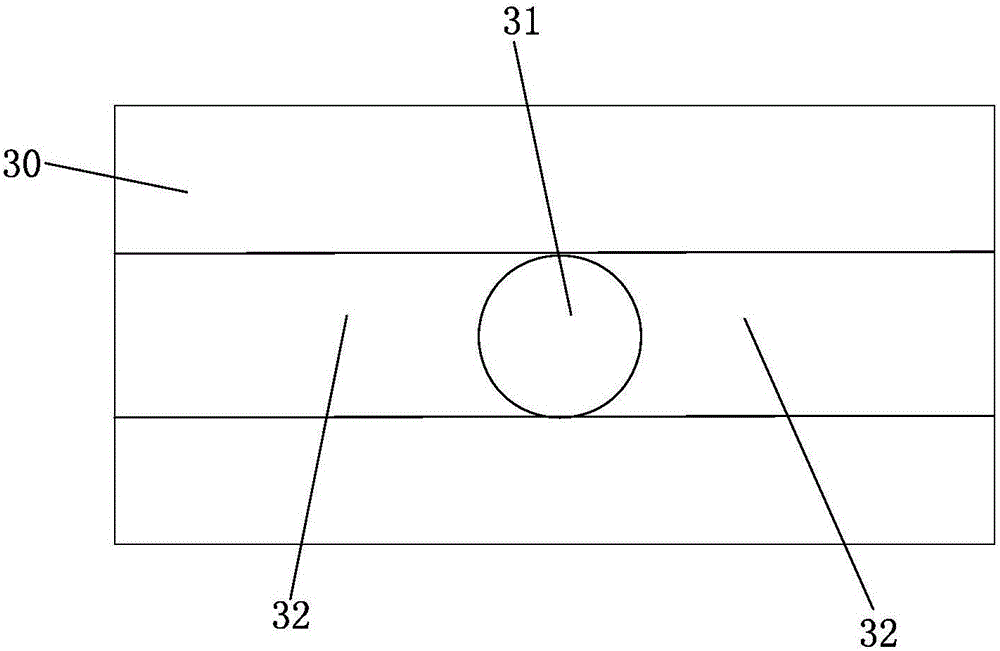

图2为本实用新型多管式出珠装置的导向槽结构的俯视图。

具体实施方式

参考图1以及图2，本实用新型多管式出珠装置100包括出珠框10、至少两振动式刺绣下珠管20以及导向槽结构30。本实施例中，所述振动式刺绣下珠管20的数量为两个。

所述振动式刺绣下珠管20包括管体21以及振动电机22，所述振动电机22固接于所述管体21的外侧壁，所述管体21的上端与所述出珠框10的输出端相接。所述导向槽结构30设于所述管体21的下方，所述导向槽结构30的中部开设有上下贯穿自身的珠子输出孔31，所述导向槽结构30于所述珠子输出孔31的外侧设有与所述珠子输出孔31连通的导向槽32，所述导向槽自上而下朝所述珠子输出孔31倾斜，所述管体21的下端位于所述导向槽32的正上方。

本实用新型多管式出珠装置100使用时，刺绣用的珠子从管体21的入口落到管体21中，于管体21中的珠子朝向有所不同，经过调试振动电机22的频率，从而使管体21中的珠子在振动电机22的振动下，均呈同一朝向从管体21的出口输出，同时，多个振动式刺绣下珠管20输出刺绣珠子，提高了刺绣珠输出效率。

本实用新型多管式出珠装置由多个振动式刺绣下珠管输出刺绣珠子，提高了电脑刺绣珠输出效率，使输出珠子颜色规格多样化，更美观。

以上结合最佳实施例对本实用新型进行描述，但本实用新型并不局限于以上揭示的实施例，而应当涵盖各种根据本实施例的本质进行的修改、等效组合。
