一种用于生产针刺毡的浸湿装置的制作方法

本发明涉及浸湿装置领域，尤其涉及一种用于生产针刺毡的浸湿装置。

背景技术：

针刺毡不仅具有玻纤织物耐高温、耐腐蚀、尺寸稳定、伸长收缩率极小、强度高的优点，而且毡层纤维呈单纤维，三维微孔结构，孔隙率高，对气体过滤阻力小，是一种较高速、高效的高温过滤材料。与其它的耐高温化纤毡相比，其具有价格低、耐温更高等特殊优点，但其运行阻力高于一般化纤高温滤材。

在现有的用于生产针刺毡的浸湿装置中，大多数的浸湿装置存在需要人工进行浸湿，且在浸湿时，容易存在浸湿不均匀的现象，为此我们设计出了一种用于生产针刺毡的浸湿装置来解决以上问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于生产针刺毡的浸湿装置。

为了实现上述目的，本发明采用了如下技术方案：一种用于生产针刺毡的浸湿装置，包括浸湿池，所述浸湿池的顶部两侧均设置有传送板，所述传送板的内部设置有容纳槽，所述容纳槽的内部两侧均安装有滚动齿轮，所述滚动齿轮的外侧套接有传送带，所述传送板的顶部两侧均设置有第一滑动轨道，两个所述第一滑动轨道的内部均安装有竖直向上的挡板，所述传送板两侧侧边的浸湿池上均设置有安装板，所述安装板上安装有第一气缸，所述第一气缸的输出端连接有水平的第一伸缩杆，所述第一伸缩杆的另一端与挡板固定连接，两个挡板的顶部设置有固定板，所述固定板与挡板的连接处设置有第二滑动轨道，所述固定板的顶部设置有第二气缸，所述第二气缸的输出端连接有竖直向下的第二伸缩杆，所述第二伸缩杆贯穿固定板连接有按压限位板，所述按压限位板的两侧均设置有与挡板相适配的第三滑动轨道，所述浸湿池的中部一侧设置有支撑板，所述支撑板的顶部安装有第一驱动马达，所述第一驱动马达的输出端连接有卷辊，所述卷辊延伸至浸湿池的内部。

优选的，所述容纳槽内部设置有第二驱动马达，所述第二驱动马达的输出端与容纳槽一侧的滚动齿轮中心连接。

优选的，所述浸湿池的底部设置有防滑纹。

优选的，所述传送带的外侧设置有均匀分布的传动卡齿。

优选的，所述挡板的两侧延伸至第一滑动轨道和第二滑动轨道的内部均设置有限位块。

优选的，所述第一气缸、第二气缸、第一驱动马达与第二驱动马达均与附近电源电性连接。

与现有技术相比，本发明的有益效果是：本发明中，滚动齿轮的外侧套接有传送带的设计，有利于对针刺毡进行自动传送到浸湿池内部浸湿，两个第一滑动轨道的内部均安装有竖直向上的挡板的设计，有利于根据针刺毡的宽度对针刺毡进行限位，防止传送过程中针刺毡脱落到地上，第一驱动马达的输出端连接有卷辊的设计，有利于在浸湿过程中，对针刺毡起到按压输送的作用，避免在浸湿过程出现漂浮，导致浸染不均匀，该发明整体结构简单，不但方便对针刺毡进行自动传动浸湿，节省人力，且能够在浸湿时更加全面均匀，使用更加方便。

附图说明

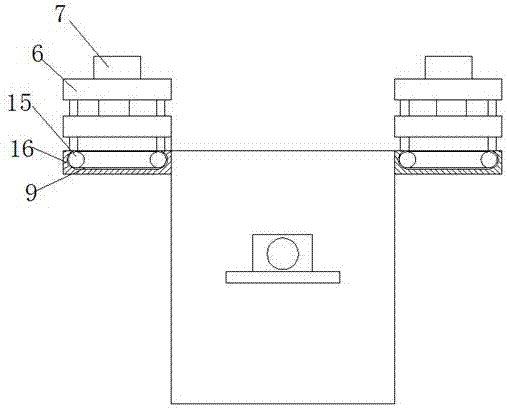

图1为本发明提出的一种用于生产针刺毡的浸湿装置的结构示意图；图2为本发明提出的一种用于生产针刺毡的浸湿装置的侧视图。

图中：1浸湿池、2第一气缸、3第一滑动轨道、4第三滑动轨道、5第二滑动轨道、6固定板、7第二气缸、8挡板、9传送带、10第一伸缩杆、11容纳槽、12第一驱动马达、13卷辊、14按压限位板、15滚动齿轮、16传送板、17第二伸缩杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种用于生产针刺毡的浸湿装置，包括浸湿池1，浸湿池1的顶部两侧均设置有传送板16，传送板16的内部设置有容纳槽11，容纳槽11的内部两侧均安装有滚动齿轮15，滚动齿轮15的外侧套接有传送带9，传送板16的顶部两侧均设置有第一滑动轨道3，两个第一滑动轨道3的内部均安装有竖直向上的挡板8，传送板16两侧侧边的浸湿池1上均设置有安装板，安装板上安装有第一气缸2，第一气缸2的输出端连接有水平的第一伸缩杆10，第一伸缩杆10的另一端与挡板8固定连接，两个挡板8的顶部设置有固定板6，固定板6与挡板8的连接处设置有第二滑动轨道5，固定板6的顶部设置有第二气缸7，第二气缸7的输出端连接有竖直向下的第二伸缩杆17，第二伸缩杆17贯穿固定板6连接有按压限位板14，按压限位板14的两侧均设置有与挡板8相适配的第三滑动轨道4，浸湿池1的中部一侧设置有支撑板，支撑板的顶部安装有第一驱动马达12，第一驱动马达12的输出端连接有卷辊13，卷辊13延伸至浸湿池1的内部，容纳槽11内部设置有第二驱动马达，第二驱动马达的输出端与容纳槽11一侧的滚动齿轮15中心连接，浸湿池1的底部设置有防滑纹，传送带9的外侧设置有均匀分布的传动卡齿，挡板8的两侧延伸至第一滑动轨道3和第二滑动轨道5的内部均设置有限位块，第一气缸2、第二气缸7、第一驱动马达12与第二驱动马达均与附近电源电性连接。

工作原理：在使用时，通过滚动齿轮15的外侧套接有传送带9的设计，可以对针刺毡进行自动传送到浸湿池1内部浸湿，两个第一滑动轨道3的内部均安装有竖直向上的挡板8的设计，可以根据针刺毡的宽度对针刺毡进行限位，防止传送过程中针刺毡脱落到地上，第一驱动马达12的输出端连接有卷辊13的设计，可以在浸湿过程中，对针刺毡起到按压输送的作用，避免在浸湿过程出现漂浮，导致浸染不均匀，该发明整体结构简单，不但方便对针刺毡进行自动传动浸湿，节省人力，且能够在浸湿时更加全面均匀，使用更加方便。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种用于生产针刺毡的浸湿装置，包括浸湿池，所述浸湿池的顶部两侧均设置有传送板，所述传送板的内部设置有容纳槽，所述容纳槽的内部两侧均安装有滚动齿轮，所述滚动齿轮的外侧套接有传送带，所述传送板的顶部两侧均设置有第一滑动轨道，两个所述第一滑动轨道的内部均安装有竖直向上的挡板，所述传送板两侧侧边的浸湿池上均设置有安装板，所述安装板上安装有第一气缸，所述第一气缸的输出端连接有水平的第一伸缩杆，所述第一伸缩杆的另一端与挡板固定连接，两个挡板的顶部设置有固定板。本发明整体结构简单，不但方便对针刺毡进行自动传动浸湿，节省人力，且能够在浸湿时更加全面均匀，使用更加方便。

技术研发人员：王成东
受保护的技术使用者：江苏新科达滤袋有限公司
技术研发日：2017.06.27
技术公布日：2017.09.01
