一种预制堵头及厨卫预埋组件的制作方法

本实用新型专利属于建筑排水施工技术领域，具体为一种预制堵头及厨卫预埋组件。

背景技术：

预埋管件的传统预埋工艺是：①为了防止混凝土浸入预埋件内造成污染、堵塞，在预埋前作业人员先用木屑等杂物将管件内填充满，然后用胶带将预埋管件两头封死；②将预埋件按大样图的尺寸要求，固定在模板上；③待到正式安装时再将预埋管件里的填充物掏出来后，进行安装作业。此工艺方法主要有一下不足：①每个预埋管都需在预埋前进行填充、密封，工作量大，后期安装时填充物成为建筑垃圾，还需大量人工清理，不利于节能环保；②由于预埋管件使用胶带包裹进行密封，这就有可能造成预埋管件与混凝土之间接触不够密实，存在孔隙，不利于防水；③由于传统预埋管件为一个整体，结构尺寸已经固定，这就造成部分管件高出一次浇筑楼板。在浇筑找平层前，清理垃圾时很容易将其碰碎，或撞松，造成预埋件周边渗水。④安装时必须投入人力对裸露在外的胶带进行清理。

技术实现要素：

本实用新型的目的是为了解决现有技术中为了封堵预埋件而造成成本、人力浪费的缺陷，提供一种预制堵头来解决上述问题。

为了实现上述目的，本实用新型的技术方案如下：

一种预制堵头，包括封堵部、与所述封堵部相连且外形尺寸大于所述封堵部的外露部；所述外露部包括自所述封堵部向上直径依次增大的圆锥台，以及与所述圆锥台相连的拔出部；所述拔出部为圆柱体，其直径大于或等于所述圆锥台的最大直径。

优选的，所述封堵部、圆锥台、圆柱体同轴。

优选的，所述封堵部为圆柱体。

优选的，所述封堵部的直径等于所述圆锥台的最小直径。

优选的，所述预制堵头为上封口的中空结构。

本实用新型还提供一种厨卫预埋组件，包括预埋件、预制堵头；所述预制堵头为上述任一所述的预制堵头；所述预埋件包括管体；所述封堵部与所述管体采用承查式连接。

优选的，所述封堵部插入所述管体后，所述封堵部的外壁与所述管体内壁接触。

本实用新型与现有技术相比，具有以下有益效果：

发明厨卫预埋件的成品预制堵头，来减少预埋件前期准备工作、后期清理工作所耗费的大量人工；降低因预埋件上面缠绕着塑料胶布致使预埋件与混凝土接触不密实从而导致预埋件周边渗水的可能性，提升工程品质；降低建筑垃圾的产生；

预制堵头外漏部的上大下小的设计，便于施工结束后拔出预制堵头；

预制堵头内部的中空结构，使预制堵头的制造成本降低，且减小预制堵头自重，减少运输成本。

附图说明

图1为本实用新型实施例2的主视结构示意图；

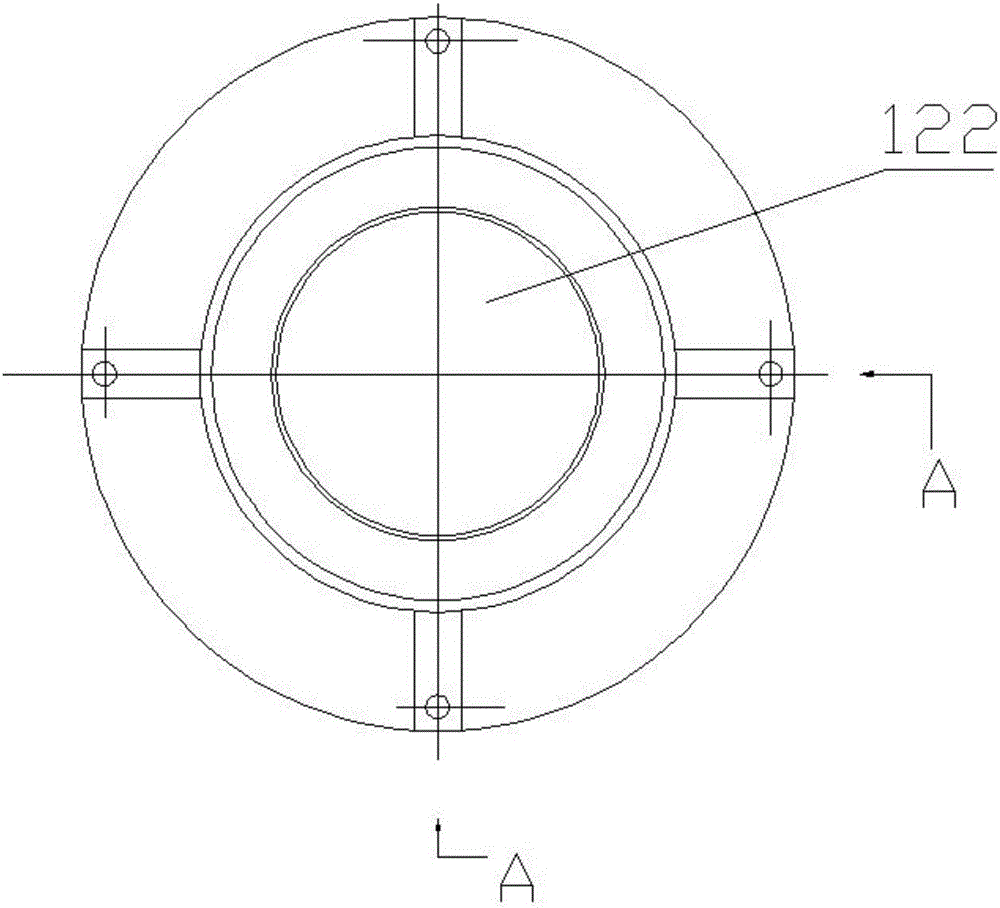

图2为图1的俯视结构示意图；

图3为图2中A-A的剖面结构示意图。

具体实施方式

为使对本实用新型的结构特征及所达成的功效有更进一步的了解与认识，用以较佳的实施例及附图配合详细的说明，说明如下：

本实施例中所提到的上、下均参照图1的上、下结构关系。

实施例1

如图1、图3所示，一种预制堵头1，包括封堵部11、与封堵部11相连且外形尺寸大于封堵部11的外露部12。

其中，封堵部11为圆柱体。外露部12包括自封堵部11向上直径依次增大的圆锥台121，以及与圆锥台121相连的拔出部122；拔出部122为圆柱体，其直径大于或等于圆锥台121的最大直径。封堵部11、圆锥台121、圆柱体同轴。

本实用新型提供的封堵部11的直径等于圆锥台121的最小直径，以使结构更美观，简洁。

为了节约成本以及降低预制堵头1的自重，本实用新型将预制堵头1设计为上封口的中空结构。

实施例2

如图1、图2、图3所示，一种厨卫预埋组件，包括预埋件2、预制堵头1；预制堵头1为上述实施例1中的预制堵头1；预埋件2包括管体21。封堵部11与管体21采用承查式连接。为了确保密封效果，封堵部11的外径一般略小于管体21的内径，以保证封堵部11 插入管体21后，封堵部11的外壁与管体21内壁接触。

具体使用时：

1)先根据厨卫大样图中预埋地漏的位置尺寸将预埋件2的位置在模版上用油漆标注出来。

2)待钢筋工，将钢筋敷设完毕后，根据油漆标注的位置将预埋件2用钉子固定在模版上。

3)用预制堵头1进行地漏密封处理

4)土建拆模时，将地漏预制堵头1拔出来，清理干净，用于投入下一次预埋工作中。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
