一种抹子的调节装置的制作方法

本实用新型涉及装饰设计相关技术领域，具体为一种抹子的调节装置。

背景技术：

装饰设计的任务要达到建筑物本身的使用功能，合理提高室内环境的物质水准，使人从精神上得以满足，提高室内空间的生理和心理环境质量，创造出一个富有个性而且优美的室内环境，充分表现不同功能空间和使用对象的精神内涵。在装饰设计中常常会用到抹子，而抹子又称泥板子，是目前建筑工程中墙面和地面抹平作业中常用的手动工具。根据建筑施工的不同需要，抹子基本有两类：一类是抹子板用塑料或木板做的平抹子，又称木哈(沙板)，另一种是抹子板用钢板或其他金属材料制造的平抹子，又称泥夹(铁抹子)。

目前，常见的泥工铁抹子(泥夹)是由抹子板和手柄构成，由于手柄的长度有限，在较高的墙面施工增加了工匠的难度，而且施工起来费时费力，大大降低了工匠的劳动效率。

技术实现要素：

本实用新型的目的在于提供一种抹子的调节装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种抹子的调节装置，包括抹片，所述抹片顶端的中部与支撑杆的底端固定连接，所述支撑杆的顶端与握板底端的中部固定连接，所述握板内腔的一端固定安装有套板，所述握板的内腔活动安装有远离套板一端的滑套，所述滑套的两端均固定安装有滑块，所述滑块的一端与开设在握板内壁的滑槽活动套接，所述滑套的内腔活动安装有转轴装置，所述转轴装置的外侧与伸缩杆的一端固定连接，所述伸缩杆远离转轴装置的一端贯穿并延伸至滑套侧面的外部，所述伸缩杆位于滑套侧面的一端与定位板的中部活动套接，所述伸缩杆远离定位板的一端与套板的一侧活动套接，且伸缩杆内壁的两侧均固定安装有滑扣。

优选的，所述转轴装置包括被动轴，所述被动轴的两端均活动套装有被动齿轮，所述被动轴的中部活动套装有扭簧，所述被动齿轮以扭簧的轴心对称。

优选的，所述套板固定安装有至少两个，且套板以伸缩杆轴心对称，所述套板的一侧开设有弧形口。

优选的，所述滑槽开设有至少两个，且滑槽位于握板内壁的一端，握板以滑套的轴心对称。

优选的，所述伸缩杆活动安装有至少三节，且伸缩杆之间相互活动套接。

与现有技术相比，本实用新型的有益效果是：该抹子的调节装置，通过套板对缩杆的一端进行有效的固定，且套板的弧形口使得在取出伸缩杆时更加方便，通过拉开伸缩杆来试用于较高的墙面，通过扭簧的回复力和被动齿轮的机动性来提高伸缩杆角度调节的便捷性，从而提高了抹子的实用性，降低工匠的工作效率。

附图说明

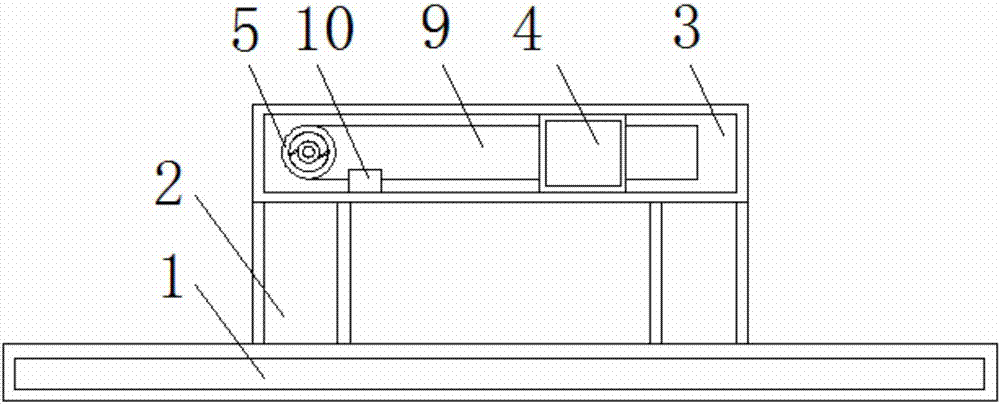

图1为本实用新型结构示意图；

图2为本实用新型结构俯视示意图；

图3为本实用新型结构转轴装置示意图。

图中：1抹片、2支撑杆、3握板、4套板、5滑套、6滑块、7滑槽、8转轴装置、81被动轴、82被动齿轮、83扭簧、9伸缩杆、10定位板、11滑扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种抹子的调节装置，包括抹片1，抹片1顶端的中部与支撑杆2的底端固定连接，支撑杆2的顶端与握板3底端的中部固定连接，握板3内腔的一端固定安装有套板4，通过套板4对缩杆9的一端进行有效的固定，套板4固定安装有至少两个，且套板4以定位板9轴心对称，套板4的一侧开设有弧形口，通过套板4的弧形口使得在取出伸缩杆9时更加方便，握板3的内腔活动安装有远离套板4一端的滑套5，通过滑套5带动伸缩杆9滑动至握板3的中部，使得伸缩杆9的支撑点在抹片1中部，从而提高了实用性，滑套5的两端均固定安装有滑块6，滑块6的一端与开设在握板3内壁的滑槽7活动套接，滑槽7开设有至少两个，且滑槽7位于握板3内壁的一端，握板3以滑套5的轴心对称，通过滑槽7和滑块6来提高滑套5滑动的同轴性，滑套5的内腔活动安装有转轴装置8，通过转轴装置8使得伸缩杆9的一端以转轴装置8为轴心以一百八十度摆动，使得伸缩杆9的角度可调节，转轴装置8包括被动轴81，被动轴81的两端均活动套装有被动齿轮82，被动轴81的中部活动套装有扭簧83，被动齿轮82以扭簧83的轴心对称，通过扭簧83的回复力和被动齿轮82的机动性来提高伸缩杆9角度调节的便捷性，转轴装置8的外侧与伸缩杆9的一端固定连接，伸缩杆9活动安装有至少三节，且伸缩杆9之间相互活动套接，使得伸缩杆9可用于较高的墙面，从而提高了抹子的实用性，伸缩杆9远离转轴装置8的一端贯穿并延伸至滑套5侧面的外部，伸缩杆9位于滑套5侧面的一端与定位板10的中部活动套接，伸缩杆9远离定位板10的一端与套板4的一侧活动套接，增加固定效果，且伸缩杆9内壁的两侧均固定安装有滑扣11，对伸缩杆9进行有效的回收和固定。

工作原理：使用时，从套板4的弧形口中将伸缩杆9的一端取出，然后移动伸缩杆9使得固定连接在伸缩杆9另一端的滑套5滑动至滑槽7的一端通过定位板10进行有效的固定，然后拉动伸缩杆9至所需长度范围内，再将抹片1贴在墙面进行施工，根据抹片1的移动范围使得转轴装置8自动调节角度。
