定型化工具式施工挂篮的制作方法

本实用新型涉及建筑工程的安全防护器材领域，尤其涉及一种定型化工具式施工挂篮。

背景技术：

建筑工人在为高空钢梁节点紧固、焊接螺栓时作业时，需要为用吊篮为其提供可靠的工作平台，现有的吊篮安装拆卸麻烦，重量也越来越重。

有鉴于上述的缺陷，本设计人积极加以研究创新，以期创设一种新型结构的模板流水作业工具式防护栏杆，使其更具有产业上的利用价值。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种安装拆卸方便，减轻吊篮重量的定型化工具式施工挂篮。

本实用新型的定型化工具式施工挂篮，包括挂件和吊篮，所述挂件由钢钩和圆钢支撑构成，每根钢钩的前端分别弯折为钩挂钢筋的第一挂钩，每根钢钩的末端分别弯折为钩挂挂篮的第二挂钩，所述第一挂钩和所述第二挂钩的方向相反，两根所述钢钩平行对称设置，所述钢钩之间设置有与钢构垂直的圆钢支撑，所述圆钢支撑的两端与所述钢钩固定在一起；

所述吊篮包括吊篮底板和护栏，所述吊篮底板由四根圆钢交替连接形成方形框架，所述方形框架内设置有若干平行的圆钢，所述圆钢的两端与所述方形框架固定在一起，所述吊篮底板的四周设置有由若干圆钢焊接而成的护栏，所述护栏与所述吊篮底板垂直设置。

进一步的，所述护栏包括两根长圆钢，所述长圆钢分别垂直设置在所述吊篮底板的方形框架的一条边的两端，两根所述长圆钢之间设置有若干平行的圆钢，在与所述长圆钢所在边平行的方形框架的另一条边的两端，垂直设置有两根短圆钢，在距离所述吊篮底板一定距离处设置有与所述方形框架平行的子框架，所述子框架与所述方形框架大小相同，所述子框架的四个角分别固定在两根长圆钢和短圆钢上。

进一步的，所有所述圆钢与圆钢的连接方式为搭接焊接，圆钢与圆钢之间的接口的搭接长度不小于20mm。

进一步的，所述吊篮底板的上方设置有垂直于吊篮底板的硬质材料做的挡板，所述挡板绕所述吊篮一圈，所述挡板的高度不低于600mm。

进一步的，所述钢钩的规格为60×8mm的扁钢，所述第一挂钩的长度为80mm，所述第二挂钩的长度为40mm，所述圆钢支撑的规格为Φ12mm的圆钢，两根钢构之间的距离为1000mm。

进一步的，所述方形框架的规格为960mm×1200mm，所述长圆钢形成的护栏边长为2000mm，所述短圆钢形成的护栏边长1200mm，所述子框架与所述吊篮底板之间的距离为600mm，所述长圆钢、短圆钢、圆钢直径都为Φ12mm。

进一步的，所述吊篮底板上设置有板体，所述板体上设有防滑件，所述防滑件为：所述板体上设有直径不大于3mm、高度不大于2mm的支柱，所述支柱上部设有直径不大于10mm、高度不大于5mm的帽体，同时，所述帽体上部设有凹坑，所述凹坑内粘贴有橡胶垫。

进一步的，所述定型化工具式施工挂篮，还包括安全带，所述安全带包括保险腰带，保险腰带和伸缩式车用保险带相连，所述伸缩式车用保险带上设有第一挂钩，所述保险腰带上设有第一挂环，所述第一挂环通过第二挂钩与伸缩式车用保险带一端的第二挂环相连，所述伸缩式车用保险带的另一端通过第三挂环与第一挂钩相连。

进一步的，所述吊篮上设置有防护警示用的标识油漆层。

借由上述方案，本实用新型至少具有以下优点：1、挂件与吊篮分体结构，拆卸方便；2、吊篮与挂件都是主要有圆钢焊接而成，与整个板面的挂篮相比，安全性相同情况下，挂篮的重量更轻；3、吊篮上设置有标识油漆层，具有警示作用4、篮底设有防滑件增大其摩擦力，具有防滑作用；4、该定型化工具式施工挂篮还配有安全绳，更能确保施工人员安全。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是本实用新型的定型化工具式施工挂篮的结构示意图；

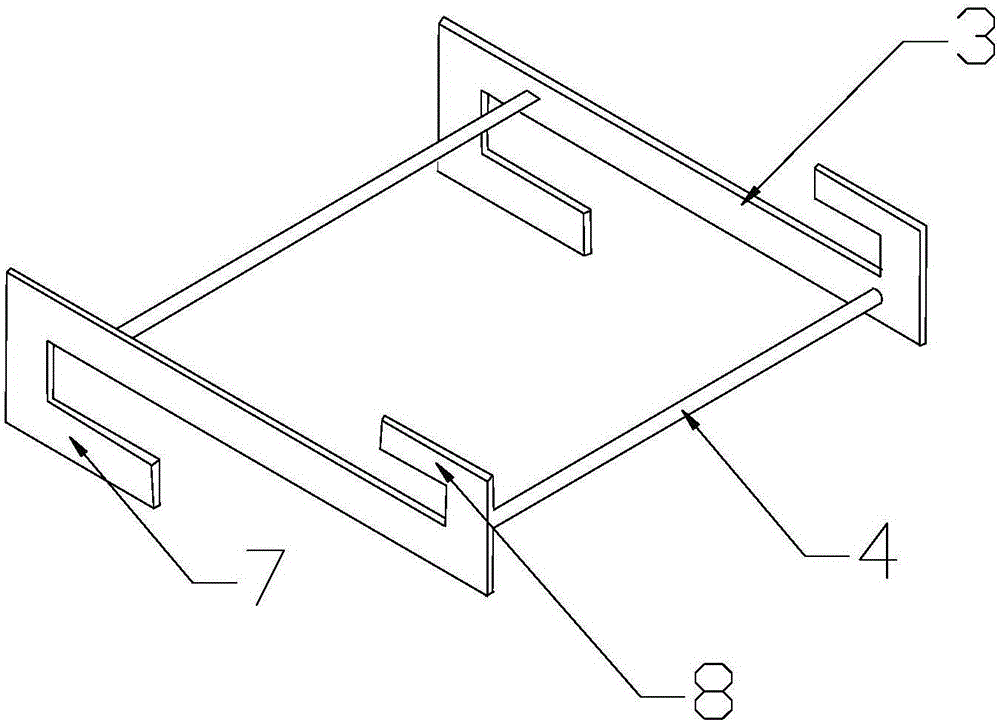

图2是图1所示的定型化工具式施工挂篮的挂件的结构示意图；

图3是是本实用新型的定型化工具式施工挂篮的实施例的吊篮底板的局部俯视图；

图4是本实用新型的定型化工具式施工挂篮的实施例的防滑件的主视剖视图；

图5是图1所示的定型化工具式施工挂篮的安全带的结构示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参见图1和图2，本实用新型一较佳实施例所述的定型化工具式施工挂篮，包括挂件1和吊篮2，挂件1由钢钩3和圆钢支撑4构成，每根钢钩3的前端分别弯折为钩挂钢筋的第一挂钩7，每根钢钩3的末端分别弯折为钩挂挂篮的第二挂钩8，第一挂钩7和第二挂钩8的方向相反，两根钢钩3平行对称设置，钢钩3之间设置有与钢构3垂直的圆钢支撑4，圆钢支撑4的两端与钢钩3固定在一起；

吊篮2包括吊篮底板5和护栏6，吊篮底板5由四根圆钢交替连接形成方形框架，方形框架内设置有若干平行的圆钢，圆钢的两端与方形框架固定在一起，吊篮底板5的四周设置有由若干圆钢焊接而成的护栏6，护栏6与吊篮底板5垂直设置。

作为可选方案，护栏6包括两根长圆钢，长圆钢分别垂直设置在吊篮底板5的方形框架的一条边的两端，两根长圆钢之间设置有若干平行的圆钢，在与长圆钢所在边平行的方形框架的另一条边的两端，垂直设置有两根短圆钢，在距离吊篮底板一定距离处设置有与方形框架平行的子框架，子框架与方形框架大小相同，子框架的四个角分别固定在两根长圆钢和短圆钢上。

作为可选方案，所有圆钢与圆钢的连接方式为搭接焊接，圆钢与圆钢之间的接口的搭接长度不小于20mm。

作为可选方案，吊篮2底板的上方设置有垂直于吊篮底板5的硬质材料做的挡板，挡板绕吊篮2一圈，挡板的高度不低于600mm。

作为可选方案，钢钩3的规格为60×8mm的扁钢，第一挂钩7的长度为80mm，第二挂钩的长度为40mm，圆钢支撑4的规格为Φ12mm的圆钢，两根钢构3之间的距离为1000mm。

作为可选方案，方形框架的规格为960mm×1200mm，长圆钢形成的护栏边长为2000mm，短圆钢形成的护栏边长1200mm，子框架与吊篮底板5之间的距离为600mm，长圆钢、短圆钢、圆钢直径都为Φ12mm。

参见图3和图4，作为可选方案，吊篮底板5上设置有板体10，板体10上设有防滑件20，防滑件20为：板体10上设有直径不大于3mm、高度不大于2mm的支柱21，所述支柱21上部设有直径不大于10mm、高度不大于5mm的帽体22，同时，帽体22上部设有凹坑，凹坑内粘贴有橡胶垫23。

作为可选方案，为了定型化工具式施工挂篮的防护性能和警示效果作用吊篮2外刷有红白相间有防护警示用的标识油漆。

参见图5，该定型化工具式施工挂篮，还包括安全带，安全带包括保险腰带31，保险腰带31和伸缩式车用保险带32相连，伸缩式车用保险带32上设有第一挂钩33，保险腰带31上设有第一挂环34，第一挂环34通过第二挂钩35与伸缩式车用保险带32一端的第二挂环36相连，伸缩式车用保险带32的另一端通过第三挂环37与第一挂钩33相连。

使用该定型化工具式施工挂篮高空作业时，挂件1挂在钢筋上，挂件前端的第一挂钩卡在钢筋上，将吊篮2悬挂在挂件1的第二挂钩上，同时施工人员应将双大钩安全带同时挂在安全绳上。

以上所述仅是本实用新型的优选实施方式，并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
