一种大悬挑结构施工模架标准化桁架斜撑体系的制作方法

本实用新型涉及建筑工程技术领域，具体涉及一种大悬挑结构施工模架标准化桁架斜撑体系。

背景技术：

建筑施工中高空大悬挑混凝土结构施工，常规工艺主要有落地式满堂支撑架、单根型钢斜撑式悬挑梁支撑，落地式支撑架因用材过于浪费不宜使用，型钢斜撑式也因不能满足不同层高及跨度需求，属于一次性投入，且需要大截面的型材，经济性也不高。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种大悬挑结构施工模架标准化桁架斜撑体系，它包括工字钢、第一槽钢、第二槽钢、T形角钢、钢板连接件、连接角钢、工字钢U形环锚固埋件、钢管支撑架下垫方钢、桁架撑杆锚固角钢、工字钢连接件、吊装环；工字钢一端连接有工字钢U形环锚固埋件；工字钢上方设有吊装环和钢管支撑架下垫方钢；工字钢之间通过工字钢连接件对接；工字钢和第一槽钢之间通过T形角钢连接；第一槽钢通过钢板连接件和第二槽钢连接；连接角钢位于第一槽钢上；桁架撑杆锚固角钢位于第一槽钢底部。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种大悬挑结构施工模架标准化桁架斜撑体系，它利用桁架式杆件的优点，使材料性能得到更好的利用，可选用小截面的型钢，比单根型钢斜撑式能大量节约钢材，且可都选用标准化的杆件，可自由组合，满足不同层高、不同悬挑尺寸的模架支撑需求，便于周转重复利用。

附图说明

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的不当限定，在附图中：

图1是本实用新型的结构示意图；

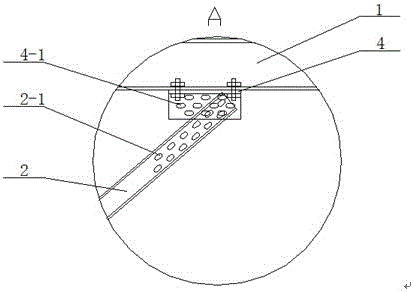

图2是图1中A部分的放大图；

图3是图1中B部分的放大图；

附图标记说明：

1-工字钢、2-第一槽钢、3-第二槽钢、4-T形角钢、5-钢板连接件、6-连接角钢、7-工字钢U形环锚固埋件、8-钢管支撑架下垫方钢、9-桁架撑杆锚固角钢、10-工字钢连接件、11-吊装环、2-1第一槽钢固定螺丝孔、3-1第二槽钢固定螺丝孔、4-1T形角钢固定螺丝孔、5-1钢板连接件固定螺丝孔。

具体实施方式

下面将结合附图以及具体实施例来详细说明本实用新型，其中的示意性实施例以及说明仅用来解释本实用新型，但并不作为对本实用新型的限定。

如图所示，本具体实施方式所述的一种大悬挑结构施工模架标准化桁架斜撑体系，它包括工字钢1、第一槽钢2、第二槽钢3、T形角钢4、钢板连接件5、连接角钢6、工字钢U形环锚固埋件7、钢管支撑架下垫方钢8、桁架撑杆锚固角钢9、工字钢连接件10、吊装环11；工字钢1一端连接有工字钢U形环锚固埋件7；工字钢1上方设有吊装环11和钢管支撑架下垫方钢8；工字钢1之间通过工字钢连接件10对接；工字钢1和第一槽钢2之间通过T形角钢4连接；第一槽钢2通过钢板连接件5和第二槽钢3连接；连接角钢6位于第一槽钢2上；桁架撑杆锚固角钢位9于第一槽钢2底部。

进一步地：所述第一槽钢2两端均设有第一槽钢固定螺丝孔2-1。

进一步地：所述第二槽钢3两端均设有第二槽钢固定螺丝孔3-1。

进一步地：所述T形角钢4的下板上设有T形角钢固定螺丝孔4-1。

进一步地：所述钢板连接件5上设有钢板连接件固定螺丝孔5-1。

第一槽钢2、第二槽钢3、T形角钢4和钢板连接件5之间均通过各自上设有的螺丝孔，用螺丝进行固定；工字钢U形环锚固埋件7和桁架撑杆锚固角钢9提前预埋在设计位置；钢管支撑架下垫方钢8用于搭建工字钢上方的钢管。

安装方法

1、在悬挑结构的下一层梁板中安装预埋埋件；

2、将槽钢、工字钢在地面进行拼装，成为一个整榀的桁架；

3、利用工字钢上设置的吊装环，用塔吊吊装整榀桁架，在高空安装；

5、安装工字钢尾部的限位短工字钢、将桁架撑杆与地面锚固用角钢连接，检查稳固性。

6、安装钢管支撑架下的方钢、安装支撑架钢管、安装模板体系、验收。

本实用新型所述的一种大悬挑结构施工模架标准化桁架斜撑体系，它利用桁架式杆件的优点，使材料性能得到更好的利用，可选用小截面的型钢，比单根型钢斜撑式能大量节约钢材，且可都选用标准化的杆件，可自由组合，满足不同层高、不同悬挑尺寸的模架支撑需求，便于周转重复利用。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
