一种真空高压便捷式陶瓷注浆机的制作方法

本实用新型涉及陶瓷生产技术领域，具体为一种真空高压便捷式陶瓷注浆机。

背景技术：

在国外的陶瓷领域中高压注浆成型已经得到广泛应用，国内困于改造设备费用高、产品型号多变和产品附加值低等原因，高压注浆成型尚未普及应用。传统的陶瓷高压注浆机，将模具的左右模固定在注浆机的左右合模机构上，机构复杂、设备造价高，而且，传统的注浆设备操作不方便，注浆效率低下，泥浆经搅拌后容易产生小气泡和流动性差的特点，导致模具注浆不均匀，成品毛病多，产品质量差等特点。因此，需要提供一种操作方便，注浆效率高，注浆效果好的注浆设备。

技术实现要素：

本实用新型的目的在于提供一种真空高压便捷式陶瓷注浆机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种真空高压便捷式陶瓷注浆机，包括缸体，所述缸体的上端安装有伺服电机，所述伺服电机的下端设有搅拌轴，所述搅拌轴的下端安装有三个搅拌扇叶，所述缸体的上端安装有压力表，所述压力表的下端连通有真空气压管，所述缸体的左侧连通有第一泥浆管，所述缸体左侧下端连通有注水管，所述注水管的一侧设有水阀旋钮，所述缸体的下端固定连接有支撑脚架，所述缸体的下端中间安装有出浆口，所述出浆口的下端设有真空泵，所述真空泵的右端连通有第二泥浆管，所述第二泥浆管的一端安装有注浆器，所述注浆器的上端固定连接滑块，所述滑块活动连接在支撑架上端，所述支撑架的上部右端设有控制器，所述控制器通过电路连接伺服电机，所述控制器通过电路连接真空泵，所述支撑架的下端设有盛物台，所述盛物台的右端设有取物台，所述支撑架的中间安装有中柱，所述中柱的下端设有机械手臂，所述中柱的内部中间设有刹车电机，所述刹车电机通过电路连接控制器，所述刹车电机通过转轴连接第一齿轮，所述机械手臂的尾端设有第二齿轮，所述第一齿轮通过啮合连接第二齿轮，所述机械手臂的前端设有模具盒。

优选的，所述第二齿轮通过固定杆固定在机械手臂的内部末端。

优选的，所述机械手臂通过卡扣扣接在中柱上。

优选的，所述注浆器的内部设有三层的滤网。

与现有技术相比，本实用新型的有益效果是：该真空高压便捷式陶瓷注浆机的缸体设有搅拌轴和搅拌扇叶，防止泥浆输送过来时带有气泡，或搅拌时不均匀，进行二次搅拌，设有真空泵和真空气压管，输送更加方便，降低成本，设有三层的滤网，防止大颗粒进入模具，影响陶瓷形状和美观，自动灌装模具，减少人力使用，提高效率。

附图说明

图1为本实用新型的整体结构示意图；

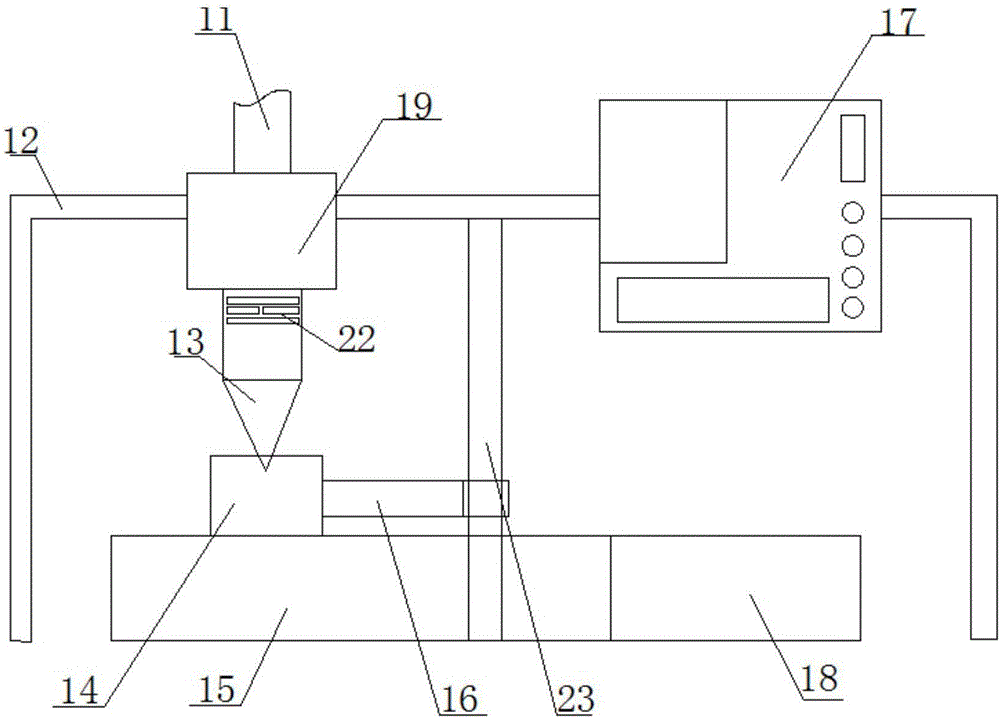

图2为本实用新型的注浆机局部放大图；

图3为本实用新型的机械手臂局部放大图；

图4为本实用新型的电路原理图。

图中：1缸体、2伺服电机、3搅拌扇叶、4支撑脚架、5真空泵、6压力表、7真空气压管、8 第一泥浆管、9注水管、10水阀旋钮、11第二泥浆管、12支撑架、13注浆器、14模具盒、15盛物台、16机械手臂、17控制器、18取物台、19滑块、20搅拌轴、21出浆口、22滤网、23中柱、24刹车电机、25第一齿轮、26第二齿轮、27固定杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种真空高压便捷式陶瓷注浆机，包括缸体1，缸体1的上端安装有伺服电机2，伺服电机2的下端设有搅拌轴20，搅拌轴20的下端安装有三个搅拌扇叶3，对泥浆进行二次搅拌，使泥浆更加均匀，更好的消除气泡带来的影响，缸体1的上端安装有压力表6，压力表6的下端连通有真空气压管7，真空高压输送泥浆，缸体1的左侧连通有第一泥浆管8，缸体1左侧下端连通有注水管9，注水管9的一侧设有水阀旋钮10，缸体1的下端固定连接有支撑脚架4，缸体1的下端中间安装有出浆口21，出浆口21的下端设有真空泵5，真空泵5的右端连通有第二泥浆管11，第二泥浆管11的一端安装有注浆器13，注浆器13的内部设有三层的滤网22，防止大颗粒进入模具盒14，影响模具塑形，注浆器13的上端固定连接滑块19，滑块19活动连接在支撑架12上端，可带动注浆器13自由移动，支撑架12的上部右端设有控制器17，控制器17通过电路连接伺服电机2，控制搅拌速率，控制器17通过电路连接真空泵5，支撑架12的下端设有盛物台15，盛物台15的右端设有取物台18，支撑架12的中间安装有中柱23，中柱23的下端设有机械手臂16，机械手臂16通过卡扣扣接在中柱23上，中柱23的内部中间设有刹车电机24，刹车电机24通过电路连接控制器17，刹车电机24通过转轴连接第一齿轮25，机械手臂16的尾端设有第二齿轮26，第二齿轮26通过固定杆27固定在机械手臂16的内部末端，第一齿轮25通过啮合连接第二齿轮26，机械手臂16的前端设有模具盒14。

本实用新型在具体实施时：工作人员通过控制器17先设置好伺服电机2工作速率，压力改变时间及机械手臂16转动时间，然后工作人员开启控制器17的工作按钮，抽离压强，泥浆由第一泥浆管8进入缸体1，伺服电机2开始工作，对泥浆进行二次搅拌，控制器17控制真空泵5工作，将泥浆送入第二泥浆管11，进入注浆器13，对模具盒14进行灌浆，注好泥浆后，机械手臂16转动将模具盒14放在取物台18上，然后取来下一个模具进行注浆。
