一种自动校正的料理机的制作方法

本申请涉及食品加工领域，尤指一种料理机。

背景技术：

现有料理机，其粉碎刀固定套和搅拌杯是分开的零组件，它们的装配组合是通过一密封圈隔离，螺母锁紧固定的；密封圈和粉碎刀固定套配合面是两圈直平行圆柱面，这种零组件的密封圈只是纯粹的密封作用，在装配密封圈和粉碎刀固定套时，通常因密封圈和搅拌杯、或密封圈和粉碎刀固定套间存在间隙，会出现粉碎刀固定套装配偏心的情况。

技术实现要素：

为了解决上述技术问题中的至少之一，本申请提供了一种料理机，粉碎刀固定套在装配过程中可自动校正，克服了粉碎刀固定套在装配过程中偏心的问题，装配后的粉碎刀固定套的同心度会更好，粉碎刀组件高速旋转时对粉碎刀固定套产生的噪音会更小。

为了达到本申请目的，本申请提供了一种料理机，包括：机座；设置在机座内的电机；和设置在机座上的粉碎杯，所述粉碎杯包括：底壁上设置有安装孔的粉碎杯本体；粉碎刀固定套，穿装在所述安装孔内、并固定在所述粉碎杯本体上；环形的密封圈，位于所述粉碎刀固定套和所述安装孔的孔壁之间，用于密封所述安装孔的孔壁和所述粉碎刀固定套之间的缝隙；和粉碎刀组件，可转动地穿装在所述粉碎刀固定套上；所述密封圈固定套装在所述安装孔的孔壁上、并使所述密封圈的内侧面形成口径自上至下渐缩的第一导向斜面，所述粉碎刀固定套的外侧面上具有直径自上至下渐缩的第二导向斜面，所述第二导向斜面抵压在所述第一导向斜面上。

可选地，所述密封圈的内侧面为圆台形侧面。

可选地，所述安装孔为圆台形孔，所述密封圈的外侧面为圆台形侧面。

可选地，所述安装孔的口径自上至下渐缩。

可选地，所述密封圈和所述粉碎刀固定套之间、以及所述密封圈和所述安装孔的孔壁之间设置有辅助配合结构，所述辅助配合结构用于阻止所述粉碎杯本体、所述密封圈和所述粉碎刀固定套相对转动。

可选地，所述辅助配合结构为导向筋和导向槽的配合结构，或为两个导向倾斜平面的配合结构。

可选地，所述密封圈的上边缘处具有向外横向延伸的环形的第一外沿边、下边缘处具有向外横向延伸的环形的第二外沿边，所述第一外沿边包覆在所述安装孔的上端面上、所述第二外沿边包覆在所述安装孔的下端面上。

可选地，所述第一外沿边的上表面上设置有密封凸筋，所述粉碎刀固定套的上部具有限位帽，所述限位帽的下表面抵压在所述密封凸筋上。

可选地，所述粉碎刀固定套下部的外侧面上具有轴肩和连接螺纹，所述轴肩位于所述连接螺纹的上方，螺母旋紧在所述连接螺纹上，所述螺母的上表面同时抵压所述第二外沿边的下表面和所述轴肩的下表面。

可选地，所述密封圈为弹性密封圈，所述弹性密封圈的材质为橡胶或硅胶。

与现有技术相比，本实用新型提供的料理机，第一密封圈的内侧面上形成口径自上至下渐缩的第一导向斜面，粉碎刀固定套的外侧面上具有直径自上至下渐缩的第二导向斜面，第二导向斜面抵压在第一导向斜面，此结构保证了粉碎刀固定套在装配过程中可自动校正，克服了粉碎刀固定套在装配过程中偏心的问题，装配后的粉碎刀固定套的同心度会更好，粉碎刀组件高速旋转时对粉碎刀固定套产生的噪音也会更小。

本申请的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本申请而了解。本申请的目的和其他优点可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。

附图说明

附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。

图1为本实用新型一个实施例所述料理机的剖视结构示意图；

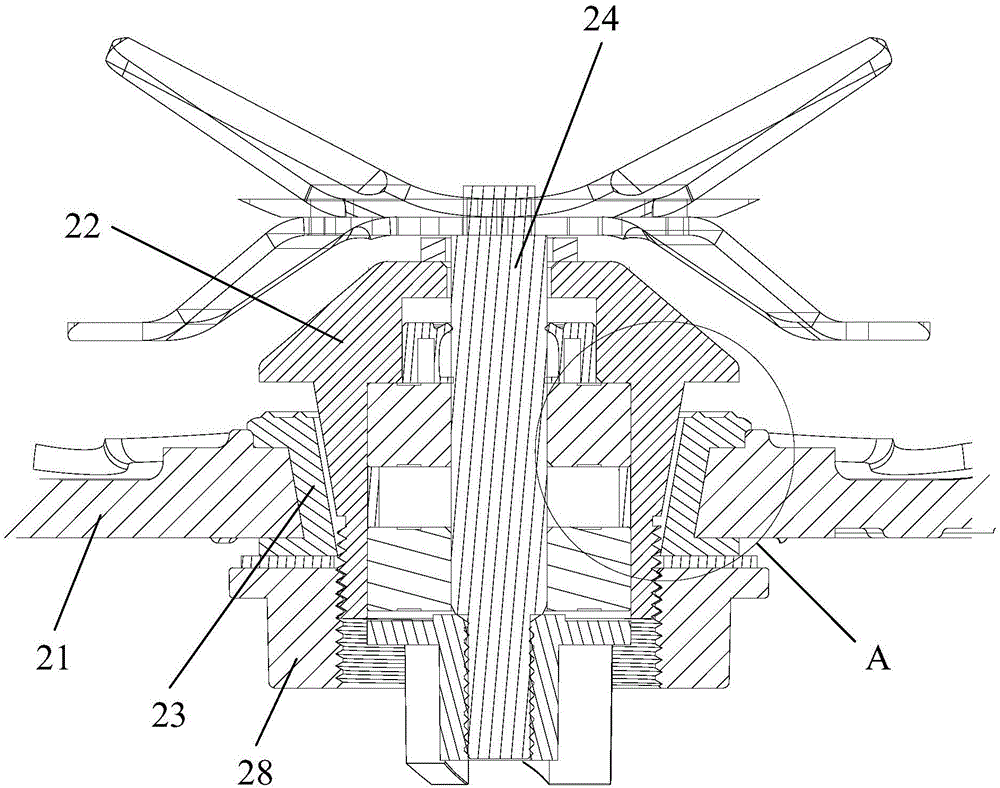

图2为图1中粉碎杯本体未完全组装状态的剖视局部结构示意图；

图3为图2中的A部放大结构示意图；

图4为图1中粉碎杯本体完全组装状态的剖视局部结构示意图；

图5为图4中的B部放大结构示意图；

图6为图1中粉碎杯本体、粉碎刀固定套和密封圈的分解结构示意图；

图7为本实用新型另一个实施例所示的料理机中的粉碎刀固定套和密封圈的分解结构示意图。

其中，图1至图7中附图标记与部件名称之间的对应关系为：

1 机座，11 电机，2 粉碎杯，21 粉碎杯本体，22 粉碎刀固定套，221 轴肩，222 连接螺纹，23 密封圈，231 第一外沿边，232 第二外沿边，233 密封凸筋，24 粉碎刀组件，25 第一导向斜面，26 第二导向斜面，27 辅助配合结构，28 螺母。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚明白，下文中将结合附图对本申请的实施例进行详细说明。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

在下面的描述中阐述了很多具体细节以便于充分理解本申请，但是，本申请还可以采用其他不同于在此描述的方式来实施，因此，本申请的保护范围并不受下面公开的具体实施例的限制。

下面结合附图描述本申请一些实施例的料理机。

本申请提供的一种自动校正的料理机，如图1所示，包括：机座1；设置在机座1内的电机11；和设置在机座1上的粉碎杯2，粉碎杯2包括：底壁上设置有安装孔的粉碎杯本体21；粉碎刀固定套22，穿装在安装孔内、并固定在粉碎杯本体21上；环形的密封圈23，位于粉碎刀固定套22和安装孔的孔壁之间，用于密封安装孔的孔壁和粉碎刀固定套22之间的缝隙；和粉碎刀组件24，可转动地穿装在粉碎刀固定套22上；如图2至图7所示，密封圈23固定套装在安装孔的孔壁上、并使密封圈23的内侧面形成口径自上至下渐缩的第一导向斜面25，粉碎刀固定套22的外侧面上具有直径自上至下渐缩的第二导向斜面26，第二导向斜面26抵压在第一导向斜面25上。

本实用新型提供的料理机，第一密封圈23的内侧面上形成口径自上至下渐缩的第一导向斜面25，粉碎刀固定套22的外侧面上具有直径自上至下渐缩的第二导向斜面26，第二导向斜面26抵压在第一导向斜面25，此结构保证了粉碎刀固定套22在装配过程中可自动校正，克服了粉碎刀固定套22在装配过程中偏心的问题，装配后的粉碎刀固定套22的同心度会更好，粉碎刀组件24高速旋转时对粉碎刀固定套22产生的噪音也会更小。

再者，密封圈23可采用弹性密封材料制作，并使密封圈23的压缩量控制在一定量的范围内，粉碎刀固定套22可以在密封圈23内左右摇摆，以此来调整粉碎刀固定套22的同心度和减缓粉碎刀固定套22偏心带来的振动；且弹性密封圈和粉碎刀固定套22是两种媒质质点疏密程度相差很大不同材料，声波穿过两种媒质质点疏密程度不同材料，产生温度梯度可最大限度使声能转化为热能，加速声能的衰减，从而起到降噪作用，可有效降低噪音。

在装配时，粉碎刀固定套22固定好后，第一导向斜面25和第二导向斜面26抵触贴紧、并不压死密封圈23，确保校正对中、并具备径向的摆动量，粉碎刀固定套22可以左右摆动，以此来调整粉碎刀组件24和电机11组装的同轴度、解决二者偏轴产生的大噪音问题，实现了降声减噪的目的，同时还延长了粉碎刀组件24和电机11的使用寿命。

密封圈23的内侧面为圆台形侧面，圆台形侧面即为第一导向斜面25，粉碎刀固定套22装在密封圈23内、沿着第一导向斜面25向中心滑动并自动对中，这样就保证了粉碎刀固定套22安装之后是正心的。

安装孔为圆台形孔，密封圈23的外侧面为圆台形侧面，且安装孔的口径自上至下渐缩。

安装孔为圆台形孔，且口径自上至下渐缩，这样在安装粉碎刀固定套22时，安装在安装孔处的密封圈23就不会因产生向下的力而发生脱离和掉落的问题，保证了粉碎刀固定套22的安装可靠性。

当然，安装孔为圆柱形孔，密封圈23的外侧面为圆柱形侧面等，也可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，但应属于本申请的保护范围内。

如图6和图7所示，密封圈23和粉碎刀固定套22之间、以及密封圈23和安装孔的孔壁之间设置有辅助配合结构27，辅助配合结构27用于阻止粉碎杯本体21、密封圈23和粉碎刀固定套22相对转动，料理机工作状态下就不会在粉碎杯本体21、密封圈23和粉碎刀固定套22之间产生缝隙而泄漏物料。

具体地，辅助配合结构27为导向筋和导向槽的配合结构，或者为两个导向倾斜平面的配合结构；此两种结构简单、方便制作，均实现了限位的作用。

如图2至图7所示，密封圈23的上边缘处具有向外横向延伸的环形的第一外沿边231、下边缘处具有向外横向延伸的环形的第二外沿边232，第一外沿边231包覆在安装孔的上端面上、第二外沿边232包覆在安装孔的下端面上，对安装孔的两个端面进行包覆，确保密封紧密、不泄露（密封圈23的三个面起密封作用，三道密封，密封更可靠）。

进一步地，第一外沿边231的上表面上设置有密封凸筋233，粉碎刀固定套22的上部具有限位帽，限位帽的下表面抵压在密封凸筋233上，在确保密封性提升的同时，此结构的粉碎刀固定套22在轴向上也有一定的跳动量，即粉碎刀固定套22柔性安装在粉碎杯本体21内，更好地缓解了粉碎刀组高速旋转和不平衡负载带来的振动和噪声，提高粉碎刀固定套22、粉碎刀组件24和电机11的整体使用寿命。

而且，粉碎刀固定套22与粉碎杯本体21之间具有轴向摆动和径向跳动，还可减小粉碎刀组件24的连接轴与轴承之间的磨损，减小二者间的转动产生的摩擦力，提升连接轴和轴承的使用寿命。

如图2至图5所示，粉碎刀固定套22下部的外侧面上具有轴肩221和连接螺纹222，轴肩221位于连接螺纹222的上方，螺母28旋紧在连接螺纹222上，螺母28的上表面同时抵压第二外沿边232的下表面和轴肩221的下表面。

密封圈23轴向的压缩量的控制通过轴肩221来实现，螺母28锁到位时，被轴肩221顶住不能再往上压缩密封圈23，确保了密封圈23的轴向压缩量、有利于员工操作。

较好地，密封圈23为弹性密封圈，弹性密封圈的材质为橡胶或硅胶，具备降噪、隔音的作用，弹性密封圈的柔性吸收了粉碎刀固定套22的振动，可吸收噪声、降低噪音。

本申请料理机的噪音测试与相关技术中的料理机的噪音测试（30厘米处噪音测试）相比，噪声降低了6dB（A）。

综上所述，本实用新型提供的料理机，第一密封圈的内侧面上形成口径自上至下渐缩的第一导向斜面，粉碎刀固定套的外侧面上具有直径自上至下渐缩的第二导向斜面，第二导向斜面抵压在第一导向斜面，此结构保证了粉碎刀固定套在装配过程中可自动校正，克服了粉碎刀固定套在装配过程中偏心的问题，装配后的粉碎刀固定套的同心度会更好，粉碎刀组件高速旋转时对粉碎刀固定套产生的噪音也会更小。

在本申请的描述中，术语“安装”、“相连”、“连接”、“固定”等均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本申请中的具体含义。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本申请的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

虽然本申请所揭露的实施方式如上，但所述的内容仅为便于理解本申请而采用的实施方式，并非用以限定本申请。任何本申请所属领域内的技术人员，在不脱离本申请所揭露的精神和范围的前提下，可以在实施的形式及细节上进行任何的修改与变化，但本申请的专利保护范围，仍须以所附的权利要求书所界定的范围为准。
