一种自动平移气密门充气密封胶条的制作方法

本实用新型涉及一种自动平移气密门充气密封胶条。

背景技术：

医院自动平移气密门的密封大都主要有两种方式：一是采用装在门页框架铝材里侧和底部的D形密封胶条来密封；二是采用装在门页框架铝材里侧和底部的密封毛条来实现密封。

但是，对于第一种密封方式要求门机导轨需要加工落槽结构，以保证门页走轮在到密封位置时有向下向后的运动和趋势，使门页上D形密封胶压紧装饰框，达到密封状态。因此在开启门页的时候，自动平移的电机要克服落槽的阻力作功，电机会有较大的发热，这样对电机的功率要求较高；整个门的开启和关闭过程会有较大的噪音。

对于第二种密封方式虽然门机导轨可以不需要加工落槽结构，在门页关时通过毛条的毛刷变形来实现密封，但是这种密封只是简单的隔断，不能较为完全的对里外进行密封隔绝，特别是对于里面外面外区域有压力差的医用场合。

技术实现要素：

本实用新型其目的就在于提供一种自动平移气密门充气密封胶条，解决了医用移门开启和关闭过程会有较大的噪音，且密封隔绝效果不佳的问题，本实用新型分断模压，四角整体成型，耐压和抗疲劳，较为结实耐用，大大改善了整个自动平移门的运行噪音，具有安装维修方便 、操作简单的特点。

实现上述目的而采取的技术方案，包括卡装在门页边框内胶条安装卡位上的胶条平面凸台，所述胶条平面凸台下端设有“U”型胶条，“U”型胶条下端设有密封凸台，所述胶条平面凸台和“U”型胶条以及密封凸台为一体成型，胶条平面凸台和“U”型胶条之间形成密封状态的充气腔，所述充气腔为前后对接形成口型体的腔体，充气腔包括相互垂直的上端角部和下端角部，所述上端角部部位的胶条平面凸台上设有进气口和出气口。

有益效果

与现有技术相比本实用新型具有以下优点。

1.安装维修方便 ,操作简单；

2.分断模压，四角整体成型，耐压和抗疲劳，较为结实耐用，密封效果好；

3.大大改善了整个自动平移门的运行噪音问题。

附图说明

下面结合附图对本实用新型作进一步详述。

图1为本实用新型的结构示意图；

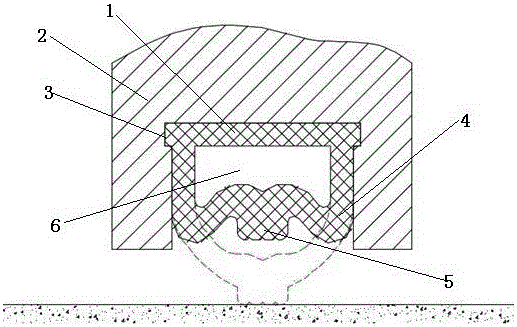

图2为本实用新型未工作状态的横截面结构示意图；

图3为本实用新型工作状态结构示意图。

具体实施方式

本装置包括卡装在门页边框2内胶条安装卡位3上的胶条平面凸台1，如图1、图2所示，所述胶条平面凸台1下端设有“U”型胶条4，“U”型胶条4下端设有密封凸台5，所述胶条平面凸台1和“U”型胶条4以及密封凸台5为一体成型，胶条平面凸台1和“U”型胶条4之间形成密封状态的充气腔6，所述充气腔6为前后对接形成口型体的腔体，充气腔6包括相互垂直的上端角部8和下端角部7，所述上端角部8部位的胶条平面凸台1上设有进气口9和出气口10。

所述上端角部8和下端角部7为一体成型结构。

工作原理

如图3所示，充气胶条的胶条平面凸台1安装在门页边框2内的的胶条安装卡位3上，进气管9、出气管10由门页边框2中间穿出，然后按图3接好外部用于充放气的元部件，未接入压力气体时，充气胶条自由状态缩在门页边框2內部，密封凸台5不高于门页边框2外平面；当门页运行至门洞的密封位时电磁阀打开，气源经单向截止阀、减压阀、电磁阀和三通接头进入充气胶条的充气腔6内，充气腔6在门页边框2内向外侧方向膨胀，使“U”型胶条4部位将门页边框2与地面间的间隙填充，密封凸台5紧贴地面或者门洞边框，此时门完全气密封；当门页需要开启时，在PCB电控板的控制下，电磁阀换向，进气口9关闭，微型真空泵接通胶条后开始抽气，充气腔6恢复到自由状态，这样门页的密封状态消除，门可以开启。
