本实用新型涉及一种组合式料理机杯盖。
背景技术:
食品料理机是厨房中使用较广的小型家电,食品料理机工作时通过搅拌刀高速转动,在水流帮助下反复搅碎食品。现有的食品料理机杯盖通常是一体式杯盖,杯盖上设置有食品投放口、防溢电极等部件,结构复杂,清洁麻烦,加工难度大,同时杯盖下部与食品接触,对制作材料的要求高,因此要求杯盖整体采用较为昂贵的材料制作,成本较高。
技术实现要素:
为了解决上述技术问题,本实用新型的目的在于提供一种组合式料理机杯盖,将杯盖分为上盖和下盖,上盖和下盖各自的结构对比杯盖简化了,易于加工生产。
本实用新型所采用的技术方案是:
一种组合式料理机杯盖,所述杯盖由上盖和下盖组成,所述下盖位于下方与料理机的杯体连接,所述上盖固定在下盖上方,所述上盖和下盖中部设置有食品投放口。
进一步,所述上盖和下盖采用超声波焊接固定。
进一步,所述上盖和下盖采用螺钉连接固定。
进一步,所述上盖和下盖采用相互对应的卡扣结构固定。
进一步,所述上盖和下盖采用粘胶连接固定。
进一步,所述上盖和下盖采用二次注塑连接固定。
进一步,所述下盖上设置有对上盖限位用的凹槽。
进一步,所上盖和下盖之间设置有防水密封圈,通过密封圈来实现防水,防止水进入杯盖内层导致发臭。
进一步,所述下盖上设置有避水槽,所述防水密封圈设置在避水槽内,所述上盖对应防水密封圈设置有压筋。
本实用新型的有益效果是:
本实用新型的料理机杯盖由上盖和下盖组成,可以避免因杯盖形状而导致内表面不好清洁的问题,下盖内表面可以做得比较平顺圆滑,方便清洗;上盖与下盖分别成型,降低制作难度,再组合在一起,可以实现比较复杂的结构;下盖因使用环境要求比较高,可以用采用较好的材料,而上盖则可以采用一般材料,降低成本。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单说明。显然,所描述的附图只是本实用新型的一部分实施例,而不是全部实施例,本领域的技术人员在不付出创造性劳动的前提下,还可以根据这些附图获得的其他设计方案和附图。
图1是本实用新型的组合式料理机杯盖的结构示意图。

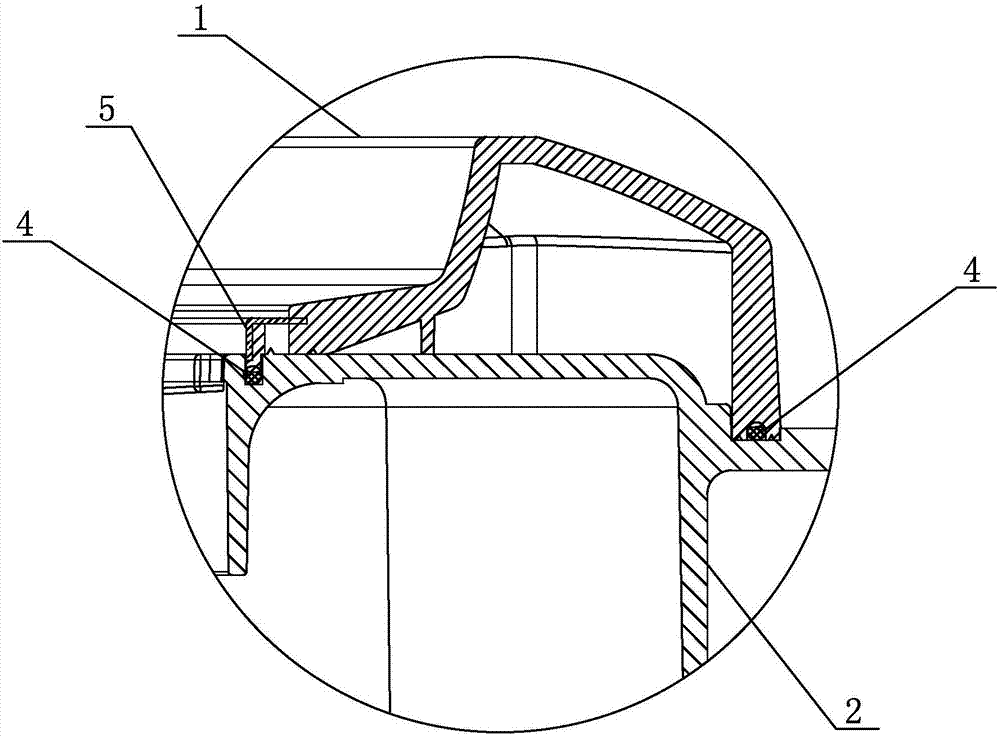

图2是图1中A处的放大示意图。
具体实施方式
以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述,以充分地理解本实用新型的目的、特征和效果。显然,所描述的实施例只是本实用新型的一部分实施例,而不是全部实施例,基于本实用新型的实施例,本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例,均属于本实用新型保护的范围。
参照图1、图2,图1和图2提供了本实用新型的优选实施例,一种组合式料理机杯盖,所述料理机包括杯体和杯盖,所述杯盖由上盖1和下盖2组成,下盖2位于下方与料理机的杯体连接,上盖1固定在下盖2上方。本实用新型的料理机杯盖由上盖1和下盖2组成,可以避免因杯盖形状而导致内表面不好清洁的问题,下盖2内表面可以做得比较平顺圆滑,方便清洗;上盖1与下盖2分别成型,降低制作难度,再组合在一起,可以实现比较复杂的结构;下盖2因使用环境要求比较高,可以用采用较好的材料,而上盖1则可以采用一般材料,降低成本。
进一步,在本实施例中,所述下盖2上设置有弹性卡块21,所述上盖1对应弹性卡块21设置有卡槽,上盖1和下盖2通过相互配合的弹性卡块21和卡槽卡扣固定。此外,在其他实施例中,所述上盖1和下盖2之间还可以采用超声波焊接、螺钉连接、粘胶连接或二次注塑等方式固定。
为了防止水进入杯盖内层导致发臭,在本实施例中,所述下盖2上设置有避水槽,避水槽内设置有防水密封圈4,上盖1对应防水密封圈4设置有压筋。下盖上还设置有对上盖进行限位的凹槽。
所述上盖1和下盖2中部设置有食品投放口3,所述上盖1在食品投放口3周边设置有防溢电极5,上盖1和下盖2之间还设置有开关触发组件6,防溢电极5连接开关触发组件6,当杯内的水满溢时,防溢电极5与液体接触产生信号,使开关触发组件6动作,强制关闭设置在杯体上的开关,暂时停止搅拌,防止料理机内的液体满溢飞溅。
以上具体结构和尺寸数据是对本实用新型的较佳实施例进行了具体说明,但本实用新型创造并不限于所述实施例,熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换,这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
