一种预制混凝土密肋桁架钢筋保温箱型构件的制作方法

本发明涉及一种预制混凝土密肋桁架钢筋保温箱型构件，属于建筑工程领域。

背景技术：

目前我国建筑业常规的预制混凝土箱型构件存在自重较大，难于运输和吊装的缺点，且当用预制混凝土箱型构件做临时住所处时，存在节能效果差的缺点；而一般的带内、外保温或夹心保温的预制混凝土箱型构件，也存在以下问题：1.外贴保温材料的箱型构件，其保温材料耐久性不好，容易脱落，2.内贴保温材料的箱型构件会直接影响箱体的净空尺寸，3.采用类似“三明治”结构的夹心保温的箱型构件，往往存在混凝土壁厚较厚，或者受力性能差、易开裂等缺点。

技术实现要素：

本发明为了克服上述缺陷，其目的在于提供一种轻质，保温效果稳定持久且结构受力清晰明确的预制混凝土密肋桁架钢筋保温箱型构件，能有效降低构件自重，最大化扩展箱体内空尺寸，且保温节能效果优异。多个此种箱型构件单元拼接在一起可用建设地下管廊、临时或半永久性住所。

本发明为了实现上述目的，采用如下技术方案：

一种预制混凝土密肋桁架钢筋保温箱型构件，它包括四边围合的混凝土板，并且围合成箱型结构，混凝土板的内部结构为带有桁架钢筋Ⅰ、桁架钢筋Ⅱ的密肋条形混凝土；

密肋条形混凝土与上下两层带钢丝平网的薄壁板状混凝土形成一个类似排架的蜂窝式结构；

密肋条形混凝土内部的桁架钢筋Ⅰ、桁架钢筋Ⅱ在转角处进行有效搭接；增强整体性。

所述密肋条形混凝土中，箱型构件转角边缘处的条形混凝土内部设若干竖向钢筋及箍筋；

所述密肋条形混凝土中，在箱型构件洞口边缘的条形混凝土内部设多条桁架钢筋Ⅱ，主要起框架柱的作用。

进一步的，薄壁板状混凝土的上下层之间的空腔采用带保温功能的建筑材料填充。

所述密肋条形混凝土中的桁架钢筋为结构的受力钢筋，承担着建筑框架结构中类似框架梁钢筋的作用，可以根据构件尺寸和受力形态的改变调整成单个桁架钢筋或多个桁架钢筋。

所述带桁架钢筋的密肋条形混凝土与带钢丝平网的板状混凝土组合形成一个类似排架结构的梁板结构体系，这样受力传力路径清晰明确，极大的减少了混凝土与钢筋的用量。

所述蜂窝式结构中的空腔部分可以用带保温功能的有机或无机的建筑材料进行填充，也可以什么都不填，保持空腔，空腔的形状既可以是一个长方形，也可以是正方形、圆形、椭圆形、或者是任意的多边形。

所述带钢丝平网的板状薄壁混凝土中的钢丝平网，为薄壁混凝土的受力钢筋和抗裂钢筋，防止混凝土板面出现裂缝，钢丝平网可以根据构件尺寸和受力形态来调整技术参数，可以调整成钢筋平网、钢丝网架以及钢筋网架等抗弯设计的钢筋组合形式。

所述钢丝平网和桁架钢筋应有有效连接，可以焊接在一起也可以绑扎在一起。

所述该箱型构件的混凝土，其混凝土材料可以为各种混凝土，如普通混凝土，高强混凝土，自密实混凝土，泡沫混凝土等。

本发明的有益效果：

本发明可以让传统混凝土箱体构件在不影响抗力性能的前提下，自重减轻一半以上；

本发明减少火灾隐患；

本发明减低了混凝土和钢筋的用量；

本发明使得混凝土箱体构件具体保温节能功能，拓展了箱体构件在建筑领域的应用范围。

本发明实现工厂化生产，方便快捷，大大缩短建筑建造的时间。

附图说明

图1为本发明的箱型构件三维示意图；

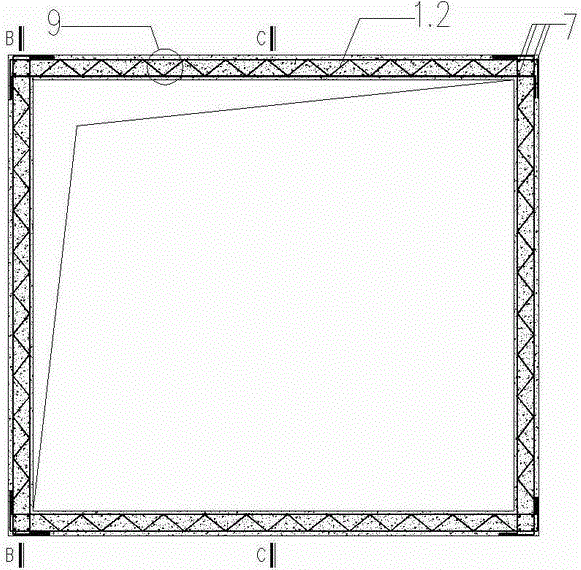

图2为本发明的箱型构件正立面示意图；

图3为本发明A-A剖面的示意图；

图4为本发明B-B剖面的示意图；

图5为本发明C-C剖面的示意图；

图6为本发明D-D剖面的示意图；

图7为本发明蜂窝结构示意图；

图8为本发明A-A剖面的分解图；

图9为本发明A-A剖面的局部节点图；

图10为本发明B-B剖面的分解图；

图11为本发明C-C剖面的分解图；

图12为本发明D-D剖面的分解图；

图13为本发明使用状态示意图。

具体实施方式

下面结合附图对本发明进行详细描述：

一种预制混凝土密肋桁架钢筋保温箱型构件，它包括四边围合的混凝土板，并且围合成箱型结构，混凝土板的内部结构为带有桁架钢筋Ⅰ1.1、桁架钢筋Ⅱ1.2的密肋条形混凝土2；

密肋条形混凝土2与上下两层带钢丝平网3的薄壁板状混凝土4形成一个类似排架的蜂窝式结构（图7）；

密肋条形混凝土2内部的桁架钢筋Ⅰ1.1、桁架钢筋Ⅱ1.2在转角处进行有效搭接，增强整体性。

所述密肋条形混凝土2中，箱型构件转角边缘处的条形混凝土6内部设若干竖向钢筋7及箍筋8，主要起框架梁作用。

所述密肋条形混凝土2中，在箱型构件洞口边缘的条形混凝土9内部设多条桁架钢筋Ⅱ1.2。

薄壁板状混凝土4的上下层之间的空腔采用带保温功能的建筑材料5填充。
