一种液态热沥青双计量装置的制作方法

本实用新型涉及筑路机械设备技术领域，尤其涉及一种液态热沥青双计量装置。

背景技术：

在沥青混合料搅拌时，需要按一定比例加入沥青，从而保证沥青混合料的质量，因此用于沥青混合料搅拌装置的沥青计量装置是一种重要的筑路设备，沥青的供给量的多少直接影响沥青混合料的配比，不符合要求的配比将会影响公路的修补质量，所以如何更精确地控制沥青混合料的供给量是延长沥青路面寿命、降低维修成本必须要考虑的问题。

现有的沥青流量计量工具有容积式流量计、涡街流量计、电磁流量计、超声波流量计和质量流量计等，然而以上计量工具敏感性较高，工作过程中不稳定，结构复杂。专利号为CN200920066156.4的实用新型专利，公开了一种液态沥青计量装置，包括沥青箱、沥青计量筒、驱动缸、PLC 控制器，其中，所述沥青计量筒的活塞杆上装有位移传感器，该位移传感器与PLC 控制器连接，由PLC 控制器通过位移传感器的信号控制所述驱动缸，所述装置型对沥青的计量非常准确，能使沥青混合料配比误差控制在0.5％以内，但是此装置比较适合小容量沥青流量的计量，而对于大容量沥青流量的计量若采用此装置，必须扩大沥青计量筒的容量，沥青计量筒里活塞杆的运动需要功率比较大的驱动缸，PLC 控制器控制驱动缸运动的精确度会因此下降，使沥青计量效率下降，成本高，操作不方便。

为解决上述技术问题，专利号为CN201420686861.5的实用新型专利，公开了一种路面养护车沥青计量装置，所述装置包括支架、计量箱、进料管和排料管，计量箱上设置有控料装置，根据控料装置中的齿轮齿条的传动调节带有刻度的条形孔，控制计量箱的灌注量，计量每釜沥青用量，所述装置中不含传感器，结构简单，解决了以往计量设备敏感性高、工作不稳定、不易控制的问题，但是其精确性相对下降，而且根据搅拌釜沥青的用量，还要人工计算控料装置中条形孔的刻度，不够直观。

综上，一种高效直观、精确计量、成本较低、操作方便且适用于大容量沥青容量计量的装置是目前沥青流量计量中有待解决的问题。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种适用于大容量沥青计量的液态热沥青双计量装置，在专利号为CN201420686861.5的实用新型专利的基础上做了相应的改进，有效解决了目前热沥青计量装置中存在的效率低、不直观、计量不精确、操作不方便的问题，本实用新型所述的液态热沥青双计量装置，设置有控料装置、平均分流装置以及位于排料管末端的流量计，通过控料装置的一级流量控制、平均分流装置分流控制非整数流量和流量计的二级流量监控，实现了液态热沥青双计量控制，操作简单直观、效率高、计量精确，可满足沥青混合料的不同配比需要。

本实用新型解决其技术问题所采用的技术方案是：所述液态热沥青双计量装置包括沥青罐支架、沥青计量箱、进料管、排料管，所述沥青计量箱刚接在沥青罐支架的上端，沥青计量箱的上端入口处设置有进料管，所述进料管通过输料管道与沥青罐支架下方的沥青罐相通；沥青计量箱的下端出口处设置有排料管，排料管上设置有排料阀，其特征在于，所述沥青计量箱的内部被钢板分割成体积相等的两部分，中间钢板位置设置有平均分流装置，所述平均分流装置包括：焊接在中间钢板上端的水平加强筋，水平加强筋中间设置有通孔，通孔里安装有竖直提升杆，提升杆的上端由蝶形螺母固定在加强筋上，提升杆的底端与活动板钢接，活动板同平面的两侧分别设置有压板，压板通过螺栓、连接销穿过底板固定在中间钢板上；所述沥青计量箱的一侧设置有控料装置，控料装置包括：焊接在沥青计量箱外表面的两个相互对称的固定板，与固定板在同一平面的拉板，拉板外表面通过螺栓连接有齿条，齿条的下端设置有与之相配合的齿轮，齿轮固定在沥青计量箱下方的沥青罐支架上，所述齿轮通过连接轴与外置流量表相连；所述沥青计量箱下端排料管的出口处设置有流量计。

本实用新型所述的钢板焊接在沥青计量箱的内部，所述钢板分为三部分，分别为平行于所述固定板平面的两部分钢板和垂直于所述固定板平面的中间钢板。

本实用新型所述的提升杆为螺纹杆。

本实用新型所述的拉板和活动板的横截面为梯形，可进行上下运动。

本实用新型所述的齿条的上端穿接有定位销，防止齿条到达最低点时滑入沥青罐，起到限位的作用。

本实用新型所述的外置流量表包括指针和表盘，其中表盘设置为双排读数，且对应读数为2倍关系。

本实用新型的有益效果是，所述液态热沥青双计量装置包括设置于沥青计量箱箱体一侧的控料装置、沥青计量箱内部的平均分流装置以及沥青计量箱外部排料管末端的流量计，通过控料装置里外置流量表的流量设定实现沥青流量的一级控制，并利用平均分流装置的平均分流实现非整数沥青流量的控制，再结合流量计的二级流量监控，实现沥青流量的双计量控制，与现有技术相比，所述装置操作简单直观、效率高、计量精确，可满足沥青混合料的不同配比需要。

附图说明

附图1是本实用新型俯视结构示意图；

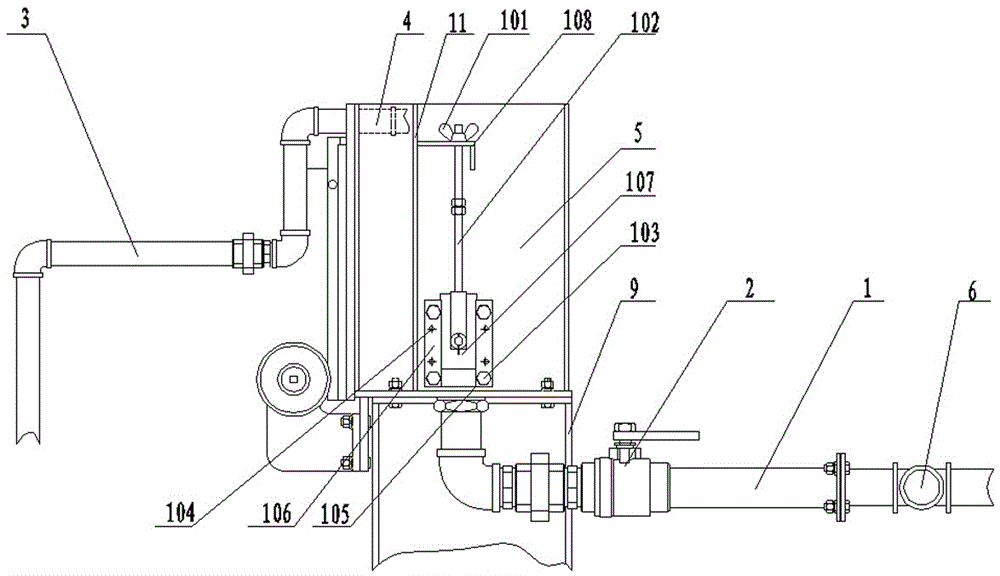

附图2是本实用新型主视结构示意图；

附图3是本实用新型左视结构示意图；

附图4是附图3中外置流量表的结构示意图；

附图中：1.排料管，2.排料阀，3.输送管道，4.进料管，5.沥青计量箱，6.流量计，7.条形孔，8.控料装置，81.齿轮，82.齿条，83.固定板，84.拉板，85.连接轴，86.外置流量表，861.指针，862.表盘，87.定位销，9.沥青灌支架，10.平均分流装置，101.蝶形螺母，102.提升杆，103.螺栓，104.连接销，105.底板，106.压板，107.活动板，108.加强筋，11.钢板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明。

在附图1、附图2和附图3中，所述的液态热沥青双计量装置，包括沥青罐支架9、沥青计量箱5、进料管4、排料管1，所述沥青计量箱5刚接在沥青罐支架9的上端，沥青计量箱9的上端入口处设置有进料管4，所述进料管4通过输料管道3与沥青罐支架9下方的沥青罐相通；沥青计量箱5的下端出口处设置有排料管1，排料管1上设置有排料阀2，其特征在于，所述沥青计量箱5的内部被钢板11分割成体积相等的两部分，中间钢板11位置设置有平均分流装置10，所述平均分流装置10包括：焊接在中间钢板上端的水平加强筋108，水平加强筋108中间设置有通孔，通孔里有竖直提升杆102穿过，提升杆102的上端由蝶形螺母101固定在加强筋108上，提升杆102的底端与活动板107刚接，活动板107同平面的两侧分别设置有压板106，压板106通过螺栓103、连接销104穿过底板105固定在中间的钢板11上；所述沥青计量箱5的一侧设置有控料装置8，控料装置8包括：焊接在沥青计量箱5外表面的两个相互对称的固定板83，与固定板83在同一平面的拉板84，拉板84外表面通过螺栓连接有齿条82，齿条82的下端设置有与之相配合的齿轮81，齿轮81固定在沥青计量箱5下方的沥青罐支架9上，所述齿轮81通过连接轴85与外置流量表86相连；所述沥青计量箱5下端排料管1的出口处设置有流量计6。

所述钢板11焊接在沥青计量箱5的内部，所述钢板11分为三部分，分别为平行于所述固定板83平面的两部分钢板和垂直于所述固定板83平面的中间钢板；三部分钢板是一个整体结构，把沥青计量箱5分割成体积相同的两部分，（是否配个沥青计量箱的俯视图，更容易说明）通过提升所述提升杆102，提升杆102底部的活动板107随之提升，活动板107在压板106上向上运动，增加了条形孔的长度，从而实现所述体积相同的两部分相通，且流量均分。

所述提升杆102为螺纹杆，当所需沥青流量为非整数或沥青计量箱5的其中一部分不能满足流量要求时，手动抬升提升杆102，并用蝶形螺母101锁定，使沥青计量箱5中两个体积相同的完全相通，并实现流量均分。

所述拉板84和活动板107的横截面为梯形，它们可分别在固定板83和压板106内上下运动，实现沥青的溢流和沥青流量的均分。

所述齿条82的上端穿接有定位销87，所述定位销87的作用是防止齿条82向下运动到最低位置时滑入沥青罐，起到限位的作用。

如附图4所示，所述外置流量表86包括指针861和表盘862，所述表盘862设置为双排读数，且对应读数为2倍关系。若要使沥青计量箱5中含12L的沥青，有两种方法：一种是首先用蝶型螺母101把提升杆102锁紧在加强筋108上，使沥青计量箱5的两部分不相通，然后使指针861指到12L,多余的沥青由条形孔7溢出；另一种方法是提升提升杆102并用蝶形螺母101锁定，使沥青计量箱5的两部分相通，然后使指针861指到6L，此时沥青计量箱5的两部分沥青含量都达到6L，当超过12L时，多余的沥青从条形孔7中溢出。所述表盘双排读数呈2倍关系与平均分流装置10的打开和关闭有关。

所述液态热沥青双计量装置计量沥青的过程是，计量沥青前保证所有的阀门和通道保持关闭，进料时，打开输料通道3，同时根据沥青混合料中所需沥青的容量手动设置外置流量表86中指针861的读数，此时沥青泵把沥青罐里的沥青输送到输料通道3，由于表盘862的读数为整数，此时分为两种情况，一种是所需的沥青含量为小数；另一种是所需沥青的含量为整数。

此处以沥青含量为小数的实施例来说明，若所需沥青含量为2.5L时，此时调整外置流量表86中指针861的读数指向5L，此时5L的沥青由进料管4流入沥青计量箱5的其中一部分，当流量超过5L时，多余的沥青由条形孔7溢流到沥青计量箱5下方的沥青罐中，由于此时的沥青为液态热沥青且釜体内的温度比较高，沥青流动性好，不会发生凝固，即完成沥青流量的一级控制；然后打开平均分流装置10，即手动提升提升杆102并用蝶形螺母101锁定，提升杆102带动活动压板107向上运动，使条形孔变大，实现5L的沥青流量在沥青计量箱5里均分，使每部分含2.5L沥青，完成沥青流量的均分；然后松开蝶形螺母101，提升杆102自然下落，关闭沥青箱两箱连接通道，使沥青计量箱5的两部分不相通连，此时打开排料阀2，使沥青计量箱5内其中一部分的2.5L沥青经过排料管1，排料管1的末端设置有流量计6，实时观测流量计6的读数，当读数达到2.5L时，关闭排料阀2，实现沥青流量的二级控制。

上面结合附图对本实用新型做了详细的说明，但本实用新型不限于上述实施例，所述的平均分流装置也可采用其他机构分流，只要能实现沥青计量箱两部分相通的结构，均落在本实用新型的保护范围内。
