本实用新型属于高压开关传动技术领域,尤其是涉及一种高压开关轴承拆卸装置。
背景技术:
高压开关轴承拆卸装置属于一种专用拆卸装置,主要运用在高压开关传动轴深沟球轴承的拆卸。深沟球轴承装于轴套内,属轻微过盈配合,轴承安装后,在设备检修过程中难于拆卸,给检修工作带来极大困难。目前还没有高压开关轴承拆卸装置,拆卸过程中需先破坏轴承,最终轴承外圈仍不能取出,更不易夹取。即使轴承全部取出后,拆卸过程各种工序会对轴套内壁及端面造成比较严重的磨损与磕碰,损伤正常用件,进而影响检修进度。
技术实现要素:
本实用新型的目的在于克服现有技术的不足,提供一种高压开关轴承拆卸装置。
本实用新型解决其技术问题是采取以下技术方案实现的:
一种高压开关轴承拆卸装置,包括反凹形工装底架,在工装底架的两侧脚上穿装固定螺栓,在工装底架的中部横向放置有长方形工装上板,在工装上板的中部开孔,在中部开孔中旋装六角头螺栓,六角头螺栓的下端头与工装底架的上表面相抵,在工装上板的两侧开有对称孔,在两对称孔中分别旋装工装螺杆,在工装螺杆的下端头固装用于卡紧高压开关轴承的卡盘。
而且,在工装上板两侧的工装螺杆上分别旋装定位螺母。
本实用新型的优点和积极效果是:
1、本实用新型在高压电器传动连接中有非常重要的应用前景,相比传统的拆卸技术,具有结构合理,操作方便,装配工艺简单,省时省力,更易操作等优点。
2、本实用新型装置固定于轴套上,通过螺栓转动将轴承取出,整体提高了工作效率,降低操作难度。
附图说明

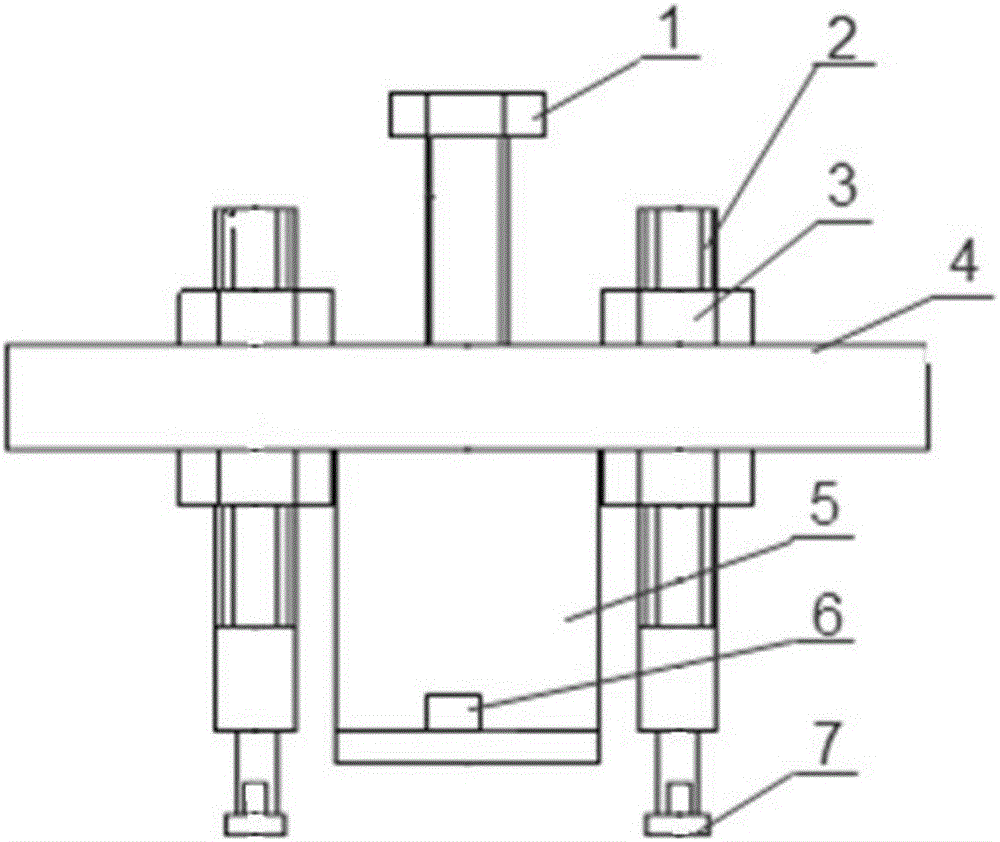

图1是本实用新型的结构示意图:
图2是图1的左视结构示意图。
具体实施方式
以下结合附图对本实用新型实施例做进一步详述,需要强调的是,以下实施方式是说明性的,而不是限定性的,不能以此实施方式作为对本实用新型的限定。
一种高压开关轴承拆卸装置,如图1所示,包括反凹形工装底架5,在工装底架的两侧脚上穿装固定螺栓6,固定螺栓将工装底架固定于将被拆卸的轴套之上,在工装底架的中部横向放置有长方形工装上板4,在工装上板的中部开孔,在中部开孔中旋装六角头螺栓1,六角头螺栓的下端头与工装底架的上表面相抵,在工装上板的两侧开有对称孔,在两对称孔中分别旋装工装螺杆2,在工装螺杆的下端头固装用于卡紧高压开关轴承的卡盘7。
在本实用新型的具体实施中,在工装上板两侧的工装螺杆上分别旋装定位螺母3,定位螺母用于进一步加强工装螺杆与工装上板的固定。
工作原理
工装底架通过螺栓固定于轴套之上,固定好后,将工装螺杆下端的卡盘套入轴承滚珠之间(安装前,事先将轴承滚珠之间凿开间隙),旋转工装螺杆使其下端的卡盘卡紧轴承,然后通过定位螺母进一步加强工装螺杆与工装上板的相对位置,最后通过旋转六角头螺栓,六角头螺栓下端抵住工装底架的上表面,带动工装上板上升,将轴承取出。
