一种多功能止门器的制作方法

本实用新型涉及日用品领域，具体的说涉及一种多功能止门器。

背景技术：

止门器是人们日常生活中常用来将门打开的一种辅助性日用品，它用于将打开的门固定住，避免门因风或其它因素而被随意关上，传统的止门器一般固定在门后方的墙角上，不能移动，只能在门完全打开时将门固定住，当门未完全打开时不能将门固定住，而生活中人们因为不同的需要往往只需要将门打开一部分，此时传统的止门器便不能发挥其固定门的作用，没有充分满足人们的使用需求，此外传统的止门器除了具有固定门的作用外没有其它特殊的用途，功能较为单一。

技术实现要素：

本实用新型要解决的技术问题是提供一种多功能止门器，它不仅在门打开呈任意角度的时候都能方便供人们将门固定住，克服传统止门器只能在门完全打开时才能将门固定住的缺点，而且人们可以根据不同门安装时门的底端离地面的高度不一样，来自由调节止门器的高度，以便更好的固定不同高度的门，此外它还增设有夜光膜，不仅在晚上能起到一定的照明作用，还能营造一种别致的氛围，功能多样，更加满足人们的使用需求。

为了达到上述目的，本实用新型提供的技术方案是：一种多功能止门器，其特征在于它包括止门体、防滑凸起、夜光膜、第一级杆、松紧旋钮、第二级杆、橡胶板；所述止门体由一水平长方体薄板，以及与水平长方体薄板上表面两正对边缘分别垂直相连的两块竖直长方体薄板组成，止门体呈半口字型凹槽状，且止门体的顶端开口，止门体上位于水平长方体薄板的下表面上固定铺设有若干个防滑凸起，止门体两侧位于两正对竖直长方体薄板的外侧表面上各固定铺设有一层夜光膜，止门体上位于水平长方体薄板的上表面中心处与第一级杆的底端固定相连，第一级杆呈竖直空心圆柱状，第一级杆的顶端圆面处开设有贯通至第一级杆内空心区域的圆形开口，第二级杆呈竖直圆柱状，第二级杆的底端从第一级杆顶端的圆形开口处套入第一级杆内的空心区域中，第二级杆能沿第一级杆内的空心区域上下滑动，且第一级杆的外侧曲面顶部设有能将第二级杆卡紧和松开的松紧旋钮；所述橡胶板水平嵌入止门体内的口字型凹槽中，且橡胶板在其底面中心处与第二级杆的顶端垂直固定相连。

进一步，所述防滑凸起呈半球状，由橡胶材质制成，防滑凸起布满整个止门体的水平长方体薄板的下表面。

本实用新型的有益效果是：本实用新型不仅在门打开呈任意角度的时候都能方便供人们将门固定住，克服传统止门器只能在门完全打开时才能将门固定住的缺点，而且人们可以根据不同门安装时门的底端离地面的高度不一样，来自由调节止门器的高度，以便更好的固定不同高度的门，此外它还增设有夜光膜，不仅在晚上能起到一定的照明作用，还能营造一种别致的氛围，功能多样，更加满足人们的使用需求。

【附图说明】

下面结合附图和实施例对本实用新型作出进一步的说明。

图1为本实用新型的结构示意图。

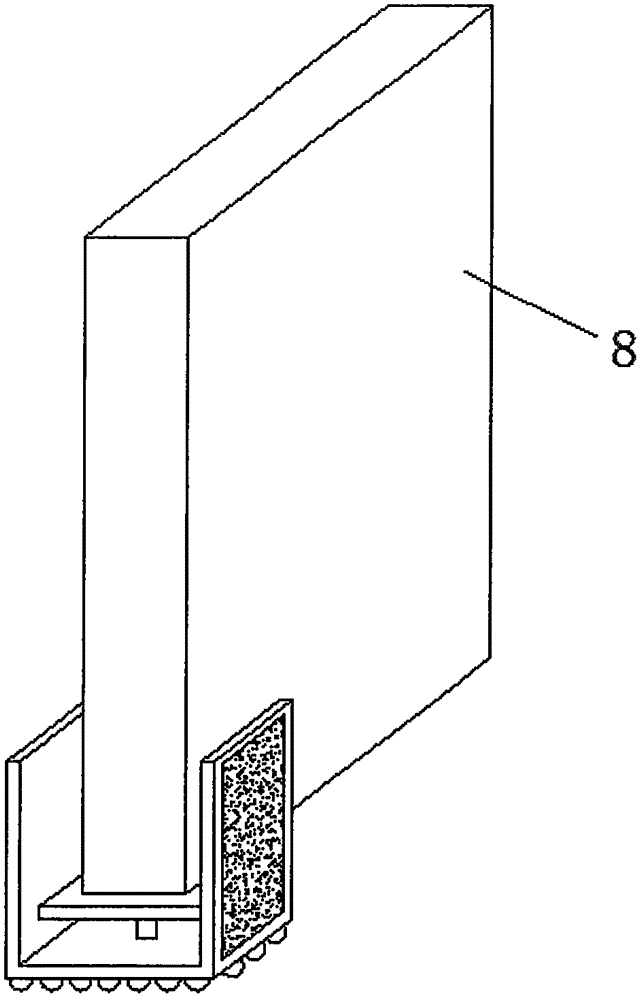

图2为本实用新型使用时的状态示意图。

其中，1-止门体、2-防滑凸起、3-夜光膜、4-第一级杆、5-松紧旋钮、6-第二级杆、7-橡胶板、8-门。

【具体实施方式】

在附图所示的实例中，如图1所示，一种多功能止门器，其特征在于它包括止门体、防滑凸起、夜光膜、第一级杆、松紧旋钮、第二级杆、橡胶板；所述止门体由一水平长方体薄板，以及与水平长方体薄板上表面两正对边缘分别垂直相连的两块竖直长方体薄板组成，止门体呈半口字型凹槽状，且止门体的顶端开口，止门体上位于水平长方体薄板的下表面上固定铺设有若干个防滑凸起，止门体两侧位于两正对竖直长方体薄板的外侧表面上各固定铺设有一层夜光膜，止门体上位于水平长方体薄板的上表面中心处与第一级杆的底端固定相连，第一级杆呈竖直空心圆柱状，第一级杆的顶端圆面处开设有贯通至第一级杆内空心区域的圆形开口，第二级杆呈竖直圆柱状，第二级杆的底端从第一级杆顶端的圆形开口处套入第一级杆内的空心区域中，第二级杆能沿第一级杆内的空心区域上下滑动，且第一级杆的外侧曲面顶部设有能将第二级杆卡紧和松开的松紧旋钮；所述橡胶板水平嵌入止门体内的口字型凹槽中，且橡胶板在其底面中心处与第二级杆的顶端垂直固定相连。

进一步，所述防滑凸起呈半球状，由橡胶材质制成，防滑凸起布满整个止门体的水平长方体薄板的下表面。

使用本实用新型时，人们可以根据门的底端离地面的高度情况，将第一级杆上的松紧旋钮松开，并上下滑动第二级杆，调节第二级杆顶端橡胶板的高度至适宜程度，然后将第一级杆上的松紧旋钮旋紧，将第二级杆卡住，使橡胶板固定，然后人们可以根据需要将门打开呈任意角度，然后人们可以将止门器从门的底端放入门与地面的空隙中，此时门的底端卡在止门体的凹槽中(见图2)，进而将门卡住不能随意移动，克服传统止门器只能在门完全打开时才能将门固定住的缺点，止门体上位于水平长方体薄板的下表面上设有的橡胶防滑凸起，以及第二级杆顶端的橡胶板，在止门器的使用过程中能有效减轻止门器的磨损程度，延长止门器的使用寿命，此外铺设在止门体两块竖直长方体薄板外侧面上的夜光膜在晚上会自动发光，不仅在晚上能起到一定的照明作用，还能营造一种别致的氛围，功能多样，更加满足人们的使用需求。
