一种消防沙箱自动卸料装置的制作方法

本发明涉及一种消防沙箱自动卸料装置，属于消防设备技术领域。

背景技术：

电消防工作是一项社会性很强的工作，只有依靠全社会的力量，在全社会成员的关心、重视、支持、参与下才能搞好。消防工作具的社会性；消防管理应渗透到人类生丰收的一切领域之中，从而决定了消防工作的社会性；消防安全管理涉及到各行各业，乃至千家万户，在生产的工作和生活过程中，人们对消防安全管理稍有疏漏，对生产一时失神、失控、失误，就有可能酿成火灾，这就决定了消防工作的经常性；纵观多年来火灾事故教训，尽管致灾原因复杂，但可以看出绝大多数火灾乃源于一人一事一时之误，这使我们进一步明确了一条真理，只有广在人民群众的积极参与，才能控制、消除火灾事故的发生，这又决定了消防工作的群众性。

消防的灭火方式有很多，广泛应用的灭火剂主要有：水、泡沫、二氧化碳、干粉，惰性气体灭火剂等。而在一些特殊的场合，有些灭火剂难以起到很好的灭火效果。使用沙子灭火是一些特殊场所灭火的主要的或者很有效的灭火方式，消防沙是消防所用专用沙，成份为建筑所用的干燥黄沙，主要用于扑灭油制品、易燃化学品之类的火灾。现有技术中的消防沙一般都是放置在一个沙池里，当发生火情后，一般通过人工的方式将沙子转移到明火上进行灭火工作，这种方式灭火的速度慢，效率低，可靠性差，往往跟不上火势的发展，容易造成更大的损失，而且安全性低。

技术实现要素：

本发明所要解决的技术问题在于克服现有的技术缺陷，提供一种可确保对火情进行自动检测，并实现自动灭火的功能的消防沙箱自动卸料装置。

本发明解决上述技术问题的技术方案如下：一种消防沙箱自动卸料装置,其特征在于：包括沙箱、电缸底座、电缸、档沙板、固定杆、距离感应开关、感应金属片、隔热防火板和烟雾感应开关；所述的沙箱的顶部上侧设置有进料口，沙箱的顶部两侧位置对称设置有滑轮，所述的电缸底座固定设置在沙箱端部的两侧位置，所述的电缸下端设置在电缸底座上侧，所述的档沙板的两侧铰接在电缸上端的轴上，所述的固定杆固定设置在沙箱的一侧部，所述的距离感应开关设置在固定杆上，所述的感应金属片固定设置在档沙板的上边侧且上下对应距离感应开关的位置，所述的烟雾感应开关固定设置在沙箱的侧部，所述的隔热防火板固定设置在沙箱的底部且位于电缸的外侧。

本发明在沙箱的下料口处的位置加装一副挡沙板，挡沙板两端与电缸连接可以随着电缸做上、下运动，类似一道闸门，结合自控技术实现联动自动工作，当发生火灾时从而自动控制闸门打开，从而实现沙子下料灭火，下料速度可以控制，当火情控制后还可以及时的停止下料等等，防止火情扩大，本发明可以自动检测火情，无需人工操作，自动化程度高，安全性高，而且位置可以移动，只需要料箱的滑轮悬挂在钢丝上就可以实现沙箱的挪移，使用方便，可靠性高，装卸沙料也比较简单方便。

本发明的有益效果是：本发明的结构简单合理，可确保对火情进行自动检测，并实现自动灭火的功能，安全性高，可靠性好。

进一步所述的沙箱的底面成倾斜设置，沙箱底侧域水平面所成的倾斜角度控制在30-45度之间。便于下料，当挡沙板的高度有电缸带动降低时，沙箱内的沙子就会自动从沙箱的内部自动流出。

进一步所述的距离感应开关可上下调节的设置在固定杆上，距离感应开关在固定杆上下方向上有30mm安装位置调节量。可以调节挡沙板的升高的高度，更好的自动控制下料的速度，便于快速的扑灭火情。

进一步所述的烟雾感应开关包括有两个且位于沙箱的两侧内侧位置，两个烟雾感应开关并成斜对角安装。当发生火情时，会产生较多的烟雾，而烟雾感应器可以通过火情产生的烟雾自动感应检测到火情，从而自动控制电缸工作，从而实现自动灭火的功能。

进一步所述的沙箱两侧电缸底座上的电缸垂直安装在同一平面。稳定性高，便于安装。

进一步所述的电缸没有自由度的固定安装在电缸底座上。进一步增加稳定性。

进一步所述的沙箱固定设置引燃易爆物的上方。主要用于其它灭火手段无法灭火的地方，比如设置在燃油、电线、燃气管道等一般手段无法扑灭的易燃易爆物的上方。

进一步所述的电缸使用的电源为独立的备用电源。电力是发生火情的重要原因之一，而发生火情时，一般电力会很快被切断，因此使用常用的电源难以保证可靠性，本发明通过使用单独的备用电源，并将备用电源至于安全处，做好防火设施，就能起到提供可靠的电力的作用。

附图说明

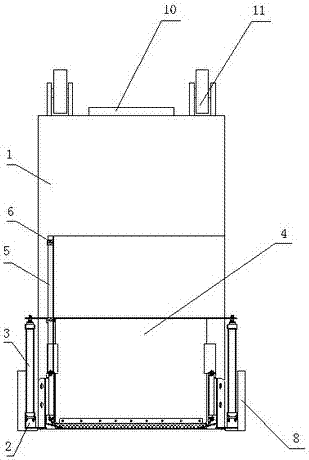

图1为本发明主视结构示意图;图2为本发明左视的结构示意图。

其中，1-沙箱；2-电缸底座；3-电缸；4-档沙板；5-固定杆；6-距离感应开关；7-距离感应开关；8-隔热防火板；9-烟雾感应开关；10-进料口；11-滑轮。

具体实施方式

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施例的限制。

如图1和2所示:一种消防沙箱自动卸料装置,包括沙箱1、电缸底座2、电缸3、档沙板4、固定杆5、距离感应开关6、感应金属片7、隔热防火板8和烟雾感应开关9；沙箱1的顶部上侧设置有进料口10，沙箱1的顶部两侧位置对称设置有滑轮11，电缸底座2固定设置在沙箱1端部的两侧位置，电缸3下端设置在电缸底座2上侧，档沙板4的两侧铰接在电缸3上端的轴上，固定杆5固定设置在沙箱1的一侧部，距离感应开关6设置在固定杆5上，感应金属片7固定设置在档沙板4的上边侧且上下对应距离感应开关6的位置，烟雾感应开关9固定设置在沙箱的侧部，隔热防火板8固定设置在沙箱1的底部且位于电缸3的外侧。

沙箱1的底面成倾斜设置，沙箱1底侧域水平面所成的倾斜角度控制在30-45度之间。距离感应开关6可上下调节的设置在固定杆5上，距离感应开关6在固定杆上下方向上有30mm安装位置调节量。烟雾感应开关9包括有两个且位于沙箱1的两侧内侧位置，两个烟雾感应开关9并成斜对角安装。沙箱1两侧电缸底座2上的电缸3垂直安装在同一平面。电缸3没有自由度的固定安装在电缸底座2上。沙箱1固定设置引燃易爆物的上方。电缸3使用的电源为独立的备用电源。

烟雾感应开关9包括有两个且位于沙箱1的两侧内侧位置，两个烟雾感应开关9并成斜对角安装。可确保对烟雾检测的灵敏度。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本发明。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
