一种印刷折边机的制作方法

本实用新型涉及折边机技术领域，具体为一种印刷折边机。

背景技术：

印刷折边机是用于纸张或纤维包装袋等印上图案又能将纸张翻折的设备，传统的纤维包装袋印刷折边机的折边机构较为复杂，设备投入较大，成本较高，且折边效果不理想，为此，我们提出一种结构简单且折边效果好的印刷折边机。

技术实现要素：

本实用新型的目的在于提供一种印刷折边机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种印刷折边机，包括工作台，所述工作台的上表面从右向左依次设有送料机构、印刷机构、折边机构和收集机构，所述折边机构包括两组传输压辊、分折装置和折边辊，所述传输压辊通过支架与工作台的表面连接，所述折边辊通过支撑板设于工作台的表面，所述折边辊位于分折装置的左侧，两组传输压辊分别位于分折装置和折边辊的外侧；

所述分折装置包括立柱，所述立柱的下端部设于工作台的表面，立柱的上端部通过留有凹槽内设有转盘，所述立柱的两侧连接有导流辊，所述导流辊的下端与工作台连接，所述导流辊与立柱之间的角度为30-50°；

所述折边辊的一端与支撑板交接，所述折边辊的另一端交接有滑块，所述工作台的表面滑动连接有直角三角块，所述直角三角块的斜边设于滑槽，所述滑块内置于滑槽的内腔，所述直角三角块的另一侧活动连接有丝杆，所述丝杆的另一侧与设于工作台表面的固定板螺纹连接。

优选的，所述立柱的两侧均通过支撑杆与工作台的表面连接，且两个支撑杆呈三角状。

优选的，所述折边辊的上侧边缘设有限位环，折边辊的另一侧辊轴螺纹连接有螺栓柄，螺栓柄的内侧通过杆连接有弹簧，弹簧的另一侧连接有限位圈，限位圈套接于折边辊的表面。

与现有技术相比，本实用新型的有益效果是：该印刷折边机采用分折装置的结构，将包装袋的中心线位置放置于转盘的顶点处实现包装袋的分折，通过折边辊的结构，使分折后的包装袋在折边辊作用力下达到对折的目的，折口整齐，折边效果好，且该折边机的折边机构结构简单，制造成本低，适合普遍推广。

附图说明

图1为本实用新型结构示意图；

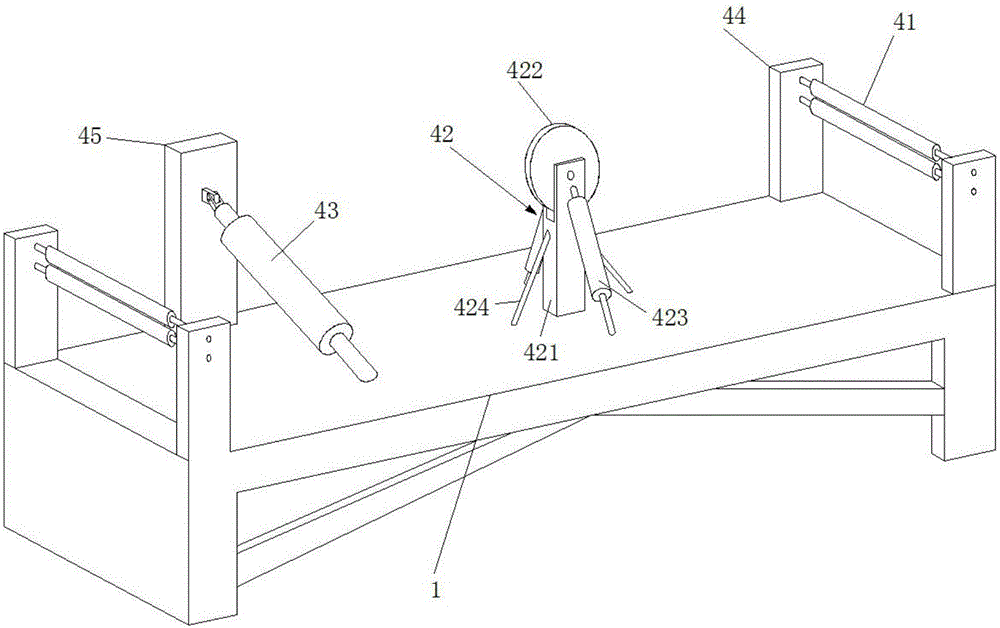

图2为本实用新型的折边机构结构示意图；

图3为本实用新型的折边辊结构示意图。

图中：1工作台、2送料机构、3印刷机构、4折边机构、41传输压辊、42分折装置、421立柱、422转盘、423导流辊、424支撑杆、43折边辊、431滑块、432直角三角块、433滑槽、434丝杆、435固定板、436限位环、437螺栓柄、438弹簧、439限位圈、44支架、45支撑板、5收集机构。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图3，本实用新型提供一种技术方案：一种印刷折边机，包括工作台1，所述工作台1的上表面从右向左依次设有送料机构2、印刷机构3、折边机构4和收集机构5，所述折边机构4包括两组传输压辊41、分折装置42和折边辊43，所述传输压辊41通过支架44与工作台1的表面连接，所述折边辊43通过支撑板45设于工作台1的表面，所述折边辊43位于分折装置42的左侧，两组传输压辊41分别位于分折装置42和折边辊43的外侧，传输压辊41用于限位包装袋在折边过程中的输入和输出。

所述分折装置42包括立柱421，所述立柱421的两侧均通过支撑杆424与工作台1的表面连接，且两个支撑杆424呈三角状，用于支撑立柱421的稳定性，所述立柱421的下端部设于工作台1的表面，立柱421的上端部通过留有凹槽内设有转盘422，所述立柱421的两侧连接有导流辊423，所述导流辊423的下端与工作台1连接，导流辊423用于纤维包装袋两侧平稳的传输，所述导流辊423与立柱421之间的角度为30-50°，该印刷折边机采用分折装置42的结构，将包装袋的中心线位置放置于转盘422的顶点处实现包装袋的分折，通过折边辊43的结构，是分折后的包装袋在折边辊43作用力下达到对折的目的。

所述折边辊43的一端与支撑板45铰接，所述折边辊43的另一端铰接有滑块431，所述工作台1表面滑动连接有直角三角块432，所述直角三角块432的斜边设于滑槽433，所述滑块431内置于滑槽433的内腔，所述直角三角块432的另一侧活动连接有丝杆434，所述丝杆434的另一侧与设于工作台1表面的固定板435螺纹连接，通过转动丝杆434移动直角三角块432的位置，进一步调节折边辊43的倾斜角度，从而使不同宽度的纤维包装袋紧贴折边辊43的表面，所述折边辊43的上侧边缘设有限位环436，所述折边辊43的另一侧辊轴螺纹连接有螺栓柄437，所述螺栓柄437的内侧通过杆连接有弹簧438，所述弹簧438的另一侧连接有限位圈439，所述限位圈439套接于折边辊43的表面，限位环436和限位圈439的结构根据纤维包装袋不同的宽度进行调节，使纤维包装袋的折边效果更好。

工作原理：纤维包装袋原料放置于送料机构2上，然后通过印刷机构3进行印刷，印刷后的纤维包装袋条，通过折边机构4右侧的传输压辊41，包装带条的中心线位置处放置于转盘422的顶点，转盘422的高度高于传输压辊41的高度，则包装袋条的两侧高度低于包装袋中心线位置的高度，形成侧视时的三角状结构，然后包装袋条的从折边棍43的下侧传递到左侧的传输压辊41的上侧，通过调节限位圈439的位置，使折边辊43表面的宽度为包装袋条宽度的一半，包装袋条在折边辊43位置处形成对折，然后通过左侧的传输压辊41的作用传递给收集机构5。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
