液晶显示屏点亮参数的确定方法和确定装置与流程

本发明涉及液晶显示屏技术领域，尤其涉及一种液晶显示屏点亮参数的确定方法和确定装置。

背景技术：

液晶显示屏为当前主流显示屏的一种，被广泛的应用于各个领域以及各类设备。在使用液晶显示屏进行成像时，需要驱动板根据存储的点亮参数对液晶显示屏进行点亮后，再对液晶显示屏中各像素单元施加驱动电压，以使液晶显示屏能够正常的成像。

不同的液晶显示屏由于型号不同，对应的点亮液晶显示屏的点亮参数也不同。通常情况下，同一驱动板中只存储一类液晶显示屏的点亮参数，若想要驱动板控制其他的液晶显示屏，则需要将驱动板中存储的点亮参数重新烧录，才能够转换成新的点亮参数。

技术实现要素：

有鉴于此，本发明实施例提供一种液晶显示屏点亮参数的确定方法和确定装置，以解决在驱动板控制其他液晶显示屏时，必须经过重新烧录才可以更换点亮参数的技术问题。

第一方面，本发明实施例提供了一种液晶显示屏点亮参数的确定方法，包括：

在处于点亮参数适配模式时，获取用户输入的当前液晶显示屏的分辨率；

根据所述分辨率查找到使所述当前液晶显示屏正常点亮的参数，作为所述液晶显示屏的点亮参数；

保存所述点亮参数，以在后续点亮所述液晶显示屏时，使用所述点亮参数。

第二方面，本发明实施例还提供了一种液晶显示屏点亮参数的确定装置，包括：

参数获取模块，用于在处于点亮参数适配模式时，获取用户输入的当前液晶显示屏的分辨率；

参数确定模块，用于根据所述分辨率查找到使所述当前液晶显示屏正常点亮的参数，作为所述液晶显示屏的点亮参数；

参数保存模块，用于保存所述点亮参数，以在后续点亮所述液晶显示屏时，使用所述点亮参数。

本发明实施例提供的一种液晶显示屏点亮参数的确定方法和确定装置，通过在点亮参数适配模式下，根据用户输入的液晶显示屏的分辨率确定使液晶显示屏正常点亮的点亮参数，并保存该点亮参数以后续使用的技术手段，实现了在终端初次点亮液晶显示屏时，无需重新烧录驱动板中数据便可以确定点亮参数，并且使同一终端适用于多种类型液晶显示屏的技术效果。同时，确定点亮参数的过程简单高效，也提升了液晶显示屏的点亮效率。

附图说明

通过阅读参照以下附图所作的对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明实施例一提供的一种液晶显示屏点亮参数的确定方法的流程图；

图2为本发明实施例二提供的一种液晶显示屏点亮参数的确定方法的流程图；

图3为本发明实施例三提供的一种液晶显示屏点亮参数的确定装置的结构示意图。

具体实施方式

下面结合附图和实施例对本发明作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释本发明，而非对本发明的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与本发明相关的部分而非全部内容。

实施例一

图1为本发明实施例一提供的一种液晶显示屏点亮参数的确定方法的流程图。本实施例提供的确定方法可以由液晶显示屏点亮参数的确定装置执行，该确定装置可以通过软件和/或硬件的方式实现，并集成在具有驱动液晶显示屏点亮的驱动板的终端中。

为了解决现有技术中必须将终端的驱动板中存储的点亮参数重新烧录换成新的点亮参数，才可以实现终端的驱动板对其他液晶显示屏的控制。本实施例提出了，在终端中存储多个不同的点亮参数，以保证可以控制不同的液晶显示屏进行点亮。但是，由于终端并不明确当前待点亮的液晶显示屏的具体点亮参数，所以在寻找点亮参数时，需要使用当前存储的全部点亮参数依次点亮液晶显示屏以确定正确的点亮参数。上述方案会造成点亮时间过长，且点亮液晶显示屏的工作量巨大的问题。为了避免上述问题，本实施例中预先将终端中存储的多个不同的点亮参数与对应的分辨率关联存储，并通过当前液晶显示屏的分辨率寻找正确的点亮参数。参考图1，该确定方法具体包括：

S110、在处于点亮参数适配模式时，获取用户输入的当前液晶显示屏的分辨率。

其中，点亮参数为点亮液晶显示屏时需要的参数。

通常，每个液晶显示屏都有对应的点亮参数，使用该点亮参数可以正常点亮液晶显示屏。一般而言，在终端初次使用液晶显示屏时，需要确定能否正常点亮该液晶显示屏，即确定点亮参数是否正确。在本实施例中，终端设定在点亮参数适配模式下确定液晶显示屏能否正常点亮。即点亮参数适配模式下，终端确定是否存在使液晶显示屏正常点亮的点亮参数。同时，在点亮参数适配模式下，终端不执行其他无关的操作。

可选的，终端在检测到初次使用某个液晶显示屏时，直接进入点亮参数适配模式。或者是，终端在检测到初次使用某个液晶显示屏时，通过闪亮指示灯方式提示用户是否进入点亮参数适配模式，其中，如果检测到用户按照设定的顺序点击设定的至少两个按键，确定进入点亮参数适配模式。

由于终端并不明确当前液晶显示屏分辨率的具体数值，因此需要用户通过与终端连接的输入设备输入分辨率。比如，遥控器、在终端上配置的按键板等，如果终端配置有操作系统，则输入设备还可以包括键盘等。

在用户输入分辨率时，可以通过闪亮指示灯的方式提示用户是否输入正确。如果终端中还存在音频播放装置，则还可以通过音频播放装置提示用户是否输入正确。由于在用户输入分辨率前，终端并不明确液晶显示屏分辨率的具体数值。所以，终端在提示用户输入是否正确时，主要提示用户是否点击非数值键，或者，提示用户输入的分辨率是否为现有技术中已有分辨率的格式。

S120、根据分辨率查找到使当前液晶显示屏正常点亮的参数，作为液晶显示屏的点亮参数。

由于终端中分辨率与点亮参数关联存储，所以在接收到用户输入的分辨率后，查找与该分辨率对应的点亮参数，作为液晶显示屏的点亮参数。

具体的，在查找到与分辨率对应的点亮参数后，使用该点亮参数点亮液晶显示屏。在确认液晶显示屏被正常点亮时，将该点亮参数作为液晶显示屏的点亮参数。

其中，可以由用户确认液晶显示屏被正常点亮，即正常显示图像，然后由用户按下确定键，以通知终端将当前使用的参数作为液晶显示屏的点亮参数。还可以由终端自行确认液晶显示屏被正常点亮，并将该参数作为液晶显示屏的点亮参数。

相应的，若使用查找到的点亮参数没有正常点亮液晶显示屏，则确认当前终端不能控制液晶显示屏正常点亮。此时，可以采用现有技术中人工烧录数据的方式重新输入点亮参数。一般而言，终端中存储的点亮参数基本已经可以使现有的液晶显示屏正常点亮。

可选的，若用户输入的分辨率对应多个点亮参数，则可以依次使用多个点亮参数点亮液晶显示屏，并将液晶显示屏被正常点亮时使用的参数作为点亮参数。

S130、保存点亮参数，以在后续点亮液晶显示屏时，使用该点亮参数。

示例性的，保存该点亮参数。在后续使用过程中，终端中的驱动版通过该点亮参数点亮该液晶显示屏。

本实施例的应用场景一

终端当前使用的液晶显示屏损坏后，用户为终端重新安装了一个新的不同型号的液晶显示屏。采用本实施例提供的确定方法，通过用户输入新的液晶显示屏的分辨率后，终端根据该分辨率便可以确定使新的液晶显示屏正常点亮的点亮参数。

本实施例的应用场景二

在购买液晶显示屏和终端后，用户想更换液晶显示屏，若使用本实施例提供的确定方法，则无需再次购买与新的液晶显示屏配套的终端或为终端烧录新的软件数据。

综上，通过在点亮参数适配模式下，根据用户输入的液晶显示屏的分辨率确定使液晶显示屏正常点亮的点亮参数，并保存该点亮参数以后续使用的技术手段，实现了在终端初次点亮液晶显示屏前，无需重新烧录驱动板中数据便可以得到点亮参数，并且使同一终端适用于多种类型液晶显示屏的技术效果。同时，确定点亮参数的过程简单高效，也提升了液晶显示屏的点亮效率。

实施例二

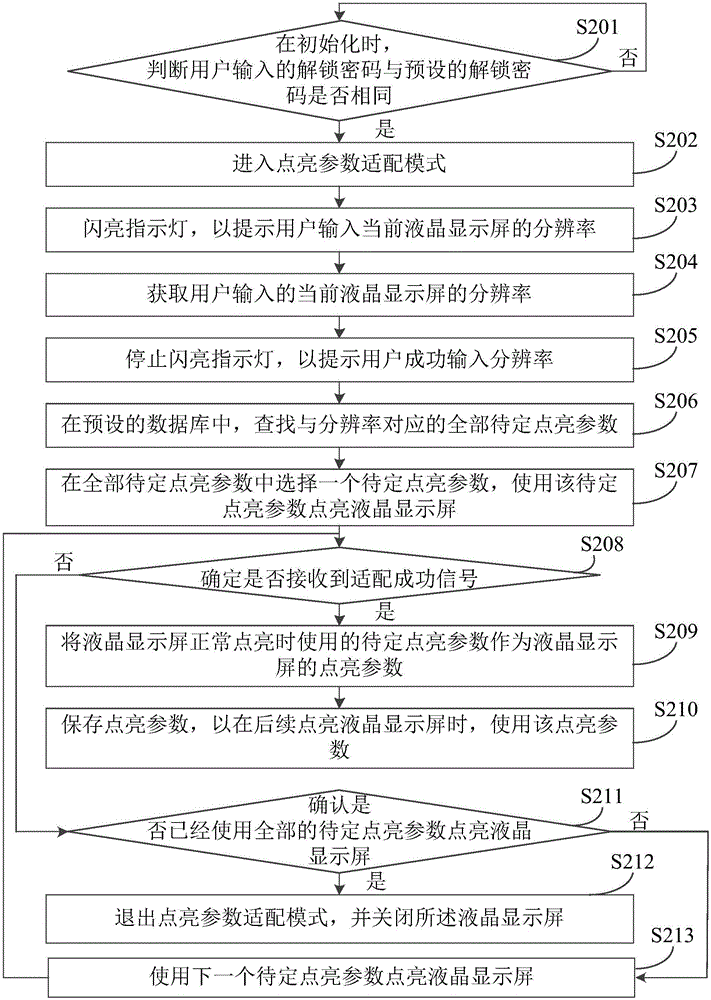

图2为本发明实施例二提供的一种液晶显示屏点亮参数的确定方法的流程图。本实施例是在上述实施例的基础上进行具体化，参考图2，该确定方法具体包括：

S201、在初始化时，判断用户输入的解锁密码与预设的解锁密码是否相同。若用户输入的解锁密码与预设的解锁密码相同，则执行S202，若用户输入的解锁密码与预设的解锁密码不同，则继续执行S201。

示例性的，预先设置进入点亮参数适配模式需要的解锁密码。其中，该解锁密码可以由终端设备告知用户，或者由用户自行设定。

设置解码密码的好处是可以防止用户无意的操作使终端进入点亮参数适配模式的情况，同时还可以提高终端的安全性。

可选的，用户输入错误的解锁密码后，若没有看到指示灯闪亮，则确认没有进入点亮参数适配模式，此时可以重新输入解锁密码。终端继续获取输入的解锁密码，并重新判断该解锁密码与预设的解锁密码是否相同。

S202、进入点亮参数适配模式。

S203、闪亮指示灯，以提示用户输入当前液晶显示屏的分辨率。

其中，指示灯作为本实施例中优选提示方式。采用指示灯的好处是即可以节省终端内部空间还可以降低终端构造成本。

可选的，指示灯闪亮方式可以根据实际情况进行设定。用户在确定指示灯闪亮时，输入液晶显示屏的分辨率。

还可选的，终端在开启后，通过指示灯提示用户终端开启，并在用户输入正确的解锁密码后，更换指示灯为第一种闪亮方式，以提示用户输入正确的解锁密码，在用户输入错误的解锁密码后，更换指示灯为第二种闪亮方式，以提示用户输入错误的解锁密码。此时，在指示灯为第一种闪亮方式时，用户输入当前液晶显示屏的分辨率。

S204、获取用户输入的当前液晶显示屏的分辨率。

具体的，在获取用户输入的分辨率时，若用户输入非分辨率中使用的数字或符号，或者输入格式错误，则可以通过更改提示灯闪亮的方式提示用户输入错误的分辨率。

进一步的，用户在接收到错误提示后，可以重新输入当前液晶显示屏的分辨率。其中，终端在检测到用户输入错误后，自动重新获取用户输入的分辨率，或者，终端在接收到用户输入的重新输入指令后，重新获取用户输入的分辨率。

S205、停止闪亮指示灯，以提示用户成功输入分辨率。

具体的，终端获取到用户输入的分辨率后，停止指示灯的闪亮。

例如，终端在进入到点亮参数适配模式时，缓慢闪烁指示灯。如果检测到用户输入错误的分辨率，如检测到输入％符号时，频繁闪烁指示灯，以提示用户输入错误的分辨率。在重新接收用户输入的分辨率时，使指示灯恢复缓慢闪烁，并在接收到正确格式的分辨率后，停止闪亮指示灯。

又如，终端在进入到点亮参数适配模式时，指示灯闪烁颜色为黄色。如果检测到用户输入错误的分辨率，如检测到输入102450×256时，使指示灯闪烁颜色为红色，以提示用户输入错误的分辨率。在重新接收用户输入的分辨率时，使指示灯恢复闪烁颜色为黄色，并在接收到正确格式的分辨率后，停止闪亮指示灯

S206、在预设的数据库中，查找与分辨率对应的全部待定点亮参数。

示例性的，同一分辨率对应的不同型号的液晶显示屏的点亮参数可能不同。因此，在预设的数据库中存储多个点亮参数，以及各点亮参数与分辨率的对应关系。根据用户输入的分辨率，在预设的数据库中，查找到与该分辨率对应的全部点亮参数作为全部待定点亮参数。

可选的，预设的数据库中还可以关联存储该点亮参数对应的液晶显示屏的型号、尺寸等参数。

S207、在全部待定点亮参数中选择一个待定点亮参数，使用该待定点亮参数点亮液晶显示屏。

其中，在全部待定点亮参数中随机选择一个待定点亮参数，或者根据各点亮参数的排列顺序，选择第一个待定点亮参数。

S208、确定是否接收到适配成功信号。若接收到适配成功信号，则执行S209，若使用当前的待定点亮参数不能接收到适配成功信号，则执行S211。

可选的，终端检测液晶显示屏点亮时的显示参数，并根据显示参数确定液晶显示屏是否正常点亮。若正常点亮，则确定接收到适配成功信号。其中，可以在终端中或者终端外设置检测装置，通过该检测装置检测液晶显示屏点亮时的显示参数，并根据显示参数确定液晶显示屏是否正常点亮，如果该检测装置确定液晶显示屏正常点亮，则发出适配成功信号。终端中确定点亮参数的装置在接收到适配成功信号时，认为使用当前的待定点亮参数可以正常点亮液晶显示屏。如果该检测装置确定液晶显示屏没有正常点亮，则可以发出适配失败信号，或者不发出适配成功信号。终端中确定点亮参数的装置在接收到适配失败信号，或者在一段时间内没有接收到适配成功信号时，认为使用当前的待定点亮参数不可以正常点亮液晶显示屏。上述显示参数可以包括颜色参数、亮度参数等。

还可以的，用户自行确认当前液晶显示屏是否被正常点亮，此时，用户通过确定液晶显示屏是否正常显示图像确定液晶显示屏能否被正常点亮。如果是，则输入适配成功信号。如果不是，则可以输入适配失败信号，或者不输入适配成功信号。

S209、将液晶显示屏正常点亮时使用的待定点亮参数作为液晶显示屏的点亮参数。

S210、保存点亮参数，以在后续点亮液晶显示屏时，使用该点亮参数。

S211、确认是否已经使用全部的待定点亮参数点亮液晶显示屏。若确认已经使用全部的待定点亮参数点亮液晶显示屏，则确认根据分辨率未查找到使当前液晶显示屏正常点亮的参数，并执行S212，否则，执行S213。

如果使用当前的待定点亮参数没有正常点亮液晶显示屏，则确认是否已经使用了用户输入的分辨率下的全部待定点亮参数。如果使用全部待定点亮参数都没有使液晶显示屏正常点亮，则确认根据分辨率未查找到使当前液晶显示屏正常点亮的参数。

S212、退出点亮参数适配模式，并关闭液晶显示屏。

示例性的，根据分辨率未查找到使当前液晶显示屏正常点亮的参数时，说明当前终端中不能正常点亮液晶显示屏，此时，退出点亮参数适配模式，并关闭液晶显示屏。

S213、使用下一个待定点亮参数点亮液晶显示屏。返回执行S208。

其中，下一个待定点亮参数为全部待定点亮参数中未被使用的待定点亮参数。若包括多个未被使用的待定点亮参数，则终端可以随机选择一个未被使用的待定点亮参数作为下一个待定点亮参数。终端还可以按照排列顺序，选择当前使用参数的下一个未使用的待定点亮参数。

具体的，该步骤可以包括下述方案：

方案一、自动使用下一个待定点亮参数点亮液晶显示屏。

示例性的，终端在没有接收到适配成功信号时，自动使用下一个待定点亮参数点亮液晶显示屏。

方案二、提示用户点亮失败，并在接收到用户输入的切换信号时，使用下一个待定点亮参数点亮液晶显示屏。

示例性的，终端在没有接收到适配成功信号时，以重新闪亮指示灯的方式提示用户点亮失败。用户可以通过设定按键输入切换信号。终端在接收到切换信号时，使用下一个待定点亮参数点亮液晶显示屏。

综上，通过在初始化时，如果用户输入正确的解锁密码，则进入点亮参数适配模式，并根据用户输入的分辨率获取全部的待定点亮参数，并依次使用待定点亮参数点亮液晶显示屏，直到液晶显示屏正常点亮时，将当前使用的待定点亮参数作为液晶显示屏的点亮参数，保存该点亮参数以后续使用，实现了通过分辨率确定液晶显示屏的点亮参数，无需重新烧录驱动板中数据，就可以使同一终端适用于多种类型液晶显示屏，简化了点亮参数确定过程。同时，通过指示灯的方式对用户进行提示，也可以在液晶显示屏不能显示的情况下，帮助用户明确当前点亮参数的确定进度以及输入数据是否准确。

实施例三

图3为本发明实施例三提供的一种液晶显示屏点亮参数的确定装置的结构示意图。参考图3，该确定装置具体包括：参数获取模块301、参数确定模块302和参数保存模块303。

其中，参数获取模块301，用于在处于点亮参数适配模式时，获取用户输入的当前液晶显示屏的分辨率；参数确定模块302，用于根据分辨率查找到使当前液晶显示屏正常点亮的参数，作为液晶显示屏的点亮参数；参数保存模块303，用于保存点亮参数，以在后续点亮液晶显示屏时，使用点亮参数。

本实施例提供的技术方案，通过在点亮参数适配模式下，根据用户输入的液晶显示屏的分辨率确定使液晶显示屏正常点亮的点亮参数，并保存该点亮参数以后续使用的技术手段，实现了在终端初次点亮液晶显示屏前，无需重新烧录驱动板中数据，并且使同一终端适用于多种类型液晶显示屏的技术效果。同时，确定点亮参数的过程简单高效，也提升了液晶显示屏的点亮效率。

在上述实施例的基础上，参数确定模块302包括：参数查找单元，用于在预设的数据库中，查找与分辨率对应的全部待定点亮参数；点亮单元，用于依次使用待定点亮参数点亮液晶显示屏，直到接收到适配成功信号时，确认液晶显示屏正常点亮；点亮参数确定单元，用于将液晶显示屏正常点亮时使用的待定点亮参数作为液晶显示屏的点亮参数。

在上述实施例的基础上，点亮单元具体用于：若使用当前的待定点亮参数不能接收到适配成功信号，则自动使用下一个待定点亮参数点亮液晶显示屏，直到接收到适配成功信号时，确认液晶显示屏正常点亮；或，若使用当前的待定点亮参数不能接收到适配成功信号，则提示用户点亮失败，并在接收到用户输入的切换信号时，使用下一个待定点亮参数点亮液晶显示屏，直到接收到适配成功信号时，确认液晶显示屏正常点亮。

在上述实施例的基础上，还包括：模式进入模块，用于在处于点亮参数适配模式时，获取用户输入的当前液晶显示屏的分辨率之前，在初始化时，若用户输入的解锁密码与预设的解锁密码相同，则进入点亮参数适配模式；指示灯闪亮模块，用于闪亮指示灯，以提示用户输入当前液晶显示屏的分辨率；指示灯关闭模块，用于在获取用户输入的当前液晶显示屏的分辨率之后，停止闪亮指示灯，以提示用户成功输入分辨率。

在上述实施例的基础上，还包括：模式退出模块，用于根据分辨率未查找到使当前液晶显示屏正常点亮的参数时，退出点亮参数适配模式，并关闭液晶显示屏。

本发明实施例提供的液晶显示屏点亮参数的确定装置可以用于执行上述任意实施例提供的液晶显示屏点亮参数的确定方法，具备相应的功能和有益效果。

注意，上述仅为本发明的较佳实施例及所运用技术原理。本领域技术人员会理解，本发明不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本发明的保护范围。因此，虽然通过以上实施例对本发明进行了较为详细的说明，但是本发明不仅仅限于以上实施例，在不脱离本发明构思的情况下，还可以包括更多其他等效实施例，而本发明的范围由所附的权利要求范围决定。
