动画拍摄固定装置的制作方法

文档序号:11619727阅读:343来源:国知局
动画拍摄固定装置的制造方法

本发明属于摄像技术领域,具体地说是一种动画拍摄固定装置。



背景技术:

现在人们不仅仅满足于观赏动画作品,而越来越多的青少年对制作动画产生了浓厚的兴趣,渴望能自己动手创作动画作品,体验制作逐格动画的乐趣。目前动画拍摄过程中经常需要人为地对拍摄对象的活动部位进行固定,拍摄时,其中一人拍摄,另一人对拍摄对象进行固定,需要两人协作完成拍摄,且因为人手体积较大且固定过程不可避免地对拍摄对象产生遮挡,影响整体的拍摄效果,后期照片的处理比较繁琐。拍摄时,拍摄对象可能会产生移动,移动之后使用者无法将其恢复至原来位置,导致制作的动画画面衔接连贯性较差,因此缺乏一种有效的定位装置。



技术实现要素:

本发明提供一种动画拍摄固定装置,用以解决现有技术中的缺陷。

本发明通过以下技术方案予以实现:

动画拍摄固定装置,包括桌板,桌板的底面四角分别固定安装四根固定腿,桌板顶面固定安装框架,框架的顶面两侧分别固定安装条形块,条形块的顶面分别开设导轨槽,导轨槽内安装第一滑块,第一滑块能沿导轨槽滑动,第一滑块的内侧固定连接线轮的一端,线轮位于导轨槽外部,线轮固定连接线绳的一端,线绳的另一端固定连接辅助固定装置;框架的底面的一侧和前侧分别设有滑动槽,滑动槽内分别安装第三滑块,第三滑块能沿滑动槽滑动,第三滑块的顶面固定安装激光灯,框架的底面的另一侧和后侧分别固定安装定位尺,定位尺上设有刻度线,激光灯发出的光线能够照射到定位尺上。

如上所述的动画拍摄固定装置,所述的框架的背面内侧四周分别开设条形槽,条形槽内分别安装两个第二滑块,框架上侧和左侧的第二滑块的内侧分别连接定位绳的一端,定位绳的另一端分别固定连接框架下侧和右侧的对应的第二滑块的内侧。

如上所述的动画拍摄固定装置,所述的辅助固定装置为胶球或挂钩。

本发明的优点是:使用本发明时,打开激光灯,调节第三滑块的位置,使激光灯依次照射所拍摄物体的边沿,并记录定位尺上的刻度线数据,能够对拍摄物体的位置进行精准定位,物体脱离原始位置后能够依据所记录数据快速将其恢复至原来位置,使拍摄出来的照片经后期制作后播放更加流畅。调节第一滑块至合适位置,将挂钩或胶球对拍摄对象的活动部位进行固定,拍摄过程只需一人即可完成操作,且线绳、胶球和挂钩的体积较小,后期容易对照片进行处理,节省使用者的时间。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍,显而易见地,下面描述中的附图是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

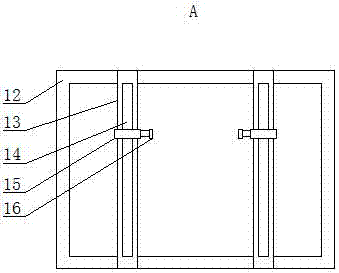

图1是本发明的结构示意图;图2是图1的a向视图;图3是沿图1的c-c线的剖视图;图4是图1的b向视图的放大图。

附图标记:1桌板2固定腿3旋转座4竖杆5l形杆6支撑杆7聚光灯8导向套9滑动杆10伸缩杆11相机架12框架13条形块14导轨槽15第一滑块16线轮17线绳18胶球19挂钩20条形槽21第二滑块22定位绳23挡板24滑动槽25第三滑块26定位尺27激光灯。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚,下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

动画拍摄固定装置,如图所示,包括桌板1,桌板1的底面四角分别固定安装四根固定腿2,桌板1顶面固定安装框架12,框架12的顶面两侧分别固定安装条形块13,条形块13的顶面分别开设导轨槽14,导轨槽14内安装第一滑块15,第一滑块15能沿导轨槽14滑动,第一滑块15的内侧固定连接线轮16的一端,线轮16位于导轨槽14外部,线轮16固定连接线绳17的一端,线绳17的另一端固定连接辅助固定装置;框架12的底面的一侧和前侧分别设有滑动槽24,滑动槽24内分别安装第三滑块25,第三滑块25能沿滑动槽24滑动,第三滑块25的顶面固定安装激光灯27,框架12的底面的另一侧和后侧分别固定安装定位尺26,定位尺26上设有刻度线,激光灯27发出的光线能够照射到定位尺26上。使用本发明时,打开激光灯27,调节第三滑块25的位置,使激光灯27依次照射所拍摄物体的边沿,并记录定位尺26上的刻度线数据,能够对拍摄物体的位置进行精准定位,物体脱离原始位置后能够依据所记录数据快速将其恢复至原来位置,使拍摄出来的照片经后期制作后播放更加流畅。调节第一滑块15至合适位置,将挂钩19或胶球18对拍摄对象的活动部位进行固定,拍摄过程只需一人即可完成操作,且线绳17、胶球18和挂钩19的体积较小,后期容易对照片进行处理,节省使用者的时间。

具体而言,本实施例所述的框架12的背面内侧四周分别开设条形槽20,条形槽20内分别安装两个第二滑块21,框架12上侧和左侧的第二滑块21的内侧分别连接定位绳22的一端,定位绳22的另一端分别固定连接框架12下侧和右侧的对应的第二滑块21的内侧。通过调节第二滑块21的位置,能够有利于使用者定位画面中的拍摄主体,拍摄效果更佳。

具体的,本实施例所述的辅助固定装置为胶球18或挂钩19。使用者根据拍摄具体情况选择合适的辅助固定装置,该结构能够适应不同拍摄物体的不同固定需求。

更进一步的,本实施例所述的桌板1的底面两侧分别安装旋转座3,旋转座3能够自由转动,旋转座3的外侧分别固定连接l形杆5的一端,l形杆5的另一端朝上,旋转座3的底面分别固定连接竖杆4的一端,竖杆4的另一端固定连接支撑杆6的一端,支撑杆6的另一端固定连接l形杆5的底部,l形杆5的上部内侧分别铰接连接聚光灯7的外侧,桌板1的底面中部固定安装导向套8,导向套8内穿过一根滑动杆9,滑动杆9的前端固定连接伸缩杆10的底端,伸缩杆10的顶端铰接连接相机架11的底部,相机架11内能够放置摄像装置;滑动杆9的后端固定安装挡板23,挡板23位于导向套8的后侧。

最后应说明的是:以上实施例仅用以说明本发明的技术方案,而非对其限制;尽管参照前述实施例对本发明进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。



技术特征:

技术总结
动画拍摄固定装置,包括桌板,桌板的底面四角分别固定安装四根固定腿,桌板顶面固定安装框架,框架的顶面两侧分别固定安装条形块,条形块的顶面分别开设导轨槽,导轨槽内安装第一滑块,第一滑块能沿导轨槽滑动,第一滑块的内侧固定连接线轮的一端,线轮位于导轨槽外部,线轮固定连接线绳的一端,线绳的另一端固定连接辅助固定装置。调节第一滑块至合适位置,将挂钩或胶球对拍摄对象的活动部位进行固定,拍摄过程只需一人即可完成操作,且线绳、胶球和挂钩的体积较小,后期容易对照片进行处理,节省使用者的时间。

技术研发人员:孙红娟;王玉;李晖
受保护的技术使用者:黄河科技学院
技术研发日:2017.05.18
技术公布日:2017.08.04
