一种钩头式压紧装置的制作方法

本发明涉及一种压紧装置，特别涉及一种钩头式压紧装置。

背景技术：

在现代加工业，往往会遇到各式各样的工件，当遇到需要冲反方向进行压紧的工件时，就需要顺着需要压紧的方向对工件进行压紧，但是这样会给加工带来很大的困难。

技术实现要素：

本发明的目的是为了克服上述问题，提供一种钩头式压紧装置。

为达到上述目的，本发明采用你给的方法是：一种钩头式压紧装置，包括固定装置和压紧装置，所述固定装置上设置有底座、支撑座、螺钉和连接板，底座设置在装置下方位置，底座上方设置有所需压紧的工件，工件右端设置有支撑座，支撑座通过螺钉与底座相连，支撑座上方设置有连接板，连接板数量为两件，连接板通过焊接与支撑座连接，连接板上设置有连接板销孔和连接板长圆槽；所述压紧装置上设置有钩头、第一插销、第二插销、挡板、拉板、螺母和螺杆，钩头设置在连接板中间，钩头上设置有钩头长圆槽和钩头销孔，连接板右端设置有挡板，挡板通过焊接与连接板连接，钩头通过第一插销和第二插销与连接板连接，第二插销上设置有拉板，拉板数量为两件，拉板右端设置有螺母，螺母通过焊接与拉板连接，螺母上设置有螺杆。

作为本发明的一种改进，所述螺母与螺杆均采用T型螺纹。

本发明的有益效果是：

本发明结构简单，方便实用，将钩头放置在所需拉紧的工件前方，旋转螺杆，在螺杆与螺母的作用下，螺杆顶着挡板，带动拉板向后运动，拉板带动第二插销向后运动，第二插销带动钩头向后运动，达到压紧的目的。

附图说明

图1为本发明示意图；

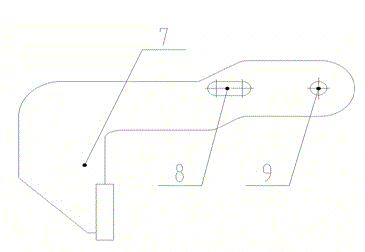

图2为本发明钩头示意图；

图3为本发明连接板示意图。

图中各部件为：

1-底座、2-支撑座、3-螺钉、4-连接板、5-连接板销孔、6-连接板长圆槽、7-钩头、8-钩头长圆槽、9-钩头销孔、10-第一插销、11-第二插销、12-挡板、13-拉板、14-螺母、15-螺杆。

具体实施方式

下面结合实施例并参照附图对本发明作进一步描述，应理解下述具体实施方式仅用于说明本发明而不用于限制本发明的范围。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是幅图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

如图1至图3所示，一种钩头式压紧装置，包括固定装置和压紧装置，所述固定装置上设置有底座1、支撑座2、螺钉3和连接板4，底座1设置在装置下方位置，底座1上方设置有所需压紧的工件，工件右端设置有支撑座2，支撑座2通过螺钉3与底座1相连，支撑座2上方设置有连接板4，连接板4数量为两件，连接板4通过焊接与支撑座2连接，连接板4上设置有连接板销孔5和连接板长圆槽6；所述压紧装置上设置有钩头7、第一插销10、第二插销11、挡板12、拉板13、螺母14和螺杆15，钩头7设置在连接板4中间，钩头7上设置有钩头长圆槽8和钩头销孔9，连接板4右端设置有挡板12，挡板12通过焊接与连接板4连接，钩头7通过第一插销10和第二插销11与连接板4连接，第二插销11上设置有拉板13，拉板13数量为两件，拉板13右端设置有螺母14，螺母14通过焊接与拉板13连接，螺母14上设置有螺杆15。

进一步的，所述螺母14与螺杆15均采用T型螺纹。

本发明结构简单，方便实用，将钩头放置在所需拉紧的工件前方，旋转螺杆，在螺杆与螺母的作用下，螺杆顶着挡板，带动拉板向后运动，拉板带动第二插销向后运动，第二插销带动钩头向后运动，达到压紧的目的。

以上所述，仅是本发明的较佳实施例而已，并非是对本发明作任何其他形式的限制，而依据本发明的技术实质所作的任何修改或等同变化，仍属于本发明所要求保护的范围。
