快装式零件加工夹具的制作方法

本实用新型涉及零件夹持设备领域，特别涉及一种快装式零件加工夹具。

背景技术：

夹具是机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。

如图1所示，该类端部呈非标准的直角四边形状的零件在加工时，需要沿竖直方向周向限位固定，而由于其端面的结构多样化以及侧边大都为弧形，因为夹具生产成本的原因,很难做到根据零件结构而生产出具有与之匹配的固定槽的夹具对其进行固定。

所以目前该类零件通常的固定方式是通过多个螺栓穿过其上的孔对其进行固定或者通过夹持的方式将零件夹持住。然而，类似的零件其上不一定会有孔供螺栓穿过的连接孔，或者类似于图1中所示的零件，其侧壁是弧形的且在侧壁上有凸起的结构，使用夹持的方式难以固定，从而导致这类结构的零件固定困难。

技术实现要素：

本实用新型的目的是提供一种快装式零件加工夹具，提高了端部为直角四边形的零件的安装速度，简化了零件安装难度。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种快装式零件加工夹具，包括夹具本体，所述夹具本体上设置有固定结构，所述固定结构包括设于夹具本体端面上设置有圆形凹槽以及多个设于圆形凹槽内的螺纹孔组，所述螺纹孔组至少包括有一个螺纹孔且螺纹孔与圆形凹槽的圆心间距离相同；不同组所述螺纹孔组与圆形凹槽的圆心间距离均不相同，所述螺纹孔上连接有固定螺栓。

采用上述结构，在固定零件时先将零件的一端放置到圆形凹槽内且零件的四个角与圆形凹槽的侧壁间隙配合，再转动零件选择一个差不多与零件侧壁贴合的螺纹孔，将固定螺栓装入该螺纹孔中使得固定螺栓的螺帽与零件侧壁贴合来周向限位零件，实现零件固定。

进一步优选为：所述螺纹孔组包括用于夹持零件一角的螺纹基孔和微调螺孔，所述微调螺孔设置为多个，所述螺纹基孔和微调螺孔位于同一圆周上。

由于采用当个螺栓的固定方式具有较大的局限性，其在发生没有与邻居侧壁配合用来固定连接的螺纹孔时就会导致无法固定零件，而采用上述结构，在发生以上情况是，可以通过两个螺栓，采用分别与零件的两相邻边贴合的方式来固定零件。此外，通过多个微调螺孔的设置，可以根据零件的形状选择适合的微调螺孔，使得本实用新型适用于更多的零件固定。

进一步优选为：多个所述螺纹孔组绕圆形凹槽的圆心与该圆心间的距离呈递减设置。

采用上述结构，螺纹孔组沿绕圆形凹槽的圆心呈递减的设置，方便选择合适的螺纹孔来固定零件，进一步提高零件固定效率。

进一步优选为：所述夹具本体的两端端面上均设置有上述固定结构，位于两端面上的所述固定结构结构相同、尺寸大小不同。

由于所有零件的固定都是基于圆形凹槽的，如果圆形凹槽与零件不匹配就需要更换其他尺寸的夹具，而在两端面上分别设置不同尺寸的固定结构，使得一个夹具可以适用于过的零件固定，减少了所需夹具的数量，降低了生产夹具的成本。

进一步优选为：所述固定螺栓的螺帽呈圆柱形且其端面上设置有内六角工具槽。

综上所述，本实用新型具有以下有益效果：通过将零件的一端放置到圆形凹槽内，再通过一个固定螺栓紧贴零件的一个侧壁或者用两个固定螺栓夹住零件的一个边角来周向限位固定零件，使得一个夹具即可适用多种零件加工，且固定非常方便；加之双面固定结构的设置，进一步增大了当个夹具适用的零件范围。

附图说明

图1是端部呈非标准的直角四边形状的零件的结构示意图；

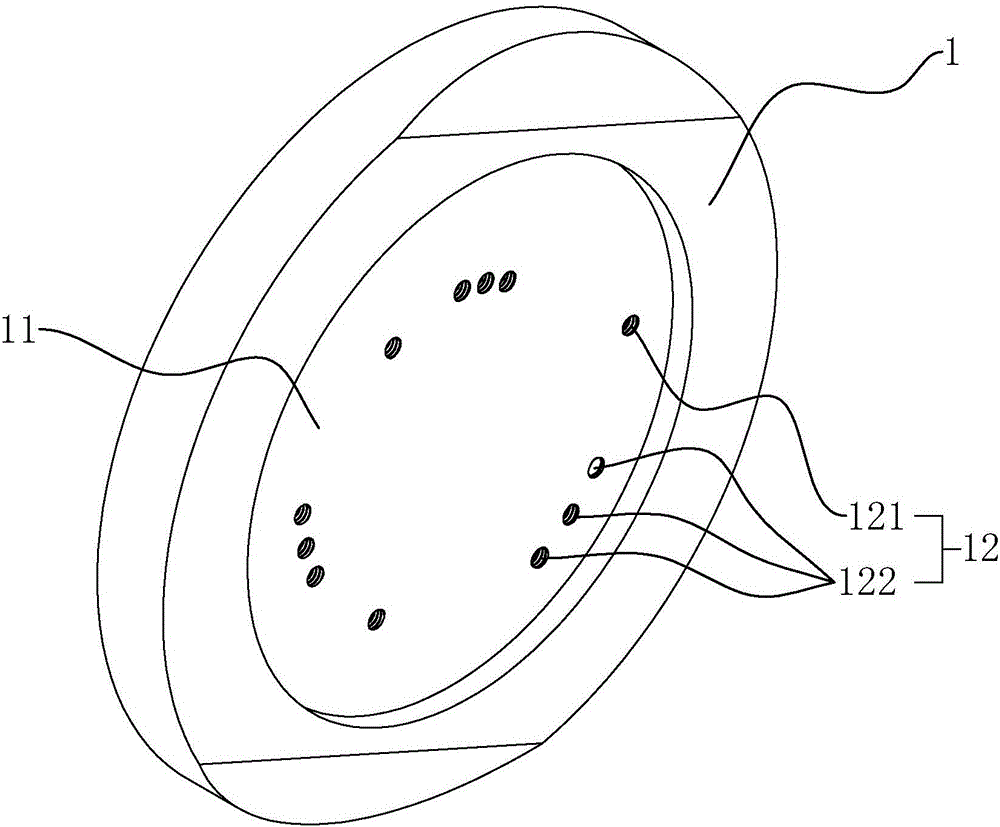

图2是本实施例的结构示意图；

图3是本实施例的主视图；

图4是本实施例单个固定螺栓的固定结构图；

图5是本实施例双个固定螺栓的固定结构图。

图中，1、夹具本体；11、圆形凹槽；12、螺纹孔组；121、螺纹基孔；122、微调螺孔；2、固定螺栓。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

一种快装式零件加工夹具，如图2和图3所示，包括夹具本体1，在夹具本体1的两端端面上均设置有用于固定零件的固定结构，两固定结构的结构相同。

该固定结构包括设于夹具本体1端面上设置有圆形凹槽11以及多个设于圆形凹槽11内的螺纹孔组12，螺纹孔组12上的螺纹孔上可以安装固定螺栓2，夹具本体1的两端面上的固定结构，其上的圆形凹槽11的尺寸大小不同。

参照图2、图4和图5，上述螺纹孔组12包括螺纹基孔121和三个微调螺孔122，三个微调螺孔122间等间距设置，且相邻两微调螺孔122间距离小于微调螺孔122与螺纹基孔121间的距离，微调螺孔122与圆形凹槽11的圆心间距离和螺纹基孔121与圆形凹槽11的圆心间距离相等。在螺纹基孔121和微调螺孔122上均安装有固定螺栓2，通过两固定螺栓2夹持住零件的一个边角周向固定零件。

上述不同组螺纹孔组12与圆形凹槽11的圆心间距离均不相同，且绕圆形凹槽11的圆心与该圆心间的距离呈递减设置。

固定螺栓2的螺帽呈圆柱形且其端面上设置有内六角工具槽。

固定方式：首先，根据需要固定的零件选择与之尺寸适合的夹具（即零件放置到夹具的圆形凹槽11上后与夹具的圆形凹槽11大小相似配），将零件的一端放置到圆形凹槽11内，再转动零件选择一个差不多与零件侧壁贴合的螺纹孔，将固定螺栓2装入该螺纹孔中使得固定螺栓2的螺帽与零件侧壁贴合来周向限位零件；

如果上述方式无法实现零件固定（即没有合适的螺纹孔），此时用可以选择一组螺纹孔组12，即两个固定螺栓2分别安装在其中同一组的螺纹基孔121和微调螺孔122上时，两固定螺栓2分别与零件的一个角两侧的侧壁相抵接，以此来夹住零件的一个边角来周向限位固定零件。
