旋转压紧式终端盒夹具的制作方法

本实用新型属于夹具技术领域，尤其是涉及一种旋转压紧式终端盒夹具。

背景技术：
：

终端盒是光纤传输通信网络中终端配线的辅助设备，终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。而终端盒在机床上加工生产的过程中需要特定夹具进行装夹定位，因此需要一种定位精度盖，定位速度快的夹具，一来为了增加装夹定位速度，二来为了保证较高的加工精度，以便于后续装配使用。

技术实现要素：
：

本实用新型所要解决的技术问题是：提供一种便于终端盒毛坯件装夹和拆卸的夹具。

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种旋转压紧式终端盒夹具，包括工作台、支撑柱、气缸、压紧块和支撑架，所述工作台为矩形板状结构，所述支撑柱固定安装在工作台底部，所述气缸、压紧块和支撑架的数量均设置有四个，并且所述气缸两两对称设在工作台底部的前、后两侧，所述支撑架的下端固定安装在工作台上，并且支撑架设置在气缸的正上方位置，所述压紧块的后端与气缸的活塞杆通过轴销活动连接，每个所述压紧块前端的正下方均设置有第一限位块，所述第一限位块与工作台固定连接，所述工作台的左、右两端还设置分别有第二限位块和第三限位块，所述第一限位块和第二限位块的限位面均设置为平面结构，所述第三限位块的限位面上设置有钢珠弹簧锁销，所述支撑柱的下端设置有环形卡槽。

作为优选，所述钢珠弹簧锁销的数量设置有至少两个。

作为优选，所述第二限位块和第三限位块的外端面分别与工作台的左、右端面相平齐。

作为优选，所述第二限位块的限位面的上端设置为斜角结构。

与现有技术相比，本实用新型的有益之处是：通过支撑柱的环形卡槽将本夹具固定安装到加工机床上，进而可为终端盒毛坯件提供一个装夹固定平台，来满足终端盒毛坯件的加工需求，另外，本夹具还具有装夹拆卸速度快、定位精度高的优点。

附图说明：

下面结合附图对本实用新型进一步说明。

图1是本实用新型的结构示意图。

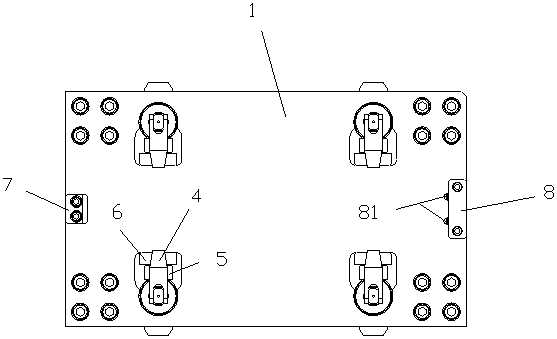

图2是本实用新型的俯视图。

图3是本实用新型安装有工件的结构示意图。

图中：1、工作台；2、支撑柱；21、环形卡槽；3、气缸；4、压紧块；5、支撑架；6、第一限位块；7、第二限位块；8、第三限位块；81、钢珠弹簧锁销；9、工件。

具体实施方式：

下面结合附图及具体实施方式对本实用新型进行详细描述：

如图1至图3所示的一种旋转压紧式终端盒夹具，包括工作台1、支撑柱2、气缸3、压紧块4和支撑架5，所述工作台1为矩形板状结构，所述支撑柱2固定安装在工作台1底部，所述气缸3、压紧块4和支撑架5的数量均设置有四个，并且所述气缸3两两对称设在工作台1底部的前、后两侧，所述支撑架5的下端固定安装在工作台1上，并且支撑架5设置在气缸3的正上方位置，所述压紧块4的后端与气缸3的活塞杆通过轴销活动连接，每个所述压紧块4前端的正下方均设置有第一限位块6，所述第一限位块6与工作台1固定连接，所述工作台1的左、右两端还设置分别有第二限位块7和第三限位块8，所述第一限位块6和第二限位块7的限位面均设置为平面结构，所述第三限位块8的限位面上设置有钢珠弹簧锁销81，所述支撑柱2的下端设置有环形卡槽21。

由于单个钢珠弹簧锁销81弹性较小，所述钢珠弹簧锁销81的数量设置有至少两个。

所述第二限位块7和第三限位块8的外端面分别与工作台1的左、右端面相平齐，这样一来，可缩短工作台1的长度，有利于操作人安装和拆卸。

在实际应用过程中，当工件9加工完成后，操作人员首先将工件9从第三限位块8这一端抬起，在抬起的过程中，工件9会顶住第二限位块7的限位面向上转动，若是第二限位块7的限位面过高，则工件9在转动的过程中会出现卡涩的现象，操作人员很难将其取下，因此，所述第二限位块7的限位面的上端设置为斜角结构，这样一来，在满足第二限位块7使用强度的基础上，同时又便于操作人员将工件9取下。

需要强调的是：以上仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
