一种钢带卡盘的制作方法

本实用新型属于钢材加工技术领域，尤其是一种钢带卡盘。

背景技术：

带钢是各类轧钢企业为了适应不同工业部门工业化生产各类金属或机械产品的需要而生产的一种窄而长的钢板，广泛用于生产焊接钢管，作冷弯型钢的坯料，制造自行车车架、轮圈、卡箍、垫圈、弹簧片、锯条、五金制品和刀片等。在生产工程中，钢带的固定和装夹一般通过固定架实现，但这种固定方式，钢带易缠绕，操作过程中存在安全隐患，且钢带易散落。

技术实现要素：

本实用新型提出一种钢带卡盘，摆放安全，钢带不易散落。

本实用新型具体采用如下技术方案实现：

一种钢带卡盘，包括箱体和卡盘体，所述卡盘体固定在所述箱体顶部，所述箱体内固定有气缸，所述卡盘体上设有多个卡爪，所述气缸的伸缩杆与多个所述卡爪固定连接，多个所述卡爪与所述卡盘活动连接，所述卡盘体中心位置设有限位柱，多个所述卡爪均匀分布在所述限位柱的四周。

作为优选，所述卡爪设置有四个。

作为优选，四个所述卡爪的工作面为圆弧形。

作为优选，四个所述卡爪的圆弧形工作面为90°圆弧。

作为优选，所述伸缩杆通过连接部与所述卡爪固定连接。

本实用新型提供的一种钢带卡盘，其有益效果在于：通过气缸的拉顶，使四爪展开，钢带摆好后，卡住钢带内圈达到固定，钢带由于外力作用不会到处散落，摆放安全，操作简便，提高工作效率。

附图说明

图1是本实用新型钢带卡盘的立体图；

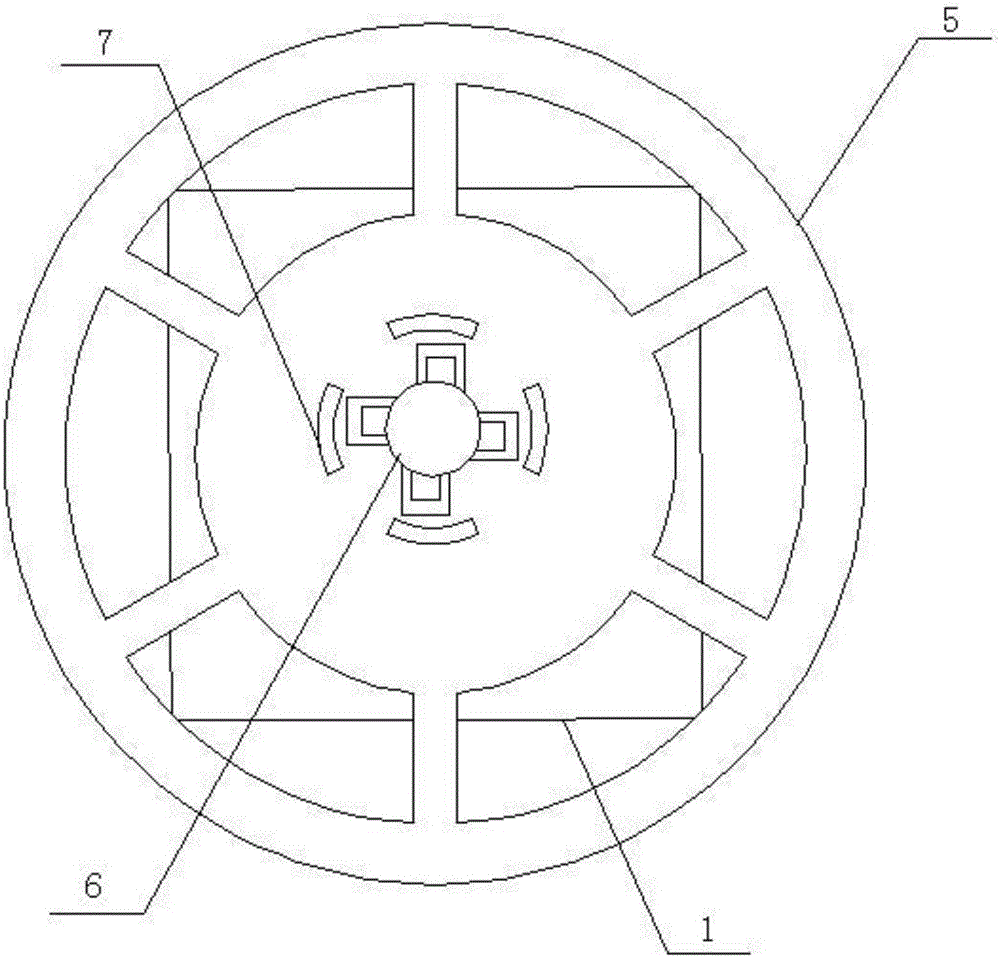

图2是本实用新型钢带卡盘的俯视图。

图中：1-箱体；2-气缸；3-伸缩杆；4-连接部；5-卡盘体；6-限位柱；7-卡爪。

具体实施方式

为进一步说明各实施例，本实用新型提供有附图。这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理。配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点。图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。

现结合附图和具体实施方式对本实用新型进一步说明。

如图1、2所示，本实施例提出一种钢带卡盘，包括箱体1，气缸2安装在箱体内部，气缸2的伸缩杆3延伸至箱体外部，在伸缩杆3上端固定有连接部4。

一个圆形的卡盘体5固定在箱体1顶部外侧，卡盘体5的直径大于箱体1的尺寸，使卷状的钢带放置在卡盘体5上。在卡盘体5的几何中心位置设置有限位柱6，限位柱6的四周均匀分布四个卡爪7，四个卡爪7的工作面呈圆弧状，所对应的圆心角为90°，圆弧的圆心与卡盘体5的几何中心位置重叠。四个卡爪7与卡盘体5活动连接，并通过连接部4与伸缩杆3固定连接。

本实施通过机械阀进行通气或者放气，气缸2带动伸缩杆3对卡爪7进行拉顶，使四个卡爪7展开，钢带摆好后，卡住钢带内圈达到固定，钢带由于外力作用不会到处散落，摆放安全，操作简便，提高工作效率。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
