电子排水阀控制器装配机的转台夹紧装置的制作方法

本实用新型涉及机械自动化领域，特别是涉及一种电子排水阀控制器装配机的转台夹紧装置。

背景技术：

在现代化的生产车间中，工件的转移基本已经实现了自动化，工件从一个流水线转到另一个流水线的过程中，需要夹紧工件，而目前现有的夹紧装置很容易导致工件所受到的夹紧力不均衡，造成工件夹紧的可能性低，直线影响产品的使用性能，减少产品的使用寿命，有鉴于此，有必要对现有的电子排水阀控制器装配机的转台夹紧装置予以改进。

技术实现要素：

本实用新型主要解决的技术问题是提供一种电子排水阀控制器装配机的转台夹紧装置，其夹紧效果好，工件磨损小，大大提高生产效率，降低生产成本。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种电子排水阀控制器装配机的转台夹紧装置，该电子排水阀控制器装配机的转台夹紧装置包括安装垫板，安装垫板的上平面安装有夹紧旋转气缸，夹紧旋转气缸的旋转台上安装有旋转圆盘，旋转圆盘的上平面以圆心为中心点阵列有四个方向相同的倾斜滑道，圆形安装板通过圆形支柱固定于安装垫板的上平面，圆形安装板上平面的圆心处固定有壳体垫板，圆形安装板的上平面以圆心为中心点阵列有四个矩形滑槽，相邻两个矩形滑槽之间的圆形安装板上均安装有限位板，相邻两块限位板与圆形安装板形成滑槽，滑槽均位于圆形安装板上的矩形滑槽的上方，相邻两块限位板之间的滑槽内均嵌装有夹紧滑块，夹紧滑块上均设有一个安装圆孔，夹紧滑块上的安装圆孔内均插装有销轴，销轴穿过圆形安装板上的矩形滑槽且销轴的下端固定有导向块的一端，导向块的另一端均设有一个安装圆孔，导向块上的安装圆孔内均插装有导向轴，导向轴均穿过旋转圆盘上的倾斜滑道，夹紧滑块的内侧面分别垂直安装有第一夹块、第二夹块、第三夹块和第四夹块，第四夹块上设有一个半圆形开口槽。

本实用新型的有益效果是：本实用新型一种电子排水阀控制器装配机的转台夹紧装置，其使工件受到的压紧力均匀，夹紧效果好，操作方便，工件磨损小，使用寿命长，大大提高生产效率，降低了生产成本。

附图说明

图1是本实用新型电子排水阀控制器装配机的转台夹紧装置的结构示意图；

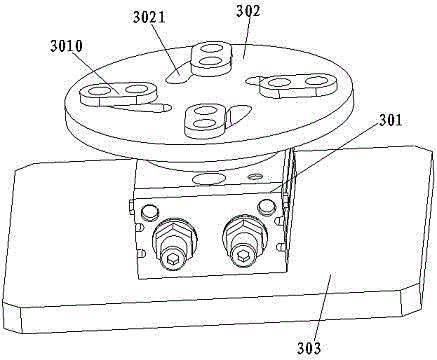

图2是本实用新型电子排水阀控制器装配机的转台夹紧装置的部分结构示意图。

具体实施方式

下面结合附图对本实用新型较佳实施例进行详细阐述，以使实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1和图2，本实用新型实施例包括：

一种电子排水阀控制器装配机的转台夹紧装置，该电子排水阀控制器装配机的转台夹紧装置包括安装垫板303，安装垫板303的上平面安装有夹紧旋转气缸301，夹紧旋转气缸301的旋转台上安装有旋转圆盘302，旋转圆盘302的上平面以圆心为中心点阵列有四个方向相同的倾斜滑道3021，圆形安装板3011通过圆形支柱固定于安装垫板303的上平面，圆形安装板3011上平面的圆心处固定有壳体垫板3012，圆形安装板3011的上平面以圆心为中心点阵列有四个矩形滑槽30111，相邻两个矩形滑槽30111之间的圆形安装板3011上均安装有限位板309，相邻两块限位板309与圆形安装板3011形成滑槽3091，滑槽3091均位于圆形安装板3011上的矩形滑槽30111的上方，相邻两块限位板309之间的滑槽3091内均嵌装有夹紧滑块304，夹紧滑块304上均设有一个安装圆孔，夹紧滑块304上的安装圆孔内均插装有销轴，销轴穿过圆形安装板3011上的矩形滑槽30111且销轴的下端固定有导向块3010的一端，导向块3010的另一端均设有一个安装圆孔，导向块3010上的安装圆孔内均插装有导向轴，导向轴均穿过旋转圆盘302上的倾斜滑道3021，夹紧滑块304的内侧面分别垂直安装有第一夹块305、第二夹块306、第三夹块307和第四夹块308，第四夹块308上设有一个半圆形开口槽。

本实用新型电子排水阀控制器装配机的转台夹紧装置工作时，夹紧旋转气缸301运转使旋转圆盘302转动，从而使导向轴带动导向块3010在旋转圆盘302上的倾斜滑道3021内移动，进而使导向块3010另一端上的销轴带动夹紧滑块304以及夹紧滑块304上的第一夹块305、第二夹块306、第三夹块307和第四夹块308进行水平移动，可以使得壳体垫块3012上的壳体被夹紧。

本实用新型电子排水阀控制器装配机的转台夹紧装置，其可以使工件受到的夹紧力均衡，夹紧效果好，工件磨损小，操作方便，大大提高生产效率，降低生产成本。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
