一种用于立式加工中心的自动测量工具的制作方法

本实用新型涉及自动测量工具技术领域，具体为一种用于立式加工中心的自动测量工具。

背景技术：

目前，加工中心：是带有刀库和自动换刀装置的一种高度自动化的多功能数控机床。在中国香港，台湾及广东一代也有很多人叫它电脑锣。工件在加工中心上经一次装夹后，数字控制系统能控制机床按不同工序，自动选择和更换刀具，自动改变机床主轴转速、进给量和刀具相对工件的运动轨迹及其他辅助机能，依次完成工件几个面上多工序的加工。并且有多种换刀或选刀功能，从而使生产效率大大提高。

然而现有的用于立式加工中心的自动测量工具在使用过程中存在着一些不足之处，测量工具基本靠人工进行测量，使得测量的结果存在着很大的误差，并且测量时会影响到正常的加工效率，使用不方便。

技术实现要素：

本实用新型的目的在于提供一种用于立式加工中心的自动测量工具，以解决上述背景技术中提出的测量工具基本靠人工进行测量，使得测量的结果存在着很大的误差，并且测量时会影响到正常的加工效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于立式加工中心的自动测量工具，包括测量工具本体和防震动保护层，所述测量工具本体的内部嵌套安装有移动控制器、AVR中央控制处理器、信息储存器和信号输送器，且AVR中央控制处理器位于移动控制器的右侧，信息储存器位于AVR中央控制处理器的下方，信号输送器位于移动控制器的左侧，所述移动控制器的前方固定安装有移动滑槽，且移动滑槽中嵌套安装有摄像头，所述摄像头的外表面上嵌套安装有防震动保护层，所述摄像头输出端与AVR中央控制处理器输入端电性连接，所述AVR中央控制处理器输出端与信号输送器输入端电性连接，所述信号输送器输出端与笔记本电脑输入端通过局域网连接，所述笔记本电脑输出端均与图片测量器和电脑显示屏输入端电性连接。

优选的，所述摄像头的内部嵌套安装有自动调焦器。

优选的，所述AVR中央控制处理器输出端与信息储存器输入端电性连接。

优选的，所述测量工具本体的右侧板上固定安装有固定连接杆。

与现有技术相比，本实用新型的有益效果是：该用于立式加工中心的自动测量工具，首先该测量工具采用摄像装置进行拍摄，并且该摄像装置可以全方位的进行调节，使得拍摄的效果不存在误差，还有在摄像装置的内部设置有自动调节器，可以使得拍摄的照片清晰度更高，拍摄后的相片输送到笔记本电脑中进行处理，该种方式测量的结果更加准确，并且，不需要人工参与，使得机器的加工效率更高，测量的数据可以自动进行保存，方便后期的参考，使用效果更好。

附图说明

图1为本实用新型的结构示意图；

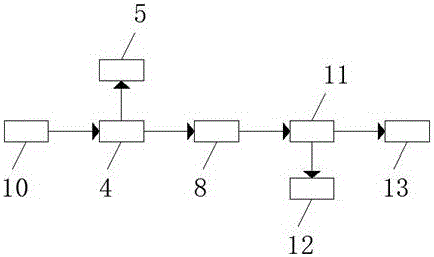

图2为本实用新型的原理框图。

图中：1-移动控制器；2-移动滑槽；3-固定连接杆；4-AVR中央控制处理器；5-信息储存器；6-测量工具本体；7-自动调焦器；8-信号输送器；9-防震动保护层；10-摄像头；11-笔记本电脑；12-图片测量器；13-电脑显示屏。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种用于立式加工中心的自动测量工具，包括测量工具本体6和防震动保护层9，测量工具本体6的内部嵌套安装有移动控制器1、AVR中央控制处理器4、信息储存器5和信号输送器8，且AVR中央控制处理器4位于移动控制器1的右侧，信息储存器5位于AVR中央控制处理器4的下方，信号输送器8位于移动控制器1的左侧，移动控制器1的前方固定安装有移动滑槽2，且移动滑槽2中嵌套安装有摄像头10，摄像头10的外表面上嵌套安装有防震动保护层9，摄像头10输出端与AVR中央控制处理器4输入端电性连接，AVR中央控制处理器4输出端与信号输送器8输入端电性连接，信号输送器8输出端与笔记本电脑11输入端通过局域网连接，笔记本电脑11输出端均与图片测量器12和电脑显示屏13输入端电性连接，摄像头10的内部嵌套安装有自动调焦器7，AVR中央控制处理器4输出端与信息储存器5输入端电性连接，测量工具本体6的右侧板上固定安装有固定连接杆3。

工作原理：该用于立式加工中心的自动测量工具使用时，利用摄像头10拍摄需要进行测量的工件，并且利用移动控制器1控制摄像头10进行不同位置的调节，自动调焦器7自行调节摄像头10，从而使得拍摄的照片更加清晰准确，拍摄的信息输送到AVR中央控制处理器4中，并且通过信号输送器8将信息输送到笔记本电脑11中，利用笔记本电脑11中的图片测量器12进行测量，该种测量方式，使得测量的结果更加准确，并且通过电脑显示屏13进行显示。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
