一种用于金属管材内圆磨的管内支撑机构的制作方法

本发明涉及金属管材加工设备技术领域，尤其是一种用于金属管材内圆磨的管内支撑机构。

背景技术：

在金属管材工件的内圆磨设备中，现有技术为通过传动长轴连接电机与砂轮，电机带动传动长轴运转从而实现砂轮的旋转，并对金属管材工件内壁进行修磨，在此过程中，为达到较好的修磨效果，电机的转速通常较高，即传动长轴和砂轮在修磨过程中的工作状态为高速旋转，传动长轴在高速旋转下，传动长轴与支撑轴套之间的轴承极易受到破坏，需要更换整个支撑机构，成本高昂贵，而且装卸麻烦，现在市面上的管材规格多种多样，单一支撑轴套无法适应多种直径的管材，十分麻烦。

技术实现要素：

本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于金属管材内圆磨的管内支撑机构，解决传动长轴与支撑轴套之间的轴承极易受到破坏，需要更换整个支撑机构，成本高昂贵，装卸麻烦，而且单一支撑轴套无法适应多种直径的管材，十分麻烦的问题。

本发明解决其技术问题所采用的技术方案是：一种用于金属管材内圆磨的管内支撑机构，包括管体、砂轮、转轴和支撑板，所述的支撑板上表面开设有用于支撑转轴的弧形托槽，所述的支撑板下表面开设有弧形传动面，所述的传动面左侧开设有弧形左传动槽，所述的传动面右侧开设有弧形右传动槽，所述的传动面左侧对应左传动槽位置设置有弧形左调节板，所述的传动面右侧对应右传动槽位置设置有弧形右调节板，所述的左调节板右端和右调节板左端均固定连接有调节块，所述的左调节板通过上端连接块和调节块插入左传动槽与支撑板活动连接，所述的右调节板通过上端连接块和调节块插入右传动槽与支撑板活动连接，所述的左调节板和右调节板上端连接块上均开设有内置调节螺栓的调节螺孔，所述的支撑板和调节块对应位置均开设有内置连接轴的调节限位孔，所述的左调节板和右调节板通过连接轴在调节限位孔内部伸缩与支撑板连接分离，所述的左调节板和右调节板通过控制调节螺栓来改变与传动面之间的间隙。

进一步的，所述的托槽内侧面上开设有三个内置从动轮的支撑槽，所述的从动轮通过两侧弹性伸缩连接轴与支撑槽内壁活动连接。

进一步的，所述的左调节板和右调节板大小相同。

进一步的，所述的调节螺孔和调节限位孔内孔径大小相同。

本发明的有益效果是，本发明的一种用于金属管材内圆磨的管内支撑机构通过在支撑板下端传动面两侧分别活动连接可以改变连接方式和连接角度的左调节板和右调节板，可以使得单一支撑机构适用于所有规格的管材，大大节约使用成本，并且通过在支撑槽内部连接易拆卸的从动轮，可以很方便的对其进行装卸，使得后期维修成本大大降低。

附图说明

下面结合附图和实施例对本发明进一步说明。

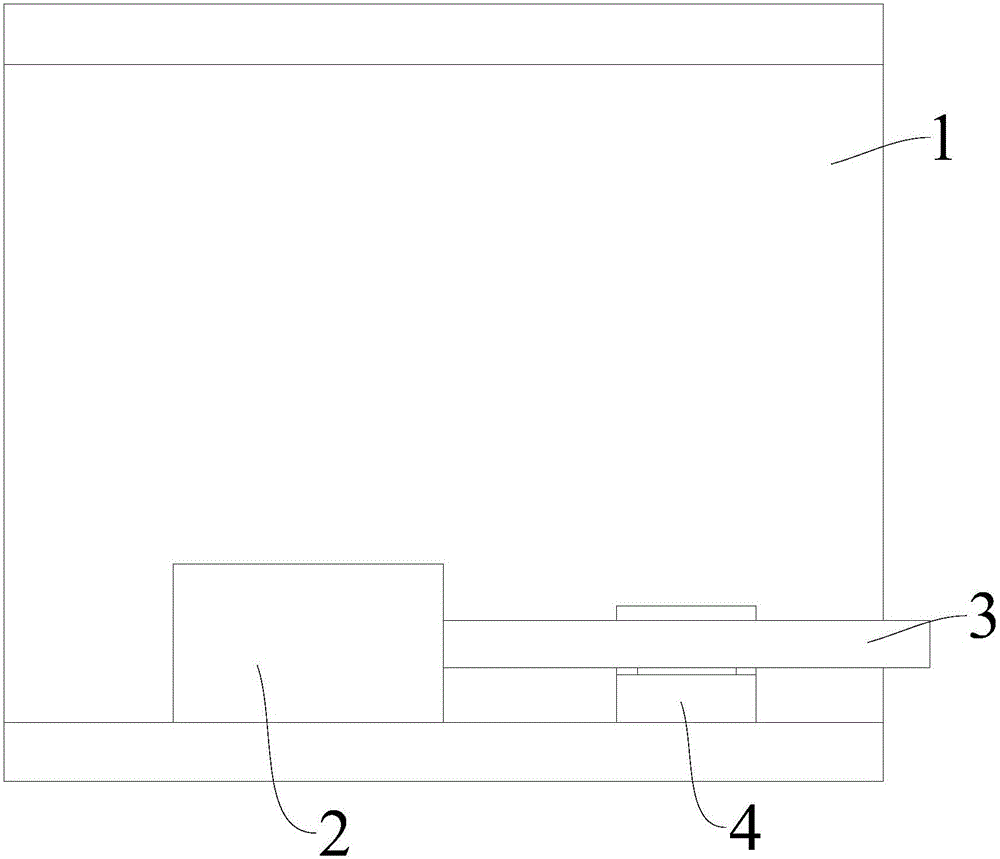

图1是本发明的结构示意图。

图2是本发明的剖视图。

图中:1.管材，2.砂轮，3.转轴，4.支撑板，5.托槽，6.传动面，7.左传动槽，8.右传动槽，9.左调节板，10.右调节板，11.调节块，12.连接块，13.调节螺栓，14.调节螺孔，15.连接轴，16.调节限位孔，17.从动轮，18.支撑槽，19.弹性伸缩连接轴。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

图1和图2所示的一种用于金属管材内圆磨的管内支撑机构，包括管体1、砂轮2、转轴3和支撑板4，支撑板4上表面开设有用于支撑转轴3的弧形托槽5，支撑板4下表面开设有弧形传动面6，传动面6左侧开设有弧形左传动槽7，传动面6右侧开设有弧形右传动槽8，传动面6左侧对应左传动槽7位置设置有弧形左调节板9，传动面6右侧对应右传动槽8位置设置有弧形右调节板10，左调节板9右端和右调节板10左端均固定连接有调节块11，左调节板9通过上端连接块12和调节块11插入左传动槽7与支撑板4活动连接，右调节板10通过上端连接块12和调节块11插入右传动槽8与支撑板4活动连接，左调节板9和右调节板10上端连接块12上均开设有内置调节螺栓13的调节螺孔14，支撑板4和调节块11对应位置均开设有内置连接轴15的调节限位孔16，左调节板9和右调节板10通过连接轴15在调节限位孔16内部伸缩与支撑板4连接分离，连接轴15塞入调节限位孔16可以使得左调节板9和右调节板10与支撑板4滑动连接，连接轴15拔出调节限位孔16可以使得左调节板9和右调节板10和支撑板4活动轴连接，左调节板9和右调节板10通过控制调节螺栓13来改变与传动面6之间的间隙，主要是改变调节螺栓13在不同位置的调节螺孔14内部。

进一步的，托槽5内侧面上开设有三个内置从动轮17的支撑槽18，从动轮17通过两侧弹性伸缩连接轴19与支撑槽18内壁活动连接，弹性伸缩连接轴是由弹性伸缩杆组成，进一步的，左调节板9和右调节板10大小相同，进一步的，调节螺孔14和调节限位孔16内孔径大小相同，本发明的一种用于金属管材内圆磨的管内支撑机构通过在支撑板4下端传动面6两侧分别活动连接可以改变连接方式和连接角度的左调节板9和右调节板10，可以使得单一支撑机构适用于所有规格的管材，大大节约使用成本，并且通过在支撑槽18内部连接易拆卸的从动轮17，可以很方便的对其进行装卸，使得后期维修成本大大降低。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
