一种圆盘锯片渗碳装置的制作方法

本实用新型具体涉及一种圆盘锯片渗碳装置，属于渗碳装置技术领域。

背景技术：

圆盘锯片是一种广泛应用的切削耗材，在很多领域如轧钢企业棒材生产线等使用量非常大，如何增加圆盘锯片的使用寿命，进而降低轧钢企业的生产成本，成为困扰轧钢企业的一个难题，圆盘锯片经过渗碳处理后能够提高锯齿的硬度和耐疲劳性能，为此，有必要设计一种简单安全的渗碳装置。

技术实现要素：

因此，本实用新型目的是提供一种结构简单、使用安全、操作方便的圆盘锯片渗碳装置，包括锯片放置台及碳棒夹持器，所述锯片放置台包括放置台底座、转轴、放置平台，转轴连接放置台底座及放置平台，放置平台上设有放置台电极安装端子，所述碳棒夹持器包括夹持器底座、齿轮齿条传动机构、碳棒安装基座，齿轮齿条传动机构连接夹持器底座及碳棒安装基座，碳棒安装基座上设有夹持器电极安装端子。

进一步的，所述锯片放置台上还设有3至4个导向轮。

进一步的，所述齿轮齿条传动机构包括齿轮、齿条、手动摇柄，所述齿条上远离锯片放置台的一端连接碳棒安装基座。

进一步的，所述碳棒安装基座还设有用于安装碳棒的顶丝。

进一步的，所述放置台底座与夹持器底座整体连接。

本实用新型的有益效果在于：本实用新型的一种圆盘锯片渗碳装置，结构简单、安全性高、使用简便，经过渗碳处理的圆盘锯片，可以重复使用三次以上，节约了耗材，降低了生产成本，本实用新型的圆盘锯片渗碳装置尤其适合轧钢企业棒材生产线使用，也可以推广应用到其它行业。

附图说明

图1为本实用新型一种圆盘锯片渗碳装置的结构示意图；

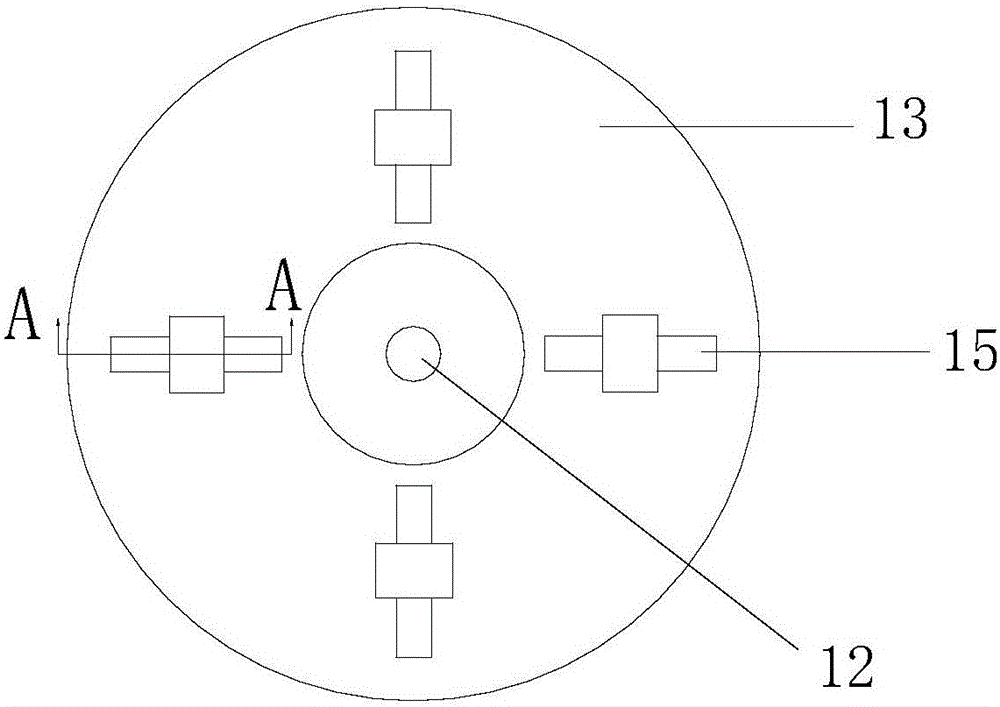

图2为图1中锯片放置台部分的俯视图；

图3为图2中的A-A方向的剖视图；

图4为图1中碳棒夹持器部分的俯视图；

图5为图4中的碳棒夹持器夹持碳棒后的示意图。

附图标记如下：

1、锯片放置台；2、碳棒夹持器；11、放置台底座；12、转轴；13、放置平台；14、放置台电极安装端子；15、导向轮；21、夹持器底座；22、齿轮齿条传动机构；23、碳棒安装基座；24、夹持器电极安装端子；25、顶丝；221、齿轮；222、齿条；223、手动摇柄。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行说明：

如图1至图4所示，一种圆盘锯片渗碳装置，包括锯片放置台1及碳棒夹持器2，锯片放置台1包括放置台底座11、转轴12、放置平台13，转轴12连接放置台底座11及放置平台13，放置平台13上设有放置台电极安装端子14，碳棒夹持器2包括夹持器底座21、齿轮齿条传动机构22、碳棒安装基座23，齿轮齿条传动机构22连接夹持器底座21及碳棒安装基座23，碳棒安装基座23上设有夹持器电极安装端子24。放置台电极安装端子14连接负极直流电极，夹持器电极安装端子24连接正极直流电极，电源可使用现有的配电装置或新设置配电装置，配电装置应包括变压器和调压器，其输出端为直流电源，调压器控制渗碳时锯齿和碳棒的加热温度。

优选的，锯片放置台1上还设有3至4个导向轮15，转轴12带动圆盘锯片转动，导向轮15的轴承面比放置平台13高3毫米，导向轮15用于为圆盘锯片的转动提供导向。

优选的，齿轮齿条传动机构22包括齿轮221、齿条222、手动摇柄223，齿条222上远离锯片放置台1的一端连接碳棒安装基座23，通过摇动手动摇柄223带动齿轮221及齿条222运动，实现碳棒的横向移动，完成渗碳过程。

优选的，碳棒安装基座23还设有用于安装碳棒的顶丝25，使用顶丝25安装可以防止碳棒松动。

优选的，放置台底座11与夹持器底座21整体连接，放置台底座11与夹持器底座21可使用槽钢制作，安装时保持导向轮15顶面与齿条222中心线处于同一水平线。

使用时，先将需要处理的圆盘锯片的锯齿进行修磨处理后，放在放置平台1上，将碳棒端部适当切削后，如图5所示安装在碳棒夹持器2上，连接电极并设置好电源后，摇动手动摇柄223，碳棒接触圆盘锯片，就可以开始进行渗碳处理了，渗碳过程中不断的转动转轴12，即可完成整个圆盘锯片的渗碳处理。

一个新的圆盘锯片，至少可以经过本装置的渗碳处理3次，即可以重复使用两次以上，大大节约了耗材，降低了生产成本。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
