一种磨床丝杆调整装置的制作方法

本实用新型涉及磨床领域，尤其涉及一种磨床丝杆调整装置。

背景技术：

对立柱移动式平面磨床是磨床的一种。主要用砂轮旋转研磨工件以使其可达到要求的平整度，根据工作台形状可分为圆形工作台两种，矩形工作台平面磨床的主参数为工作台宽度及长度的主参数为工作台面直径。根据轴类的不同可分为卧轴及立轴磨床之分。其中磨床的丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。现有的磨床丝杆经常发生跳杆状况，磨床丝杆上的螺母或是普通的圆螺母加圆螺母垫圈锁紧，或者时两个圆螺母锁紧，或者使用精密锁紧螺母锁紧。但是都没有可以直接调整丝杆跳动的，丝杆跳动振幅较大，增加丝杆的磨损，降低丝杆的使用寿命。

基于以上原因，需要一种磨床丝杆调整装置被设计出来，通过在螺母的接触平面上加工出四个均布个螺纹通孔，放入四个较之螺母厚度略短的平端紧定螺钉。装配工人可以通过调节四个平端紧定螺钉来调整丝杆的跳动。即在测量丝杆端跳动的高点时顺时针旋转上方的平端紧定螺钉，而在 测量丝杆端跳动的低点时逆时针旋转上方的平端紧定螺钉，以此来调整丝杆跳动，简单实用，即一种磨床丝杆调整装置。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供了一种磨床丝杆调整装置。

本实用新型是通过以下技术方案实现：

一种磨床丝杆调整装置，包括丝杆，所述丝杆安装在轴承座上，所述丝杆和轴承座通过轴承联动；所述丝杆通过压盖进行定位；所述压盖的中部设置有调整螺母，所述调整螺母的圆周均布有平端紧定螺钉；所述调整螺母和压盖之间安装有调整垫圈，所述压盖和轴承座之间的连接处安装有垫圈。

进一步地，所述平端紧定螺钉的数量有四个，所述平端紧定螺钉沿圆周均布在调整螺母的端面上。

进一步地，所述调整螺母的四个端部均开设有凹槽，便于松紧调整螺母。

与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理，通过在螺母的接触平面上加工出四个均布个螺纹通孔，放入四个较之螺母厚度略短的平端紧定螺钉。装配工人可以通过调节四个平端紧定螺钉来调整丝杆的跳动。即在测量丝杆端跳动的高点时顺时针旋转上方的平端紧定螺钉，而在测量丝杆端跳动的低点时逆时针旋转上方的平端紧 定螺钉，以此来调整丝杆跳动，简单实用。

附图说明

图1为本实用新型的结构示意图；

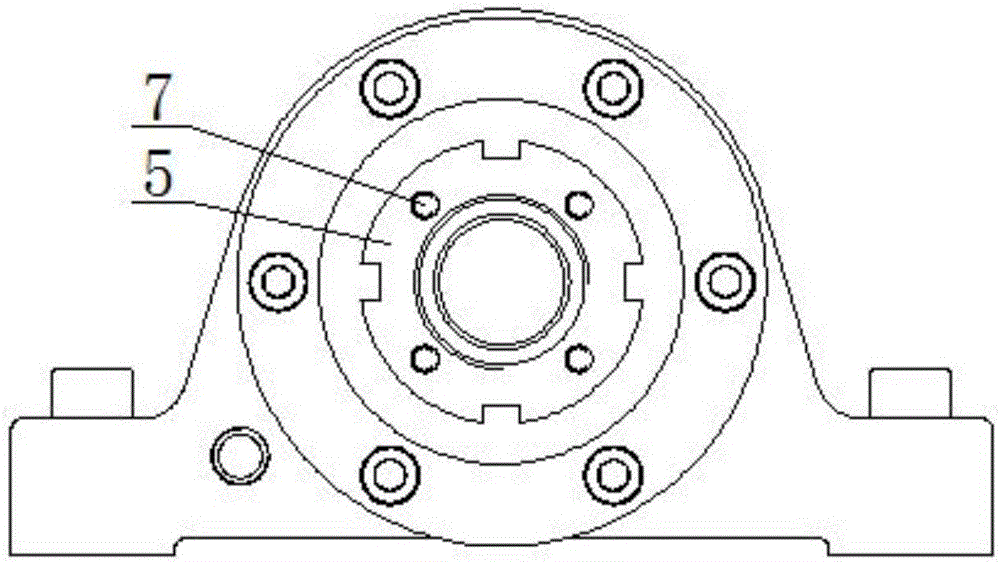

图2为本实用新型的侧视图。

图中：1、丝杆，2、轴承座，3、轴承，4、压盖，5、调整螺母，6、调整垫圈，7、平端紧定螺钉，8、垫圈。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1-2，图1为本实用新型的结构示意图，图2为本实用新型的侧视图。

一种磨床丝杆调整装置，包括丝杆1，所述丝杆1安装在轴承座2上，所述丝杆1和轴承座2通过轴承3联动；所述丝杆1通过压盖4进行定位；所述压盖4的中部设置有调整螺母5，所述调整螺母5的圆周均布有平端紧定螺钉7；所述调整螺母5和压盖4之间安装有调整垫圈6，所述压盖4和轴承座2之间的连接处安装有垫圈8；所述平端紧定螺钉7的数量有四个，所述平端紧定螺钉7沿圆周均布在调整螺母5的端面上；所述调整螺母5的四个端部均开设有凹槽，便于松紧调整螺母5。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新 型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
