一种转轴模具结构的制作方法

本实用新型涉及模具结构技术领域，具体为一种转轴模具结构。

背景技术：

在现实环境中，转轴可见于许多环境中，比如门轴就是一种转轴。生产各种格式的转轴是必要的，而相应的转轴模具也是必需的。

技术实现要素：

本实用新型的目的在于提供一种转轴模具结构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种转轴模具结构，所述模具结构包括第一空心管，所述第一空心管上有一垂直于所述第一空心管的第一竖杆，所述第一空心管尾端有一第一管道卡口，所述第一管道卡口尾端有一第一管道接口，所述第一管道接口外表面刻有螺纹，所述第一管道卡口尾端连接一第二管道卡口，所述第二管道卡口内表面刻有螺纹，所述第一管道接口嵌入所述第二管道卡口内部且所述第一管道接口外表面螺纹与所述第二管道卡口内表面螺纹相契合，所述第二管道卡口连接有一第二空心管，所述第二空心管尾端有一第二管道接口，所述第二管道接口表面刻有螺纹，所述第二空心管尾端连接一第三管道卡口，所述第三管道卡口内表面刻有螺纹，所述第二管道接口嵌入所述第三管道卡口内部且所述第二管道接口外表面螺纹与所述第三管道卡口内表面螺纹相契合，所述第三管道卡口连接一第三空心管，所述第三空心管尾端连接一第四管道卡口，所述第四管道卡口内表面刻有螺纹，所述第四管道卡口连接一第五管道卡口，所述第五管道卡口与所述第四管道卡口连接端有一第三管道接口，所述第三管道接口外表面刻有螺纹且嵌入所述第四管道卡口内部，且所述第三管道接口外表面螺纹与所述第四管道卡口内表面螺纹相契合，所述第五管道卡口连接一第四空心管，所述第四空心管上有一垂直于所述第四空心管的第二竖杆。

优选的，所述第一空心管与所述第一管道卡口连接端有一第四管道接口，所述第四管道接口外表面刻有螺纹，所述第一管道卡口内表面刻有与所述第四管道接口外表面螺纹相契合的螺纹。

优选的，所述第四空心管与所述第五管道卡口连接端有一第五管道接口，所述第五管道接口外表面刻有螺纹，所述第五管道卡口内表面刻有与所述第五管道接口外表面螺纹相契合的螺纹。

与现有技术相比，本实用新型的有益效果是：提供了一种结构简单易于组装的转轴模具结构，可以将多个模具单体组合在一起，从而生产出符合期望的转轴。

附图说明

图1为本实用新型结构示意图；

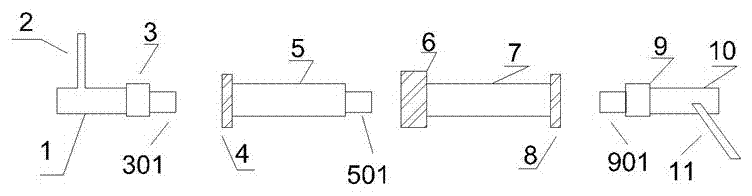

图2为本实用新型结构爆炸图；

图3为本实用新型部分结构的第一实施例示意图；

图4为本实用新型部分结构的第二实施例示意图。

图中：1第一空心管、2第一竖杆、3第一管道卡口、4第二管道卡口、5第二空心管、6第三管道卡口、7第三空心管、8第四管道卡口、9第五管道卡口、10第四空心管、11第二竖杆、101第四管道接口、301第一管道接口、501第二管道接口、901第三管道接口、111第五管道接口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种转轴模具结构，包括第一空心管1，第一空心管1上有一垂直于第一空心管1的第一竖杆2，第一空心管1尾端有一第一管道卡口3，第一管道卡口3尾端有一第一管道接口301，第一管道接口301外表面刻有螺纹，第一管道卡口3尾端连接一第二管道卡口4，第二管道卡口4内表面刻有螺纹，第一管道接口301嵌入第二管道卡口4内部且第一管道接口301外表面螺纹与第二管道卡口4内表面螺纹相契合，第二管道卡口4连接有一第二空心管5，第二空心管5尾端有一第二管道接口501，第二管道接口501表面刻有螺纹，第二空心管5尾端连接一第三管道卡口6，第三管道卡口6内表面刻有螺纹，第二管道接口501嵌入第三管道卡口6内部且第二管道接口501外表面螺纹与第三管道卡口6内表面螺纹相契合，第三管道卡口6连接一第三空心管7，第三空心管7尾端连接一第四管道卡口8，第四管道卡口8内表面刻有螺纹，第四管道卡口8连接一第五管道卡口9，第五管道卡口9与所述第四管道卡口8连接端有一第三管道接口901，第三管道接口901外表面刻有螺纹且嵌入第四管道卡口8内部，且第三管道接口901外表面螺纹与第四管道卡口8内表面螺纹相契合，第五管道卡口9连接一第四空心管10，第四空心管10上有一垂直于第四空心管10的第二竖杆11。

本实用新型的第一实施例中，第一空心管1与第一管道卡口3连接端有一第四管道接口101，第四管道接口101外表面刻有螺纹，第一管道卡口3内表面刻有与第四管道接口101外表面螺纹相契合的螺纹。

本实用新型的第二实施例中，第四空心管10与第五管道卡口9连接端有一第五管道接口111，第五管道接口111外表面刻有螺纹，第五管道卡口9内表面刻有与第五管道接口111外表面螺纹相契合的螺纹。

图2为本实用新型结构爆炸图，图3为本实用新型部分结构的第一实施例示意图，图4为本实用新型部分结构的第二实施例示意图，图1为本实用新型结构示意图。将各零部件（如图2、3和4中所示）组装成一完整模具结构（如图1中所示）。当需要生产转轴模具时候，由于模具结构为空心管，可以将原材料（如钢棍、钢水、铁水等）插入或引入空心管中，转动第一竖杆2和第二竖杆11至一定角度，可以生产出达到期望的转轴。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
