合成丝光沸石MOR分子筛的方法、及其产品和应用与流程

技术特征：

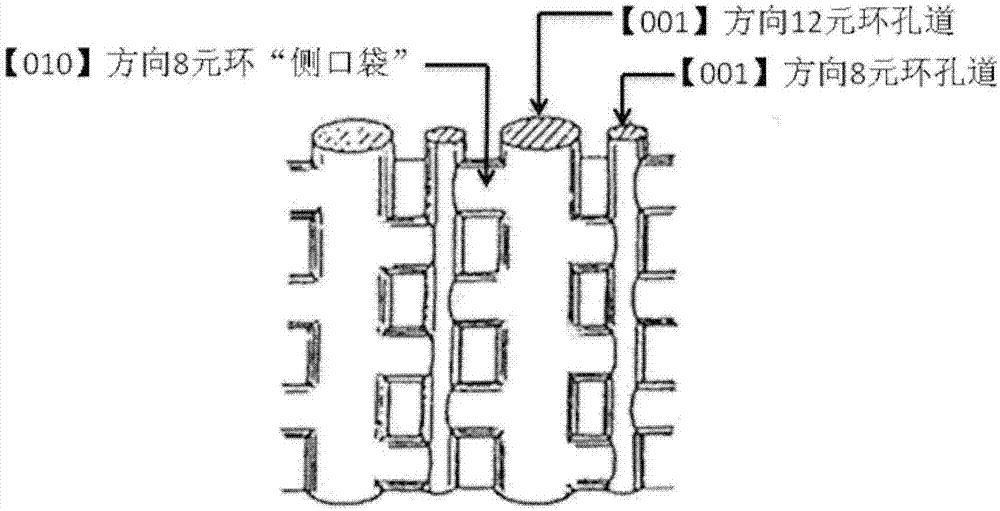

1.一种在无机碱存在下合成B酸中心优先落位在8元环“侧口袋”的丝光沸石MOR分子筛的方法，所述方法包括：

a)将以Al2O3计的铝源、以SiO2计的硅源、无机碱M2O、附加试剂N和水H2O混合，形成具有如下摩尔配比组成的初始混合物A：

Al2O3∶SiO2＝0.005～0.1∶1

M2O∶SiO2＝0.05～1∶1

N∶SiO2＝0.1～1∶1

H2O∶SiO2＝5～60∶1；

b)将丝光沸石MOR分子筛晶种S加入步骤a)中所得的初始混合物A中，搅拌均匀，得到初始凝胶B，其中加入的晶种S与所述初始混合物A中所含的SiO2的质量比为S∶SiO2＝0.005～0.1∶1；

c)将步骤b)中所得的初始凝胶B在120～200℃、自生压力下晶化12h～240h，

d)在晶化完成后，将固体产物过滤、分离并水洗涤至中性，干燥后即得到所述丝光沸石MOR分子筛，

其中所述无机碱M2O中的M表示碱金属；所述附加试剂N与所述8元环“侧口袋”的孔道尺寸匹配并且为选自甲胺、二甲胺、三甲胺、乙胺、二乙胺、三乙胺、N-甲基二乙胺、N，N-二甲基乙胺、N甲基乙二胺、N，N-二甲基乙二胺、N，N，N-三甲基乙二胺、N，N，N，N-四甲基乙二胺、N乙基乙二胺、N，N-二乙基乙二胺、N，N，N-三乙基乙二胺、N甲基-N，N-二乙基乙二胺、N，N二甲基-N乙基乙二胺、N，N，N，N-四甲基乙二胺、正丙胺、二正丙胺、异丙胺、四甲基氢氧化铵、四甲基溴化铵、四甲基氯化铵、四甲基碘化铵、甲醇、乙醇、正丙醇和异丙醇中的一种或几种。

2.根据权利要求1所述的方法，其特征在于，所述铝源为异丙醇铝、氧化铝、氢氧化铝、氯化铝、硫酸铝、硝酸铝和铝酸钠中的一种或几种。

3.根据权利要求1所述的方法，其特征在于，所述硅源为粗孔硅粉、细孔硅粉、硅溶胶、硅凝胶、正硅酸甲酯、正硅酸乙酯、白炭黑和水玻璃中的一种或几种。

4.根据权利要求1所述的方法，其特征在于，所述无机碱为氢氧化锂和氢氧化钠中的一种或两种。

5.一种不使用无机碱来合成B酸中心优先落位在8元环“侧口袋”的丝光沸石MOR分子筛的方法，其中反应体系中不存在碱金属，所述方法包括：

a)将以Al2O3计的铝源、以SiO2计的硅源、附加试剂N、含氟试剂F和水H2O混合，形成具有如下摩尔配比的初始混合物A：

Al2O3∶SiO2＝0.005～0.1∶1

F∶SiO2＝0.1～1∶1

N∶SiO2＝0.1～1∶1

H2O∶SiO2＝1～50∶1；

b)将丝光沸石MOR分子筛晶种S加入到步骤a)中所得的初始混合物A中，搅拌均匀，得到初始凝胶B，其中加入的晶种S与所述初始混合物A中所含的SiO2的质量比为S∶SiO2＝0.005～0.1∶1；

c)将步骤b)中所得的初始凝胶B在120～200℃、自生压力下晶化12h～480h；

d)在晶化完成后，将固体产物过滤、分离并用水洗涤至中性，干燥后即得到所述丝光沸石MOR分子筛。

其中所述无机碱M2O中的M表示碱金属；所述附加试剂N与所述8元环“侧口袋”的孔道尺寸匹配并且为选自甲胺、二甲胺、三甲胺、乙胺、二乙胺、三乙胺、N-甲基二乙胺、N，N-二甲基乙胺、N甲基乙二胺、N，N-二甲基乙二胺、N，N，N-三甲基乙二胺、N乙基乙二胺、N，N-二乙基乙二胺、N，N，N-三乙基乙二胺、N甲基-N，N-二乙基乙二胺、N，N二甲基-N乙基乙二胺、N，N，N，N-四甲基乙二胺、正丙胺、二正丙胺、异丙胺、四甲基氢氧化铵、四甲基溴化铵、四甲基氯化铵、四甲基碘化铵、甲醇、乙醇、正丙醇和异丙醇中的一种或几种。

6.根据权利要求5所述的方法，其特征在于，所述铝源为异丙醇铝、氧化铝、氢氧化铝、氯化铝、硫酸铝和硝酸铝中的一种或几种。

7.根据权利要求5所述的方法，其特征在于，所述硅源为粗孔硅粉、细孔硅粉、硅溶胶、硅凝胶、正硅酸甲酯、正硅酸乙酯和白炭黑中的一种或几种。

8.根据权利要求1或5所述的方法，其特征在于，所述晶化为静态晶或动态晶化。

9.根据权利要求1或5所述的方法得到的丝光沸石MOR分子筛，其特征在于，所述8元环“侧口袋”中的B酸中心占所述丝光沸石MOR分子筛中的总B酸中心数量的50-95％。

10.一种用于二甲醚羰基化反应的催化剂，其特征在于，所述催化剂通过将权利要求1所述的方法合成的丝光沸石MOR分子筛经过焙烧及离子交换法去除无机碱金属离子后，在400～700℃空气中焙烧得到；或者通过将权利要求5所述的方法合成的丝光沸石MOR分子筛经400～700℃空气中直接焙烧得到。
