一种石墨片中转机构及其应用的制作方法

本发明属于机械领域，具体涉及一种石墨片中转机构及其应用。

背景技术：

石墨片是一种全新的导热散热材料，沿两个方向均匀导热，屏蔽热源与组件的同时改进消费类电子产品的性能。随着电子产品的升级换代的加速和迷你、高集成以及高性能电子设备的日益增长的散热管理需求。这种全新的天然石墨解决方案，散热效率高、占用空间小、重量轻，沿两个方向均匀导热，消除"热点"区域，屏蔽热源与组件的同时改进消费类电子产品的性能。

但是，现有的石墨片在使用时工序繁多、效率低，严重影响石墨片的生产速度。

技术实现要素：

针对现有技术的不足，本发明的主要目的在于提供一种石墨片中转机构及其应用。

为实现前述发明目的，本发明采用的技术方案包括：

本发明提供了一种石墨片中转机构，其包括机架、用于剥取石墨片的剥料机构、设置在机架上载具和用于将石墨片由剥料机构转送至载具的转移装置，所述的剥料机构和载具固定在机架上。

在一些实施方案之中，所述的载具包括设置在机架上的料带和用于驱动料带的电机。

在一些实施方案之中，所述的转移装置包括固定在机架上的机械手和安装在机械手上的吸嘴。

在一些较为具体的实施方案之中，所述的机架内设有用于控制机械手运动的控制系统，所述的控制系统包括设置在机架上的按键和用于驱动机械手运动的气缸，且所述气缸经按键控制。

在一些较为具体的实施方案之中，所述的吸嘴上设有多个吸盘。

在一些更为具体的实施方案之中，所述吸盘上设有多个吸头。

在一些较为具体的实施方案之中，所述的机架内设有用于将机械手复位的复位气缸。

在一些实施方案之中，所述的机架底部对称设有四个滚轮。

在一些实施方案之中，所述的机架内设有工程相机，所述的转移装置将石墨片由剥料机构转送至载具时经工程相机拍照定位。

此外，本发明还提供了将上述的石墨片中转机构于石墨片生产中的应用。

与现有技术相比，本发明的优点包括：

1、本发明提供了一种石墨片中转机构结构简单、使用方便，能够快速进行石墨片的转移，大大提升了石墨片的转移速度。

2、本发明提供的石墨片中转机构可大大减少人力工作部分，从而降低生产成本，同时大大提升了石墨片的转移速度，具有广泛的应用前景。

附图说明

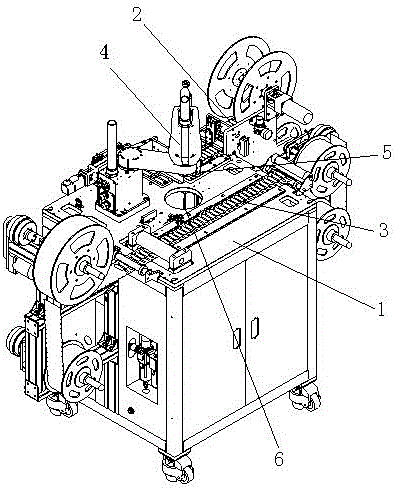

图1是本发明石墨片中转机构的立体图；

图2是本发明石墨片中转机构一较佳实施例的立体结构示意图；

附图标记说明：1—机架，2—剥料机构，3—载具，4—机械手，5—吸嘴，6—工程相机。

具体实施方式

下文将对本发明的技术方案作更为详尽的解释说明。但是，应当理解，在本发明范围内，本发明的上述各技术特征和在下文（如实施例）中具体描述的各技术特征之间都可以互相组合，从而构成新的或优选的技术方案。限于篇幅，在此不再一一累述。

如图所示：一种石墨片中转机构，其包括机架1、用于剥取石墨片的剥料机构2、设置在机架1上载具3和用于将石墨片由剥料机构2转送至载具3的转移装置，所述的剥料机构2和载具3固定在机架1上。所述的载具3包括设置在机架1上的料带和用于驱动料带的电机。所述的转移装置包括固定在机架1上的机械手4和安装在机械手4上的吸嘴5。所述的机架1内设有用于控制机械手4运动的控制系统，所述的控制系统包括设置在机架1上的按键和用于驱动机械手4运动的气缸，且所述气缸经按键控制。所述的吸嘴5上设有多个吸盘。所述吸盘上设有多个吸头。所述的机架1内设有用于将机械手4复位的复位气缸。所述的机架1底部对称设有四个滚轮。所述的机架1内设有工程相机6，所述的转移装置将石墨片由剥料机构2转送至载具3时经工程相机6拍照定位。本发明还提供了将上述的石墨片中转机构于石墨片生产中的应用。

本发明的使用方法是：只需要按下按键即可通过机械手4，将石墨片由剥料机构2转送至载具3上，具有结构简单、使用方便，能够快速进行石墨片的转移，大大提升石墨片转移速度的优点。

本发明的技术内容及技术特征已揭示如上，然而熟悉本领域的技术人员仍可能基于本发明的教示及揭示而作种种不背离本发明精神的替换及修饰，因此，本发明保护范围应不限于实施例所揭示的内容，而应包括各种不背离本发明的替换及修饰，并为本专利申请权利要求所涵盖。
