胶原蛋白肽生产用酶解装置的制作方法

本实用新型涉及胶原蛋白肽技术领域，尤其涉及一种胶原蛋白肽生产用酶解装置。

背景技术：

胶原蛋白肽是一种小分子活性肽，肽是分子结构介于氨基酸和蛋白质之间的一种物质，是蛋白质的结构片段和功能片段，是蛋白质发挥作用的活性基因部分，是生命的物质基础。两个氨基酸首尾相连就称为肽，以肽键相连的链被称为肽链，根据构成肽链的氨基酸个数称为“几”肽。

构成人体的六大基础物质是水、蛋白质、脂类、糖类、维生素和无机盐。其中水占55％-67％，蛋白质占15％-18％。除去水以后，蛋白质占人体干物质的一半以上。而蛋白质是由肽构成的，也就是说人体干物质的一半以上是肽。

胶原蛋白肽因其分子量小，无需消化或稍加消化即可被人体吸收，有效的促进了新陈代谢、补充细胞营养物质，激活细胞活性。

畜禽源动物组织是人们获取天然胶原蛋白及其胶原肽的主要途径，但由于相关畜类疾病和某些宗教信仰限制了人们对陆生哺乳动物胶原蛋白及其制品的使用，现今正在逐步转向海洋生物中开发。欧洲食品安全局(EFSA)已证实了即使是动物骨骼来源的胶原蛋白也不存在感染疯牛病和其它相关疾病的可能。

由于胶原是细胞外间质成分，在体内以不溶性大分子结构存在，并与蛋白多糖、糖蛋白等结合在一起，因此胶原的制备包括材料的选择、预处理、酸碱酶盐水法提取、不同类型胶原的分离和纯化。

在对碎骨进行酶解时，需要采用到酶解装置对其酶解进行反应，现有技术中，酶解装置一般采用酶解罐，而酶解罐一般是单层酶解罐，对蒸煮的碎骨进行酶解时，温度不易调节，即使通过外部原因对其温度进行调节时，调节效率低。

综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。

技术实现要素：

针对上述的缺陷，本实用新型的目的在于提供一种胶原蛋白肽生产用酶解装置，其可以对內罐内的原料温度进行有效调节，从而提高工作效率。

为了实现上述目的，本实用新型提供一种胶原蛋白肽生产用酶解装置，包括內罐、外罐和调节装置，所述內罐通过调节装置连接外罐，所述外罐由相互叠交的折页片组成，所述调节装置固定连接內罐，且通过连接杆连接外罐；所述调节装置包括齿轮组、套接齿轮组的旋转链条、移动板和呈中心对称设置的顶杆，所述旋转链条上安装有移动块，所述移动板上对称安装有限位组件，所述限位组件包括旋转件和与旋转件固定连接的挡块，所述挡块和旋转件分别位于移动板两侧，所述移动板固定连接连接杆。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述外罐上安装有盖板，所述盖板边缘安装有与折页片相对应的伸缩片，且所述伸缩片通过固定件连接外罐。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述齿轮组包括主动轮和从动轮，所述主动轮连接一遥控电机。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述移动块上设有限位凸起，所述旋转件上设有凸台，且所述限位凸起高度大于凸台高度。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述旋转件上设有档销，所述移动板上设有对称分布的限位柱，且所述档销位于对称分布的限位柱之间。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述挡块一端通过固定轴连接旋转件，且另一端设有斜度。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述移动板上安装有导向板，且所述导向板位于固定座的限位槽内。

根据本实用新型的胶原蛋白肽生产用酶解装置，所述调节装置安装有四个，且串联。

本实用新型提供了一种胶原蛋白肽生产用酶解装置，包括內罐、外罐和调节装置，所述內罐通过调节装置连接外罐，所述外罐由相互叠交的折页片组成，所述调节装置固定连接內罐，且通过连接杆连接外罐，通过调节装置对內罐和外罐之间的距离进行调节，从而保证能够对內罐和外罐之间添加介质，实现对內罐原料温度的有效调节，降低调节时间，提高工作效率；所述调节装置包括齿轮组、套接齿轮组的旋转链条、移动板和呈中心对称设置的顶杆，所述旋转链条上安装有移动块，所述移动板上对称安装有限位组件，所述限位组件包括旋转件和与旋转件固定连接的挡块，所述挡块和旋转件分别位于移动板两侧，所述移动板固定连接连接杆，通过齿轮组的旋转带动旋转链条和位于旋转链条上的移动块实现移动，进而通过移动块对移动板的位置进行调节，使移动板能够通过连接杆对外罐和內罐之间的距离进行有效调节，保证內罐和外罐之间的间隙能够填充有效的介质，提高对內罐原料温度的快速调节，提高工作效率。本实用新型的有益效果：通过调节装置对內罐和外罐之间的距离进行调节，保证能够在內罐和外罐之间填充足够的介质，从而能够对內罐内的原料温度进行有效调节，降低调节时间，提高加工效率和加工质量。

附图说明

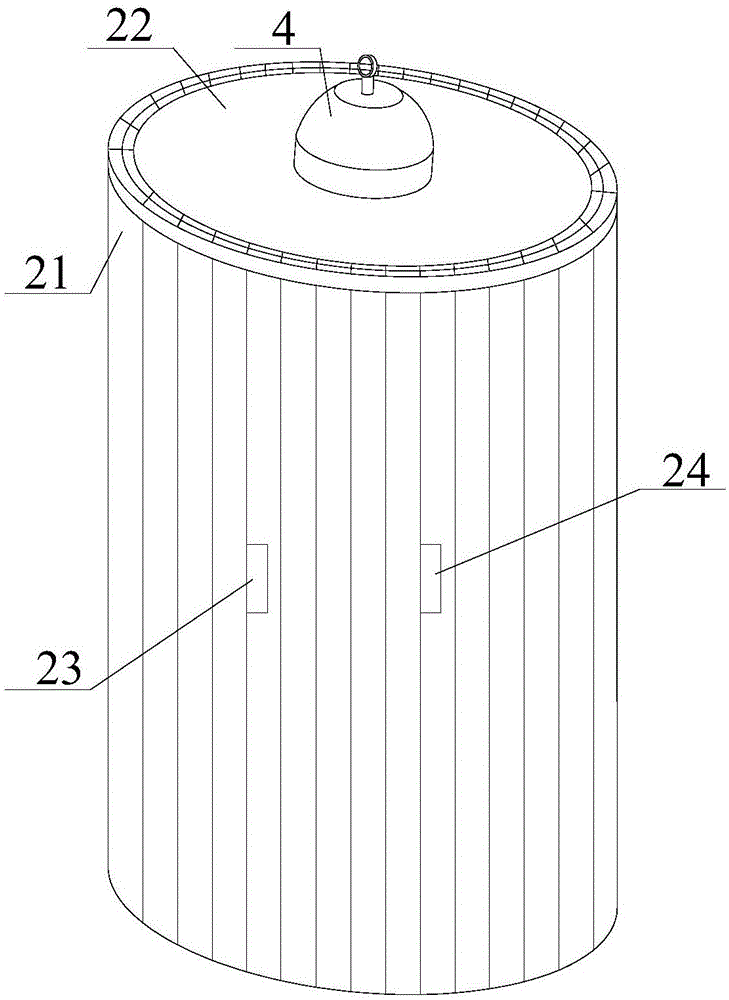

图1是本实用新型的结构示意图；

图2是本实用新型內罐和外罐的俯视图；

图3是本实用新型中调节装置的结构示意图；

图4是本实用新型中移动板的结构示意图；

在图中，1-內罐，2-外罐，21-折页片，22-盖板，23-进口，24-出口，3-调节装置，311-主动轮，312-从动轮，32-旋转链条，321-移动块，33-移动板，34-顶杆，351-旋转件，352-挡块，353-档销，354-限位柱，36-导向板，4-拉环，5-连接杆。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明，应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参见图1，本实用新型提供了一种胶原蛋白肽生产用酶解装置，包括內罐1、外罐2和调节装置3，所述內罐1通过调节装置3连接外罐2，所述外罐2由相互叠交的折页片21组成，所述调节装置3固定连接內罐1，且通过连接杆5连接外罐2，通过调节装置3对內罐1和外罐2之间的距离进行调节，从而保证能够对內罐1和外罐2之间添加介质，实现对內罐1原料温度的有效调节，降低调节时间，提高工作效率；所述调节装置3包括齿轮组、套接齿轮组的旋转链条32、移动板33和呈中心对称设置的顶杆34，所述旋转链条32上安装有移动块321，所述移动板33上对称安装有限位组件，所述限位组件包括旋转件351和与旋转件351固定连接的挡块352，所述挡块352和旋转件351分别位于移动板33两侧，所述移动板33固定连接连接杆5，通过齿轮组的旋转带动旋转链条32和位于旋转链条32上的移动块321实现移动，进而通过移动块321对移动板33的位置进行调节，使移动板33能够通过连接杆5对外罐2和內罐1之间的距离进行有效调节，保证內罐1和外罐2之间的间隙能够填充有效的介质，提高对內罐1原料温度的快速调节，提高工作效率。

优选的是，本实用新型的外罐2上安装有盖板22，所述盖板22边缘安装有与折页片21相对应的伸缩片，且所述伸缩片通过固定件连接外罐2，通过伸缩片能够使其对应折页片21的伸缩，保证对內罐1和外罐2的有效遮挡，保证酶解质量。

另外，本实用新型的齿轮组包括主动轮311和从动轮312，所述主动轮311连接一遥控电机，通过遥控电机对主动轮311的旋转提供动力，使其能够带动旋转链条32实现旋转，保证对移动板33的正常调节。

进一步的，本实用新型的移动块321上设有限位凸起，所述旋转件351上设有凸台，且所述限位凸起高度大于凸台高度，通过限位凸起带动旋转件351实现移动，通过带动旋转件351移动，使其能够带动与之连接的移动板33实现移动，保证能够对移动板33的有效调节。

更好的，本实用新型的旋转件351上设有档销353，所述移动板33上设有对称分布的限位柱354，且所述档销353位于对称分布的限位柱354之间，通过档销353和限位柱354对旋转件351的旋转角度进行控制，防止其旋转角度过大造成旋转件351的损坏。

本实用新型在实施过程中：将盖板22通过拉环拉起，然后将原料和所需的分解酶放置在內罐1中，通过在外罐2与內罐1之间的间隙内添加一定量的介质，对內罐1的酶解温度进行调节。外罐2上安装有进口23和出口24，该进口23处安装有运输管道，所述运输管道包括蒸汽运输管道和凉水运输管道，且蒸汽运输管道和凉水运输管道通过三通连接。如图2所示，当需要对內罐1的原料温度进行升温时，在內罐1与外罐2的间隙内填充蒸汽，使其对內罐1温度进行有效加热。需要对內罐1的原料温度进行降温时，在內罐1与外罐2的间隙内填充凉水，使其对內罐1温度进行有效降温，从而保证內罐1酶解温度，提高酶解质量。由于需要对温度进行严格控制，当采用双层罐体对內罐1温度进行调节时，调节效果较低，因此采用调节装置3对內罐1和外罐2之间的间隙进行调节，使填充的介质量能够根据温度高低进行填充，保证对內罐1酶解温度的有效调节。(附图2中，便于理解，未详细描述外罐的折页片形状。)

如图3～4所示，在通过调节装置3对外罐2与內罐1的距离进行调节时，通过遥控装置对电机的启动进行遥控，使其带动主动轮311旋转，主动轮311和从动轮312上套接旋转链条32，主动轮311的旋转会带动旋转链条32实现旋转，在旋转过程中，移动块321随旋转链条32的旋转实现循环往返运动。当移动块321移动至右上方时，会通过移动块321上的限位凸起带动旋转件351的凸台，并使旋转件351随移动块321的移动实现同步移动，带动移动板33实现往左移动，移动板33通过连接杆5连接外罐2的折页片21，因此会带动折页片21实现扩张，由于折页片21是叠加排列的，因此在连接杆5的顶动下，实现均匀的扩张，扩张后的折页片21与內罐1之间的距离变大，从而增加介质的体积，保证对內罐1原料温度的有效调节。电机继续旋转，当旋转至左上方时，挡块352被顶杆34所顶动，挡块352一端通过固定轴连接旋转件351，且另一端设有斜度，使挡块352实现停止运动，在移动块321的持续运动下，挡块352会带动旋转件351实现旋转，从而使旋转件351上的凸台脱离限位凸起的带动，当移动块321移动至左下方时，会继续带动移动板33下方的旋转件351实现移动，其移动和停止原理与上述原理一致，只是移动块321从左下方移动至右下方是对折页片21的缩小调节，折页片21实现叠加后直径变小，使外罐2和內罐1之间的距离变小，可以针对较少的原料温度进行调节，不会出现浪费现象。通过限位组件和顶杆34对移动板33的移动方向进行调节，使其能够对內罐1和外罐2之间的距离产生变化，可以针对不同原料的酶解温度进行有效快速的调节，提高酶解效率和酶解质量。所述移动板33上安装有导向板36，且所述导向板36位于固定座的限位槽内，通过限位槽对移动板33的移动方向进行限定，保证移动板33的移动方向，提高移动准确率。所述调节装置3安装有四个，且串联，通过串联的四个调节装置3对外罐2折页片21的叠加进行有效调节，提高工作质量。

综上所述，本实用新型提供了一种胶原蛋白肽生产用酶解装置，包括內罐、外罐和调节装置，所述內罐通过调节装置连接外罐，所述外罐由相互叠交的折页片组成，所述调节装置固定连接內罐，且通过连接杆连接外罐，通过调节装置对內罐和外罐之间的距离进行调节，从而保证能够对內罐和外罐之间添加介质，实现对內罐原料温度的有效调节，降低调节时间，提高工作效率；所述调节装置包括齿轮组、套接齿轮组的旋转链条、移动板和呈中心对称设置的顶杆，所述旋转链条上安装有移动块，所述移动板上对称安装有限位组件，所述限位组件包括旋转件和与旋转件固定连接的挡块，所述挡块和旋转件分别位于移动板两侧，所述移动板固定连接连接杆，通过齿轮组的旋转带动旋转链条和位于旋转链条上的移动块实现移动，进而通过移动块对移动板的位置进行调节，使移动板能够通过连接杆对外罐和內罐之间的距离进行有效调节，保证內罐和外罐之间的间隙能够填充有效的介质，提高对內罐原料温度的快速调节，提高工作效率。本实用新型的有益效果：通过调节装置对內罐和外罐之间的距离进行调节，保证能够在內罐和外罐之间填充足够的介质，从而能够对內罐内的原料温度进行有效调节，降低调节时间，提高加工效率和加工质量。

当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员当可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
