一种汽车车轮内衬护板的制作方法

本实用新型涉及一种汽车车轮内衬护板。

背景技术：

车轮内衬护板起到阻挡泥污侵害车体的作用，在汽车局部的维修保养时，有时候必须要将内衬护板拆下才能够进行，另外内衬护板由四周多个固定为固定，拆解十分不便，内衬护板由塑料制成，拆解容易损坏。

技术实现要素：

为了克服目前汽车在维修保养时需要将内衬护板拆下的不足，本实用新型提供一种免拆的汽车车轮内衬护板。

本实用新型解决其技术问题的技术方案是：一种汽车车轮内衬护板，包括护板本体，所述护板本体四周设有固定安装孔，所述护板本体顶部开设有开口，维修人员可通过该开口维修检查车辆悬挂情况，所述开口上设有盖板；

所述开口边沿向上凹陷形成凹台，所述盖板侧沿与凹台紧密贴合，所述盖板上端面两侧设有扣块，所述扣块的扣面为斜向上倾斜的斜面，所述凹台上端面设有与所述扣块配合的卡位，所述卡位的侧面为向上倾斜的斜面；扣块上端面同为斜面，且盖板整体采用质地较软的材料制成，具有一定弹性使得固定后扣块与卡位能够紧密接触。

所述盖板前侧设有插块，所述盖板后侧设有锁块，所述锁块下方的盖板边沿向下翻折形成把手。

进一步为防止水泥沙由缝隙钻入，所述凹台下端面与盖板之间设有密封条，所述锁块下端面与凹台上端面之间设有密封条。

本实用新型在使用时，只需要将盖板拆下即可检查维修车，十分方便。

本实用新型的有益效果在于：设置容易拆卸的盖板，避免了整个内衬的拆解；盖板设计巧妙，能够在质地较软的内衬上稳固固定，不易掉落且方便拆卸。

附图说明

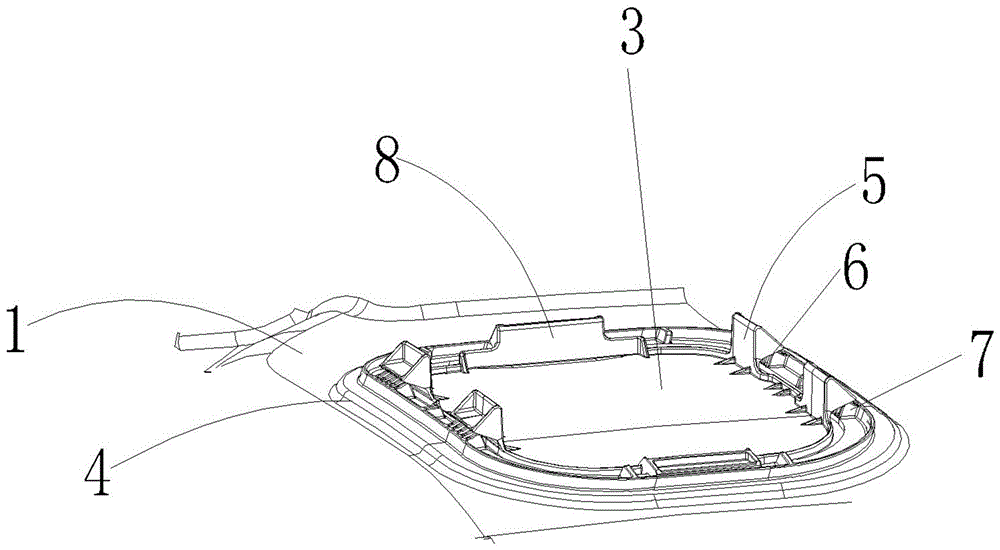

图1为本实用新型立体图。

图2为本实用新型局部结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

如图1和2所示：一种汽车车轮内衬护板，包括护板本体1，所述护板本体四周设有固定安装孔2，所述护板本体1顶部开设有开口，维修人员可通过该开口维修检查车辆悬挂情况，所述开口上设有盖板3；

所述开口边沿向上凹陷形成凹台4，所述盖板3侧沿与凹台4紧密贴合，所述盖板3上端面两侧设有扣块5，所述扣块5的扣面6为斜向上倾斜的斜面，所述凹台4上端面设有与所述扣块配合的卡位7，所述卡位7的侧面为向上倾斜的斜面；扣块5上端面同为斜面，且盖板整体采用质地较软的材料制成，具有一定弹性使得固定后扣块与卡位能够紧密接触。

所述盖板3前侧设有插块8，所述盖板3后侧设有锁块，所述锁块下方的盖板边沿向下翻折形成把手9。

本实施例中为防止水泥沙由缝隙钻入，所述凹台下端面与盖板之间设有密封条，所述锁块下端面与凹台上端面之间设有密封条。
