一种农用三轮车的制作方法

本实用新型涉及农用车辆领域，具体涉及一种农用三轮车。

背景技术：

农用三轮车由于操作方便，小巧灵活，价格低廉，维护简单，目前在农村田间作业和运输过程中使用率非常高，尤其在收获季节，几乎成了老百姓离不了的装载运输工具。农用三轮车可用于运送各种货物，能够在其他车辆无法行走山区道路上从事短途运输，是目前山区最重要的交通工具之一。但现有的农用三轮车仍存在较多缺陷：第一，车厢挡板不够高，当需要装载较多货物时，需找寻其它用具帮助，操作麻烦；第二，当车厢装载不止一种散装料货物时，会造成部分散装物料相混合。

技术实现要素：

本实用新型的目的在于提供一种农用三轮车，所述农用三轮车可根据实际需要调节挡板高度，车厢底板上设置的方形挡板可使车厢形成两个隔间，减小各散料间的相混程度。

为实现上述目的，本实用新型提供如下技术方案：

一种农用三轮车，包括底盘、驾驶部、车厢，所述驾驶部与底盘前端连接，所述底盘上设有车厢，所述车厢包括底板、挡板，所述挡板包括固定板、滑动板、紧固螺钉，所述固定板与底板连接，所述固定板内设有滑腔，所述滑动板通过滑腔与固定板滑动连接，所述滑动板两侧均设有至少四个定位孔，所述固定板两侧均设有与定位孔相对应的穿孔，所述紧固螺钉贯穿于穿孔，所述靠近驾驶部的滑动板上设有扶栏，所述底板中部设有方形浅槽，所述底板上还设有与方形浅槽相对应的方形挡板，所述方形挡板的一端与方形卡槽靠近驾驶部的一端通过铰链连接。

优选地，所述紧固螺钉上设有手柄。

优选地，所述所述扶栏上设有照明装置。

优选地，所述驾驶部设有车座，所述车座底下设有工具箱，所述车座座背上设有按摩器。

优选地，所述方形挡板远离驾驶部的一端设有拉环。

优选地，所述方形挡板的材料为不锈钢。

本实用新型的有益效果是：本实用新型农用三轮车可根据实际需要调节挡板高度，增加整个车厢的高度，在无其他用具的协助下，即可运输较多的货物。车厢底板上设置的方形挡板被拉至垂直于底板时，使车厢形成两个隔间，用于转载不同的散装料，可减小散装料间的相混程度。扶栏上设置的照明装置可在光线不足或夜晚时照亮车厢，有利于实行货物的卸载，车座下设置的工具箱可用于放置各种工具，车座座背上设置的按按摩器可用于缓解人们劳作后的疲劳。本实用新型设计合理，简单实用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

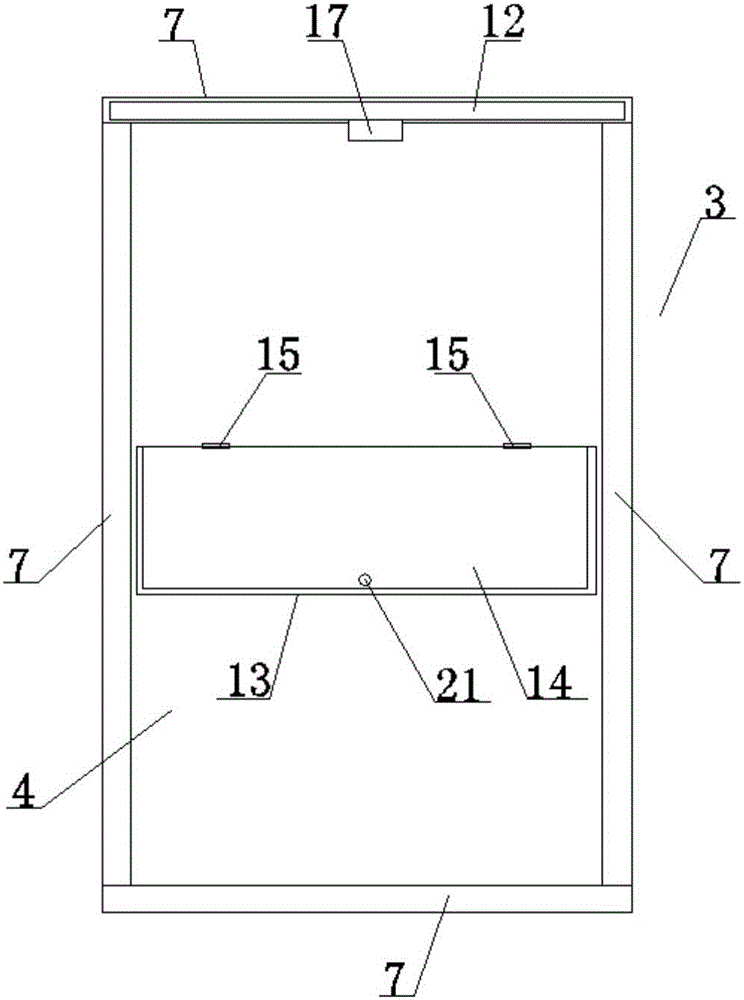

图2为本实用新型的车厢结构俯视图；

图3为本实用新型的挡板结构示意图；

图4为本实用新型的局部结构示意图。

图中：1、底盘；2、驾驶部；3、车厢；4、底板；5、挡板；6、固定板；7、滑动板；8、紧固螺钉；9、滑腔；10、定位孔；11、穿孔；12、扶栏；13、方形浅槽；14、方形挡板；15、铰链；16、手柄；17、 照明装置；18、车座；19、工具箱；20、按摩器；21、拉环。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种农用三轮车，包括底盘1、驾驶部2、车厢3，所述驾驶部2与底盘1前端连接，所述底盘1上设有车厢3，所述车厢3包括底板4、挡板5，所述挡板5包括固定板6、滑动板7、紧固螺钉8，所述固定板6与车厢3连接，所述固定板6内设有滑腔9，所述滑动板7通过滑腔9与固定板6滑动连接，所述滑动板7两侧均设有至少四个定位孔10，所述固定板6两侧均设有与定位孔10相对应的穿孔11，所述紧固螺钉8贯穿于穿孔11，所述紧固螺钉8上设有手柄16，靠近驾驶部2的滑动板7上设有扶栏12，所述扶栏12上设有照明装置17，述底板4中部设有方形浅槽13，所述底板4上还设有与方形浅槽13相对应的方形挡板14，所述方形挡板14的一端与方形卡槽13靠近驾驶部2的一端通过铰链15连接，所述方形挡板14远离驾驶部2的一端设有拉环21，所述方形挡板14的材料为不锈钢，所述驾驶部2内设有车座18，所述车座18底下设有工具箱19，所述车座18座背上设有按摩器20。

本实用新型农用三轮车使用时，当需要运载的货物较多时，可转动挡板5上的手柄16，带动紧固螺钉8，使其从原定位孔10中转出，然后将滑动板7向上滑动，当到达所需位置时，将固定板6两侧的穿孔11与相应位置最接近的定位孔10对齐，将两个紧固螺钉8均穿入穿孔11与定位孔10中，转动手柄16，旋紧紧固螺钉8，依次对每块挡板5实施以上操作，即可增加整个车厢3的高度，在无其他用具的 协助下，即可运输较多的货物。当所运货物为散装料且为两种时，可先将一种散装料装于车厢3里侧，然后拉动拉环21，将方形挡板14拉出，并垂直于底板4，再于车厢3外侧装载另一种散装料，在无其他用具的协助下，即可减小两种散装料混料的程度。扶栏12上设置的照明装置17可在光线不足或夜晚时照亮车厢3，有利于实行物料的卸载。车座18下设置的工具箱19可用于放置各种工具，车座18座背上设置的按按摩器20可用于缓解人们劳作后的疲劳。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
