可调节式芯片盒的制作方法

本实用新型属于自行车配件领域，尤其涉及可调节式芯片盒。

背景技术：

随着社会的进步，城市交通压力逐渐增大，许多城市如北京、上海、杭州、天津等地逐渐推出了智能化和无人化管理的公共自行车租赁服务，目前市面上公共自行车租借系统多采用双立柱停车桩，停车桩上设置有锁止器，自行车必须加设与设置在锁止器上的感应器相匹配芯片，因为感应头架位置焊高(或低)，地面不平整等原因，从而导致感应不良的现象，且芯片暴露在外，易积攒灰尘，芯片安装和拆卸不方便。

技术实现要素：

为要解决的上述问题，本实用新型提供可调节式芯片盒。

本实用新型的技术方案：可调节式芯片盒，包括芯片盖、芯片、芯片盒、调节弹簧、芯片盒底座，其特征在于所述芯片设置在所述芯片盖内，所述芯片盖放在所述芯片上，所述芯片盒和所述芯片盒底座通过螺纹连接，所述芯片盒和所述芯片盒底座间设置所述调节弹簧。

优选地，所述芯片盒包括芯片盒接触面、芯片盒侧壁，所述芯片盒接触面与所述芯片盒侧壁垂直设置，所述芯片盒接触面上设置环形凸起结构，所述环形凸起结构与所述芯片盒接触面的上表面形成放置槽，所述芯片设置在所述放置槽内，所述芯片盒接触面下表面设置调节弹簧定位结构，所述调节弹簧设置在所述调节弹簧定位结构内，所述放置槽中心处开设安装孔并贯穿所述调节弹簧定位结构，所述芯片盒侧壁直边内侧对称位置设置有导向槽，所述导向槽为多个。

优选地，所述芯片盒底座包括述芯片盒底座本体和芯片盒底座外沿，所述芯片盒底座本体和所述芯片盒底座外沿垂直设置，所述芯片盒底座本体内底面开有安装槽，所述安装槽外底面开设有螺栓滑道槽，所述芯片盒底座外沿对称设置滑动定位凸起。

优选地，所述调节弹簧定位结构包括第一定位环和第二定位环，所述第二定位环设置在所述第一定位环外,所述芯片盖外径和所述放置槽内径尺寸相匹配,所述安装孔采用阶梯结构。

优选地，阶梯结构的所述安装孔第一阶梯段横截面为圆型或六边形，阶梯结构的所述安装孔第二阶梯段横截面为圆形，所述导向槽为3个。

优选地，所述安装槽的内表面所述螺栓滑道槽两侧设置有定位凸起，所述螺栓滑道槽采用阶梯结构。

优选地，所述放置槽的内壁开有拆卸槽。

优选地，所述放置槽、所述芯片、所述芯片盖大小相匹配，所述放置槽、所述芯片、所述芯片盖为圆形、方形、长方形或多边形结构中一种。

优选地，所述芯片与设置在锁止器上的感应器相匹配。

本实用新型的有益效果：设计合理，结构简单，易于生产，有效保护芯片，可以调节芯片与锁止器前后感应距离、芯片与锁止器上下感应距离、可以调节芯片转动上下正负15度，可以减小芯片与锁止器感应距离，使感应效果更佳。

附图说明

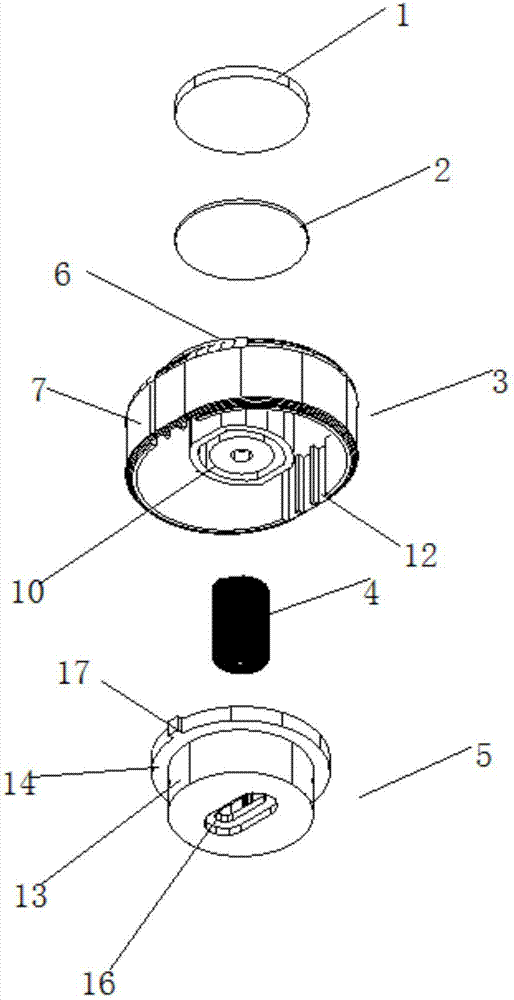

图1是本实用新型的分解结构示意图。

图2是本实用新型的芯片盒底部的右前方向分解结构示意图。

图3是本实用新型的芯片盒底部的左前下方向分解结构示意图。

图中，1、芯片盖，2、芯片，3、芯片盒，4、调节弹簧，5、芯片盒底座，6、芯片盒接触面，7、芯片盒侧壁，8、环形凸起结构，9、放置槽，10、调节弹簧定位结构，11、安装孔,12、导向槽，13、芯片盒底座本体，14、芯片盒底座外沿，15、安装槽，16、螺栓滑道槽,17、滑动定位凸起，18、拆卸槽。

具体实施方式

下面结合附图对本实用新型的一种具体实施方式做出说明。

本实用新型涉及可调节式芯片盒，包括芯片盖1、芯片2、芯片盒3、调节弹簧4、芯片盒底座5，芯片设置在芯片盖1内，芯片盖1放在芯片上，防止芯片暴露在外攒灰，避免灰尘存在造成芯片与锁止器的感应器间感应不良，芯片盒3和芯片盒底座5通过螺纹连接，螺纹连接具体的可以是通过螺母和螺栓或对丝结构连接，芯片盒3和芯片盒底座5间设置调节弹簧4，可调节两者间前后距离，本技术方案可以调节因路面不平，导致芯片与自行车锁止器感应距离、感应角度，无法正常感应，导致公共自行车无法锁放问题，可减少市民对公共自行车无法正常锁放，从而带来的不必要抱怨问题。

芯片盒3包括芯片盒接触面6、芯片盒侧壁7，芯片盒接触面6与芯片盒侧壁7垂直设置，芯片盒接触面6上设置环形凸起结构8，环形凸起结构8与芯片盒接触面7的上表面形成放置槽9，芯片2设置在放置槽9内，芯片盒接触面6下表面设置调节弹簧定位结构10，调节弹簧4设置在调节弹簧定位结构10内，放置槽9中心处开设安装孔11并贯穿调节弹簧定位结构10，螺母放在安装孔11内与螺栓配合使用，可以通过调节螺栓的的上下旋进距离，调节弹簧可以调节芯片盒3与芯片盒底座5前后10mm左右距离，从而可以调节芯片2与锁止器的感应器感应距离10mm左右，提高了芯片2与锁止器感应的效应，更便于自行车的锁放；芯片盒3侧壁直边内侧对称位置设置有导向槽12，导向槽12为多个，芯片盒底座5通过导向槽12与芯片盒3滑动接触，选择不同位置的导向槽12，芯片盒底座5与芯片盒3相对上下位置不同，从而调节芯片2感应距离。

芯片盒底座5包括述芯片盒底座本体13和芯片盒底座外沿14，芯片盒底座本体13和芯片盒底座外沿14垂直设置，芯片盒底座本体13内底面开有安装槽15，安装槽15外底面开设有螺栓滑道槽16，芯片盒3和芯片盒底座5通过螺母和螺栓连接，螺栓插入螺栓滑道槽16进而从安装孔11底部进入与螺母螺纹连接固定芯片盒3和芯片盒底座5，螺栓滑道槽16长10mm,可在螺栓滑道槽16内滑动调节螺栓的上下距离，芯片盒底座外沿14对称设置滑动定位凸起17与导向槽12配合使用，从而芯片盒3可以上下调节各5mm,进而芯片2的上下感应距离的调节范围为10mm；导向槽12尺寸略宽于滑动定位凸起尺寸，可以在芯片盒3和芯片盒底座5在正常感应距离时，可以调节上下正负15度，从而可以调节芯片2与自行车锁止器正负15度，可以避免自行车停放位置地面不平导致芯片2感应不上的现象。

调节弹簧定位结构10包括第一定位环和第二定位环，二定位环设置在第一定位环外,调节弹簧一端设置在第一定位环和第二定位环之间，起到固定定位调节弹簧的作用芯片盖1外径和放置槽内径尺寸相匹配,安装孔采用阶梯结构，方便安装固定。

阶梯结构为两级阶梯，阶梯结构的安装孔第一阶梯段横截面为圆型或六边形用于放置螺母，阶梯结构的安装孔第二阶梯段横截面为圆形用于螺栓插入芯片盒进而与螺母连接，导向槽为3个，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，滑动定位凸起放入上部的第一导向槽时芯片盒侧壁上内表面与芯片盒底座外沿上外表面相贴合，滑动定位凸起17放入下部部的第三导向槽时芯片盒侧壁7下内表面与芯片盒底座外沿下外表面相贴合，结构稳定。

安装槽的内表面螺栓滑道槽两侧设置有定位凸起，调节弹簧一端与调节弹簧定位结构固定，调节弹簧另一端套放在定位凸起外固定，放置固定弹簧，螺栓滑道槽16采用阶梯结构，阶梯结构为两级阶梯，螺栓的头部与阶梯结构的螺栓滑道槽16的第二阶梯段上表面接触，部分螺栓的头部没入螺栓滑道槽16的第二阶梯段。

放置槽9的内壁开有拆卸槽18，在芯片烧错号、芯片损坏时，使用工具从拆卸槽拆下芯片盖1对芯片进行更换。

放置槽9、芯片2、芯片盖1大小相匹配，放置槽9、芯片2、芯片盖1为圆形、方形、长方形或多边形结构中一种，根据实际具体生产需要进行选择。

芯片2与设置在锁止器上的感应器相匹配。

实施例1

可调节式芯片盒，包括芯片盖1、芯片2、芯片盒3、调节弹簧4、芯片盒底座5，芯片设置在芯片盖1内，芯片盖1放在芯片上，防止芯片暴露在外攒灰，避免灰尘存在造成芯片与锁止器的感应器间感应不良，芯片盒3和芯片盒底座通过螺纹连接，螺纹连接具体的可以是通过螺母和螺栓或对丝结构连接，芯片盒3和芯片盒底座间设置调节弹簧，可调节两者间前后距离，本技术方案可以调节因路面不平，导致芯片与自行车锁止器感应距离、感应角度，无法正常感应，导致公共自行车无法锁放问题，可减少市民对公共自行车无法正常锁放，从而带来的不必要抱怨问题。

芯片盒3包括芯片盒接触面、芯片盒3侧壁，芯片盒接触面与芯片盒3侧壁垂直设置，芯片盒接触面上设置环形凸起结构，环形凸起结构与芯片盒接触面的上表面形成放置槽，芯片设置在放置槽内，芯片盒接触面下表面设置调节弹簧定位结构，调节弹簧设置在调节弹簧定位结构内，放置槽中心处开设安装孔并贯穿调节弹簧定位结构，螺母放在安装孔内与螺栓配合使用，可以通过调节螺栓的的上下旋进距离，调节弹簧可以调节芯片盒与芯片盒底座前后10mm左右距离，从而可以调节芯片与锁止器的感应器感应距离10mm左右，提高了芯片与锁止器感应的效应，更便于自行车的锁放；芯片盒3侧壁直边内侧对称位置设置有导向槽，导向槽为多个，芯片盒底座通过导向槽与芯片盒3滑动接触，选择不同位置的导向槽，芯片盒底座与芯片盒3相对上下位置不同，从而调节芯片感应距离。

芯片盒底座包括述芯片盒底座本体和芯片盒底座外沿，芯片盒底座本体和芯片盒底座外沿垂直设置，芯片盒底座本体内底面开有安装槽，安装槽外底面开设有螺栓滑道槽，芯片盒3和芯片盒底座通过螺母和螺栓连接，螺栓插入螺栓滑道槽进而从安装孔底部进入与螺母螺纹连接固定芯片盒3和芯片盒底座，螺栓滑道槽长10mm,可在螺栓滑道槽内滑动调节螺栓的上下距离，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，从而芯片盒3可以上下调节各5mm,进而芯片的上下感应距离的调节范围为10mm；导向槽尺寸略宽于滑动定位凸起尺寸，可以在芯片盒3和芯片盒底座在正常感应距离时，可以调节上下正负15度，从而可以调节芯片与自行车锁止器正负15度，可以避免自行车停放位置地面不平导致芯片感应不上的现象。

实施例2

本实用新型涉及可调节式芯片盒，包括芯片盖1、芯片2、芯片盒3、调节弹簧4、芯片盒底座5，芯片设置在芯片盖1内，芯片盖1放在芯片上，防止芯片暴露在外攒灰，避免灰尘存在造成芯片与锁止器的感应器间感应不良，芯片盒3和芯片盒底座通过螺纹连接，螺纹连接具体的可以是通过螺母和螺栓或对丝结构连接，芯片盒3和芯片盒底座间设置调节弹簧，可调节两者间前后距离，本技术方案可以调节因路面不平，导致芯片与自行车锁止器感应距离、感应角度，无法正常感应，导致公共自行车无法锁放问题，可减少市民对公共自行车无法正常锁放，从而带来的不必要抱怨问题。

芯片盒3包括芯片盒接触面、芯片盒3侧壁，芯片盒接触面与芯片盒3侧壁垂直设置，芯片盒接触面上设置环形凸起结构，环形凸起结构与芯片盒接触面的上表面形成放置槽，芯片设置在放置槽内，芯片盒接触面下表面设置调节弹簧定位结构，调节弹簧设置在调节弹簧定位结构内，放置槽中心处开设安装孔并贯穿调节弹簧定位结构，螺母放在安装孔内与螺栓配合使用，可以通过调节螺栓的的上下旋进距离，调节弹簧可以调节芯片盒与芯片盒底座前后10mm左右距离，从而可以调节芯片与锁止器的感应器感应距离10mm左右，提高了芯片与锁止器感应的效应，更便于自行车的锁放；芯片盒3侧壁直边内侧对称位置设置有导向槽，导向槽为多个，芯片盒底座通过导向槽与芯片盒3滑动接触，选择不同位置的导向槽，芯片盒底座与芯片盒3相对上下位置不同，从而调节芯片感应距离。

芯片盒底座包括述芯片盒底座本体和芯片盒底座外沿，芯片盒底座本体和芯片盒底座外沿垂直设置，芯片盒底座本体内底面开有安装槽，安装槽外底面开设有螺栓滑道槽，芯片盒3和芯片盒底座通过螺母和螺栓连接，螺栓插入螺栓滑道槽进而从安装孔底部进入与螺母螺纹连接固定芯片盒3和芯片盒底座，螺栓滑道槽长10mm,可在螺栓滑道槽内滑动调节螺栓的上下距离，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，从而芯片盒3可以上下调节各5mm,进而芯片的上下感应距离的调节范围为10mm；导向槽尺寸略宽于滑动定位凸起尺寸，可以在芯片盒3和芯片盒底座在正常感应距离时，可以调节上下正负15度，从而可以调节芯片与自行车锁止器正负15度，可以避免自行车停放位置地面不平导致芯片感应不上的现象。

调节弹簧定位结构包括第一定位环和第二定位环，第二定位环设置在第一定位环外,调节弹簧一端设置在第一定位环和第二定位环之间，起到固定定位调节弹簧的作用芯片盖1外径和放置槽内径尺寸相匹配,安装孔采用阶梯结构，方便安装固定。

实施例3

本实用新型涉及可调节式芯片盒，包括芯片盖1、芯片2、芯片盒3、调节弹簧4、芯片盒底座5，芯片设置在芯片盖1内，芯片盖1放在芯片上，防止芯片暴露在外攒灰，避免灰尘存在造成芯片与锁止器的感应器间感应不良，芯片盒3和芯片盒底座通过螺纹连接，螺纹连接具体的可以是通过螺母和螺栓或对丝结构连接，芯片盒3和芯片盒底座间设置调节弹簧，可调节两者间前后距离，本技术方案可以调节因路面不平，导致芯片与自行车锁止器感应距离、感应角度，无法正常感应，导致公共自行车无法锁放问题，可减少市民对公共自行车无法正常锁放，从而带来的不必要抱怨问题。

芯片盒3包括芯片盒接触面、芯片盒侧壁，芯片盒接触面与芯片盒3侧壁垂直设置，芯片盒接触面上设置环形凸起结构，环形凸起结构与芯片盒接触面的上表面形成放置槽，芯片设置在放置槽内，芯片盒接触面下表面设置调节弹簧定位结构，调节弹簧设置在调节弹簧定位结构内，放置槽中心处开设安装孔并贯穿调节弹簧定位结构，螺母放在安装孔内与螺栓配合使用，可以通过调节螺栓的的上下旋进距离，调节弹簧可以调节芯片盒与芯片盒底座前后10mm左右距离，从而可以调节芯片与锁止器的感应器感应距离10mm左右，提高了芯片与锁止器感应的效应，更便于自行车的锁放；芯片盒3侧壁直边内侧对称位置设置有导向槽，导向槽为多个，芯片盒底座通过导向槽与芯片盒3滑动接触，选择不同位置的导向槽，芯片盒底座与芯片盒3相对上下位置不同，从而调节芯片感应距离。

芯片盒底座包括述芯片盒底座本体和芯片盒底座外沿，芯片盒底座本体和芯片盒底座外沿垂直设置，芯片盒底座本体内底面开有安装槽，安装槽外底面开设有螺栓滑道槽，芯片盒3和芯片盒底座通过螺母和螺栓连接，螺栓插入螺栓滑道槽进而从安装孔底部进入与螺母螺纹连接固定芯片盒3和芯片盒底座，螺栓滑道槽长10mm,可在螺栓滑道槽内滑动调节螺栓的上下距离，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，从而芯片盒3可以上下调节各5mm,进而芯片的上下感应距离的调节范围为10mm；导向槽尺寸略宽于滑动定位凸起尺寸，可以在芯片盒3和芯片盒底座在正常感应距离时，可以调节上下正负15度，从而可以调节芯片与自行车锁止器正负15度，可以避免自行车停放位置地面不平导致芯片感应不上的现象。

调节弹簧定位结构包括第一定位环和第二定位环，第二定位环设置在第一定位环外,调节弹簧一端设置在第一定位环和第二定位环之间，起到固定定位调节弹簧的作用芯片盖1外径和放置槽内径尺寸相匹配,安装孔采用阶梯结构，方便安装固定。

阶梯结构为两级阶梯，阶梯结构的安装孔第一阶梯段横截面为圆型或六边形用于放置螺母，阶梯结构的安装孔第二阶梯段横截面为圆形用于螺栓插入芯片盒3进而与螺母连接，导向槽为3个，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，滑动定位凸起放入上部的第一导向槽时芯片盒3侧壁上内表面与芯片盒底座外沿上外表面相贴合，滑动定位凸起放入下部部的第三导向槽时芯片盒3侧壁下内表面与芯片盒底座外沿下外表面相贴合，结构稳定。

实施例4

可调节式芯片盒，包括芯片盖1、芯片2、芯片盒3、调节弹簧4、芯片盒底座5，芯片设置在芯片盖1内，芯片盖1放在芯片上，防止芯片暴露在外攒灰，避免灰尘存在造成芯片与锁止器的感应器间感应不良，芯片盒3和芯片盒底座通过螺纹连接，螺纹连接具体的可以是通过螺母和螺栓或对丝结构连接，芯片盒3和芯片盒底座间设置调节弹簧，可调节两者间前后距离，本技术方案可以调节因路面不平，导致芯片与自行车锁止器感应距离、感应角度，无法正常感应，导致公共自行车无法锁放问题，可减少市民对公共自行车无法正常锁放，从而带来的不必要抱怨问题。

芯片盒3包括芯片盒接触面、芯片盒侧壁，芯片盒接触面与芯片盒3侧壁垂直设置，芯片盒接触面上设置环形凸起结构，环形凸起结构与芯片盒接触面的上表面形成放置槽，芯片设置在放置槽内，芯片盒接触面下表面设置调节弹簧定位结构，调节弹簧设置在调节弹簧定位结构内，放置槽中心处开设安装孔并贯穿调节弹簧定位结构，螺母放在安装孔内与螺栓配合使用，可以通过调节螺栓的的上下旋进距离，调节弹簧可以调节芯片盒与芯片盒底座前后10mm左右距离，从而可以调节芯片与锁止器的感应器感应距离10mm左右，提高了芯片与锁止器感应的效应，更便于自行车的锁放；芯片盒3侧壁直边内侧对称位置设置有导向槽，导向槽为多个，芯片盒底座通过导向槽与芯片盒3滑动接触，选择不同位置的导向槽，芯片盒底座与芯片盒3相对上下位置不同，从而调节芯片感应距离。

芯片盒底座包括述芯片盒底座本体和芯片盒底座外沿，芯片盒底座本体和芯片盒底座外沿垂直设置，芯片盒底座本体内底面开有安装槽，安装槽外底面开设有螺栓滑道槽，芯片盒3和芯片盒底座通过螺母和螺栓连接，螺栓插入螺栓滑道槽进而从安装孔底部进入与螺母螺纹连接固定芯片盒3和芯片盒底座，螺栓滑道槽长10mm,可在螺栓滑道槽内滑动调节螺栓的上下距离，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，从而芯片盒3可以上下调节各5mm,进而芯片的上下感应距离的调节范围为10mm；导向槽尺寸略宽于滑动定位凸起尺寸，可以在芯片盒3和芯片盒底座在正常感应距离时，可以调节上下正负15度，从而可以调节芯片与自行车锁止器正负15度，可以避免自行车停放位置地面不平导致芯片感应不上的现象。

调节弹簧定位结构包括第一定位环和第二定位环，第二定位环设置在第一定位环外,调节弹簧一端设置在第一定位环和第二定位环之间，起到固定定位调节弹簧的作用芯片盖1外径和放置槽内径尺寸相匹配,安装孔采用阶梯结构，方便安装固定。

阶梯结构为两级阶梯，阶梯结构的安装孔第一阶梯段横截面为圆型或六边形用于放置螺母，阶梯结构的安装孔第二阶梯段横截面为圆形用于螺栓插入芯片盒3进而与螺母连接，导向槽为3个，芯片盒底座外沿对称设置滑动定位凸起与导向槽配合使用，滑动定位凸起放入上部的第一导向槽时芯片盒3侧壁上内表面与芯片盒底座外沿上外表面相贴合，滑动定位凸起放入下部部的第三导向槽时芯片盒3侧壁下内表面与芯片盒底座外沿下外表面相贴合，结构稳定。

安装槽的内表面螺栓滑道槽两侧设置有定位凸起，调节弹簧一端与调节弹簧定位结构固定，调节弹簧另一端套放在定位凸起外固定，放置弹簧滑动，与螺栓滑道槽采用阶梯结构，阶梯结构为两级阶梯，螺栓的头部与阶梯结构的螺栓滑道槽的第二阶梯段上表面接触，部分螺栓的头部没入螺栓滑道槽的第二阶梯段。

放置槽的内壁开有拆卸槽，在芯片烧错号、芯片损坏时，使用工具从拆卸槽拆下芯片盖1对芯片进行更换。

放置槽、芯片、芯片盖大小相匹配，放置槽、芯片、芯片盖为圆形、方形、长方形或多边形结构中一种，根据实际具体生产需要进行选择。

芯片与设置在锁止器上的感应器相匹配。

芯片盒底座本体的外壁设置外螺纹，自行车车架上设置有装配孔，装配孔内壁设置内螺纹，本技术方案通过芯片盒底座本体与自行车车架螺纹连接，易于生产实现，安装和拆卸方便快捷。

以上对本实用新型的一个实例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
