冷藏冷冻装置及其控制方法与流程

本发明涉及制冷领域，特别涉及一种冷藏冷冻装置及其控制方法。

背景技术：

气调保鲜技术一般性地是指通过调节储存物所处封闭空间的气体氛围(气体成分比例或气体压力)的方式来来延长食品贮藏寿命的技术，其基本原理为：在一定的封闭空间内，通过各种调节方式得到不同于正常空气成分的气体氛围，以抑制导致储存物(通常为食材)腐败变质的生理生化过程及微生物的活动。特别地，在本申请中，所讨论的气调保鲜将专门针对于对气体成分比例进行调节的气调保鲜技术。

目前，市场上已经有在储藏空间内专门设置封闭空间的冰箱或冰柜。这些冰箱或冰柜内的封闭空间中的氮气浓度高于正常空气水平，以抑制生物活性，提高食物的保鲜效果。但是，这些冰箱或冰柜内的封闭空间往往密封不够良好，导致其内部氮气就会逐渐流失，影响食物保鲜效果。然而目前还没有解决上述问题的方案。

技术实现要素：

鉴于上述问题，提出了本发明以便提供一种克服上述问题或者至少部分地解决上述问题的冷藏冷冻装置及其控制方法。

本发明一个目的是为了保证密封气调保鲜空间的密封性。

本发明一个进一步的目的是为了确保冷藏冷冻装置的用电安全。

本发明另一个进一步的目的是为了报护电磁锁的电路。

根据本发明的一个方面，本发明提供了一种冷藏冷冻装置的控制方法，冷藏冷冻装置的储物空间内部设置有气调保鲜空间，气调保鲜空间的门体上设置有电磁锁，电磁锁包括电磁线圈、衔铁组件、锁止部和电源，电源用于向电磁线圈供电，当电源关闭时，衔铁组件推动锁止部伸出电磁锁以关闭气调保鲜空间的门体，当电源开启并向电磁线圈供电时，电磁线圈具有磁性并吸引衔铁组件离开锁止部，锁止部缩入电磁锁内，以允许气调保鲜空间的门体打开，控制方法包括：检测冷藏冷冻装置的门体是否开启；若是，连通电源与电磁线圈的电路连接，允许电源供电；判断是否接收到电磁锁的开锁信号；若是，控制电源向电磁线圈供电，打开电磁锁；以及若否，断开电源与电磁线圈的电路连接，禁止电源供电。

可选地，在控制电源向电磁线圈供电，打开电磁锁的步骤之后还包括：检测电磁线圈的温度；判断温度是否超过温度阈值；若是，断开电源与电磁线圈的电路连接，禁止电源向电磁线圈供电，并提示用户电路异常。

可选地，在控制电源向电磁线圈供电，打开电磁锁的步骤之后还包括：判断在预设时间内是否检测到超过预设次数的开锁信号；若是，断开电源与电磁线圈的电路连接，禁止电源向电磁线圈供电，并提示用户电路异常。

可选地，在控制电源向电磁线圈供电，打开电磁锁的步骤之后还包括：判断是否接收到电磁锁的关锁信号；若是，控制电源停止向电磁线圈供电。

可选地，电源采用脉冲方式向电磁线圈供电。

根据本发明另一个方面，本发明还提供了一种冷藏冷冻装置，包括：箱体，箱体内限定有储物空间，储物空间内部设置有气调保鲜空间；电磁锁，设置于气调保鲜空间的门体上，其包括电磁线圈、衔铁组件、锁止部、锁开关和电源，电源用于向电磁线圈供电，当电源关闭时，衔铁组件推动锁止部伸出电磁锁以关闭气调保鲜空间的门体，当电源开启并向电磁线圈供电时，电磁线圈具有磁性并吸引衔铁组件离开锁止部，锁止部缩入电磁锁内，以允许气调保鲜空间的门体打开，当锁开关被打开时，产生开锁信号，当锁开关被关闭时，产生关锁信号；主控板，用于接收开锁信号和关锁信号；冷藏冷冻装置门体开闭检测装置，设置于冷藏冷冻装置的门体上，配置成检测冷藏冷冻装置的门体是否开启；其中主控板，还配置成判断冷藏冷冻装置的门体是否开启；若是，连通电源与电磁线圈的电路连接，允许电源供电；判断是否接收到电磁锁的开锁信号；若是，控制电源向电磁线圈供电，打开电磁锁；以及若否，断开电源与电磁线圈的电路连接，禁止电源供电。

可选地，上述冷藏冷冻装置，还包括：温度传感器，设置于电磁线圈上，配置成检测电磁线圈的温度；提示装置，配置成向用户发送提示信息；其中主控板，还配置成判断温度是否超过温度阈值；若是，关闭电源，禁止电源向电磁线圈供电；提示装置，还配置成提示用户电路异常。

可选地，上述冷藏冷冻装置，还包括：记数装置，配置成记录在电源开始向电磁线圈供电的预设时间内，主控板接收到开锁信号的次数；其中主控板，还配置成判断接收到开锁信号的次数是否检测到超过预设次数，若是，关闭电源，禁止电源向电磁线圈供电；提示装置，还配置成提示用户电路异常。

可选地，主控板还配置成：判断是否接收到关锁信号，若是，控制电源停止向电磁线圈供电。

可选地，上述冷藏冷冻装置，还包括：气调膜组件，气调膜组件具有气调膜和富氧气体收集腔，且气调膜的一侧朝向富氧气体收集腔，以在富氧气体收集腔的压力小于气调膜的另一侧的压力时，使气调膜的另一侧的空气中的富氧气体透过气调膜进入富氧气体收集腔；和抽气泵，其进口端经由管路与气调膜组件的富氧气体收集腔连通，抽气泵的最大工作功率大于预设功率，抽气泵配置成将气调保鲜空间内的气体向外抽出，以使气调保鲜空间内的空气流向气调膜组件，并在气调膜组件的作用下使气调保鲜空间内空气中的部分或全部富氧气体进入富氧气体收集腔，后经由管路和抽气泵排出气调保鲜空间，从而在气调保鲜空间内获得富氮贫氧以利于食物保鲜的气体氛围。

本发明提供了一种冷藏冷冻装置，包括：箱体、电磁锁和主控板。箱体内限定有储物空间，储物空间内部设置有气调保鲜空间。电磁锁，设置于气调保鲜空间的门体上，其包括电磁线圈、衔铁组件、锁止部、锁开关和电源，电源用于向电磁线圈供电，当电源关闭时，衔铁组件推动锁止部伸出电磁锁以关闭气调保鲜空间的门体，当电源开启并向电磁线圈供电时，电磁线圈具有磁性并吸引衔铁组件离开锁止部，锁止部缩入电磁锁内，以允许气调保鲜空间的门体打开。本发明的冷藏冷冻装置，只有当用户打开锁开关时，气调保鲜空间才能够被开启，否则气调保鲜空间无法打开。本发明的电磁锁防止用户操作不当，误开启气调保鲜空间，还能防止气调保鲜空间的门体受到某些外力作用而密封不严。保证了密封气调保鲜空间的密封性。

本发明提供了一种冷藏冷冻装置的控制方法，冷藏冷冻装置的储物空间内部设置有气调保鲜空间，气调保鲜空间的门体上设置有电磁锁。该控制方法包括：检测冷藏冷冻装置的门体是否开启；若开启，则连通电源与电磁线圈的电路连接，允许电源供电。若门体未开启，则断开电源与电磁线圈的电路连接，禁止电源供电。本发明的方法，只有在冷藏冷冻装置的门体开启时，电磁锁的电源和电磁线圈才连通，允许电源向电磁线圈通电，当冷藏冷冻装置的门体关闭时，电路开关断开，电磁线圈与电源处于断开状态。这样设置能够防止电源与电磁线圈长时间连通，减少了用户使用冷藏冷冻装置时，发生触电的隐患。同时，在冷藏冷冻装置不被使用时，电源与电磁线圈断开连接，节省了电磁锁的电源能源。

进一步地，本发明的方法，在控制电源向电磁线圈供电，打开电磁锁的步骤之后还包括：检测电磁线圈的温度；判断温度是否超过温度阈值；若是，断开电源与电磁线圈的电路连接，禁止电源向电磁线圈供电，并提示用户电路异常。本发明的电磁线圈上还设置有监控线圈温度的温度传感器。当电磁线圈的温度超过温度阈值时，说明电磁线圈内的电流过大，电路中可能出现短路或异常的情况，为了避免发生安全隐患，断开电源与电磁线圈的电路连接，确保用电安全，同时报护电磁锁的电路不受损坏。

根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。

附图说明

后文将参照附图以示例性而非限制性的方式详细描述本发明的一些具体实施例。附图中相同的附图标记标示了相同或类似的部件或部分。本领域技术人员应该理解，这些附图未必是按比例绘制的。附图中：

图1是根据本发明一个实施例的冷藏冷冻装置的示意图；

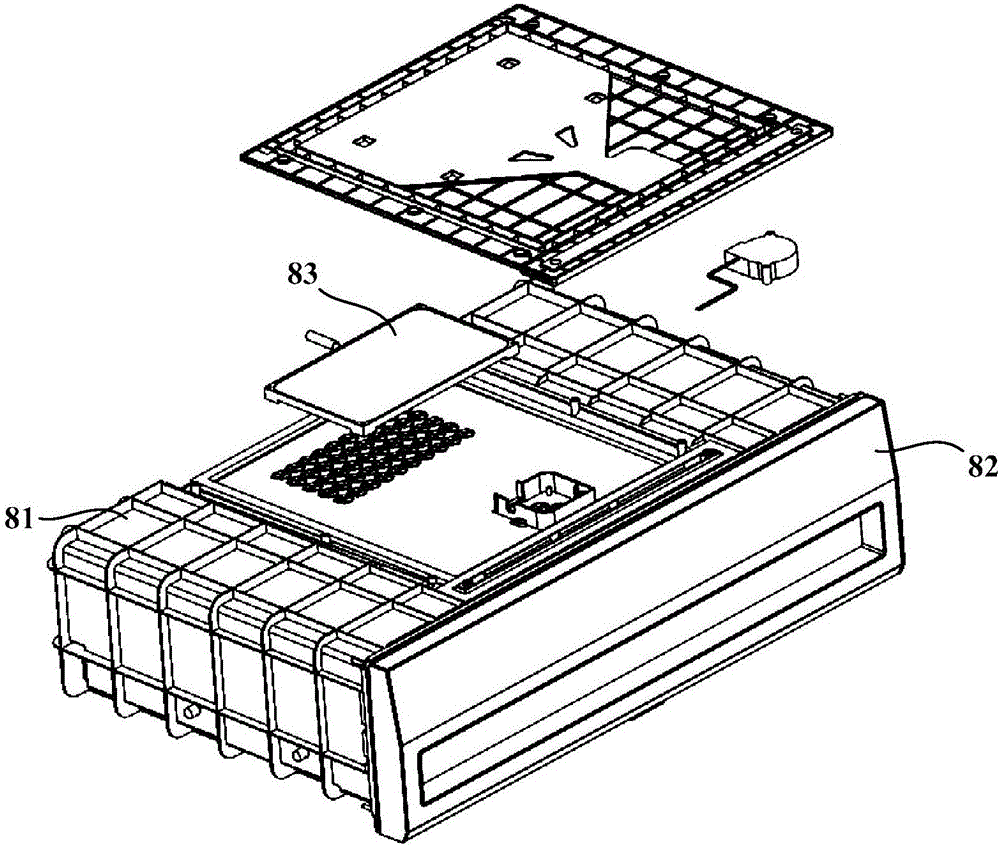

图2是根据本发明一个实施例的冷藏冷冻装置的抽屉示意图；

图3是根据本发明一个实施例的冷藏冷冻装置的示意框图；

图4是根据本发明另一个实施例的冷藏冷冻装置的示意框图；

图5是根据本发明一个实施例的冷藏冷冻装置的控制方法的示意图；以及

图6是根据本发明一个实施例的冷藏冷冻装置的控制方法的流程图。

具体实施方式

本实施例首先提供了一种冷藏冷冻装置，一种冷藏冷冻装置，图1是根据本发明一个实施例的冷藏冷冻装置的示意图；图2是根据本发明一个实施例的冷藏冷冻装置的抽屉81示意图；图3是根据本发明一个实施例的冷藏冷冻装置的示意框图；图4是根据本发明另一个实施例的冷藏冷冻装置的示意框图。上述冷藏冷冻装置包括：箱体10、电磁锁、主控板30和冷藏冷冻装置门体开闭检测装置40。在本实施例中，冷藏冷冻装置可以为冰箱或冰柜。

箱体10内限定有储物空间，储物空间内部设置有气调保鲜空间。上述气调保鲜空间可以为一间室也可以为一抽屉81。气调保鲜空间内部的氮气浓度高于空气水平，以抑制空间内食物的有氧呼吸和微生物的活动，提高食物的保鲜效果。在本实施例中，气调保鲜空间为一抽屉81，抽屉81外侧设置有用于密封抽屉81的抽屉端盖82。

电磁锁设置于气调保鲜空间的门体上，上述门体可以为设置于气调保鲜空间外侧的小门体，也可以为抽屉端盖82。电磁锁用于打开或封闭气调保鲜空间的门体，以防止其内部氮气流失，以提高保鲜效果。电磁锁包括电磁线圈21、衔铁组件22、锁止部23、锁开关25和电源24，电源24用于向电磁线圈21供电。衔铁组件22包括衔铁和连接部，二者固定连接。连接部上设置有弹性装置，弹性装置使得衔铁组件22在不受外力的作用下，始终位于其初始位置。锁止部23也具有弹性结构，且包含有锁舌，在不受外力作用时，锁止部23位于其初始位置，此时锁舌位于电磁锁内部。当电源24关闭时，电磁线圈21不具有磁性，衔铁组件22处于初始位置，其安装衔铁的一端远离电磁线圈21，另一端抵靠并推动锁止部23，使锁止部23的锁舌伸出电磁锁。锁舌阻挡门体的开启路径以关闭气调保鲜空间。当电源24开启并向电磁线圈21供电时，电磁线圈21具有磁性并吸引衔铁，衔铁组件22安装衔铁的一端贴靠电磁线圈21，其另一端离开锁止部23。锁止部23恢复到初始位置，锁舌缩入电磁锁内，以允许气调保鲜空间的门体打开。电磁锁的外侧还可以具有锁开关25，以供用户开闭电磁锁。上述锁开关25可以为按钮、按键等。当锁开关25被打开时，产生开锁信号，当锁开关25被关闭时，产生关锁信号。

主控板30用于接收开锁信号和关锁信号，并根据信号进行相应操作。

冷藏冷冻装置门体开闭检测装置40，设置于冷藏冷冻装置的门体上，配置成检测冷藏冷冻装置的门体是否开启，在本实施例中，气调保鲜空间设置于冰箱的冷藏室内，冷藏冷冻装置的门体为冷藏室门体。上述冷藏冷冻装置门体开闭检测装置40可以为传感器，例如可以为压力传感器。压力传感器设置于冷藏室门体与箱体10的接触面上，通过检测门体与箱体10之间的压力判断冷藏室门体是否开启。

主控板30还配置成判断冷藏冷冻装置的门体是否开启；若冷藏冷冻装置的门体开启，则连通电源24与电磁线圈21的电路连接，允许电源24供电。在允许电源24供电后再判断是否接收到电磁锁的开锁信号，若是，控制电源24向电磁线圈21供电，电磁线圈21吸引衔铁组件22，控制锁舌缩入电磁锁内，打开电磁锁。在电磁锁打开后，主控板30还判断是否接收到关锁信号，若是，控制电源24停止向电磁线圈21供电，锁舌伸出关闭电磁锁。若冷藏冷冻装置的门体未开启，断开电源24与电磁线圈21的电路连接，禁止电源24供电。在本实施例中，电磁锁的电源24采用脉冲方式通电，每一次脉冲时间控制在几十毫秒内，减少了用户使用时的触电危险。

在本实施例中，电源24与电磁线圈21之间还设置有电路开关，电路开关控制电源24与电磁线圈21之间的电路闭合或断开。只有当冷藏冷冻装置的门体开启时，上述电路开关才闭合，允许电源24向电磁线圈21通电，当冷藏冷冻装置的门体关闭时，电路开关断开，电磁线圈21与电源24处于断开状态。这样设置能够防止电源24与电磁线圈21长时间连通，减少了用户使用冷藏冷冻装置时，发生触电的几率。

本实施例的冷藏冷冻装置还包括：温度传感器50和提示装置60。温度传感器50设置于电磁线圈21上，配置成检测电磁线圈21的温度。提示装置60配置成向用户发送提示信息。

主控板30还判断温度是否超过温度阈值；若是，断开电源24与电磁线圈21的电路连接，禁止电源24向电磁线圈21供电，同时提示装置60提示用户电路异常。在本实施例中，电磁线圈21上还设置有监控线圈温度的温度传感器50。当电磁线圈21的温度超过温度阈值时，说明电磁线圈21内的电流过大，电路中可能出现短路或异常的情况，为了避免发生安全隐患，断开电源24与电磁线圈21的电路连接，以确保用电安全。上述温度阈值高于正常情况下电磁线圈21的温度，在本实施例中温度阈值可以设置为100℃。上述提示装置60可以为设置于冷藏冷冻装置门体上的显示屏。显示屏可以向用户发送电路异常的文字提示信息。

本实施例的冷藏冷冻装置还包括：记数装置。计数装置70用于记录在电源24开始向电磁线圈21供电的预设时间内，主控板30接收到开锁信号的次数。主控板30判断接收到开锁信号的次数是否检测到超过预设次数，若是，关闭电源24开关，断开电源24与电磁线圈21的连通，禁止电源24向电磁线圈21供电，并且提示装置60提示用户电路异常。在通常情况下，用户不会在短时间内连续打开锁开关25。在计数装置70检测到电源24开始向电磁线圈21供电的预设时间内，主控板30多次接收到开锁信号时，确定电磁锁的电路出现故障，此时主控板30控制电源24开关断开，并且提示装置60提示用户电路异常。在本实施例中，预设时间可以根据用户使用习惯进行设置，或者由用户经行设置。在本实施例中，预设次数可以为5次。

本实施例的的冷藏冷冻装置，还包括：气调膜组件83和抽气泵80。气调膜组件83具有气调膜和富氧气体收集腔，且气调膜的一侧朝向富氧气体收集腔，以在富氧气体收集腔的压力小于气调膜的另一侧的压力时，使气调膜的另一侧的空气中的富氧气体透过气调膜进入富氧气体收集腔。抽气泵80进口端经由管路与气调膜组件83的富氧气体收集腔连通，抽气泵80配置成将气调保鲜空间内的气体向外抽出，以使气调保鲜空间内的空气流向气调膜组件83，并在气调膜组件83的作用下使气调保鲜空间内空气中的部分或全部富氧气体进入富氧气体收集腔，后经由管路和抽气泵80排出气调保鲜空间，从而在气调保鲜空间内获得富氮贫氧以利于食物保鲜的气体氛围。

本实施例还提供了一种冷藏冷冻装置的控制方法。图5是根据本发明一个实施例的冷藏冷冻装置的控制方法的示意图。该控制方法包括：

步骤S502，检测冷藏冷冻装置的门体状态。

步骤S504，判断冷藏冷冻装置的门体开启。在本实施例中，冷藏冷冻装置的门体为冷藏室门体，气调保鲜空间设置于冷藏室内。上述冷藏冷冻装置门体开闭检测装置40可以为传感器，例如可以为压力传感器。压力传感器设置于冷藏室门体与箱体10的接触面上，通过检测门体与箱体10之间的压力判断冷藏室门体是否开启。

步骤S506，若步骤S504的判断结果为是，连通电源24与电磁线圈21的电路连接，允许电源24供电。在本实施例中，电源24与电磁线圈21之间还设置有电路开关，电路开关控制电源24与电磁线圈21之间的电路闭合或断开。电路开关闭合，电源24与电磁线圈21的电路连通，允许电源24供电。电路开关断开，电源24与电磁线圈21的电路断开，禁止电源24供电。

步骤S508，判断是否接收到电磁锁的开锁信号。在本实施例中，电磁锁还设置有锁开关25，上述锁开关25可以包括设置于电磁锁表面的按钮或按键等。用户可以通过控制按钮或按键，向主控板30发出开锁或是关锁信号。

步骤S510，若步骤S508的判断结果为是，用户开启锁开关25，主控板30控制电源24向电磁线圈21供电，电磁线圈21吸引衔铁组件22，控制锁舌缩入电磁锁内，打开电磁锁。

步骤S512，若步骤S504的判断结果为否，断开电源24与电磁线圈21的电路连接，禁止电源24供电。只有当冷藏冷冻装置的门体开启时，上述电路开关才闭合，允许电源24向电磁线圈21通电。当冷藏冷冻装置的门体关闭时，电路开关断开，电磁线圈21与电源24处于断开状态。此时，即使主控板30接收到开门信号，电源24也无法向电磁线圈21供电。这样设置能够防止电源24与电磁线圈21长时间连通，减少了用户使用冷藏冷冻装置时，发生触电危险的概率。

图6是根据本发明一个实施例的冷藏冷冻装置的控制方法的流程图。该控制方法依次执行以下步骤：

步骤S602，检测冷藏冷冻装置的门体状态。

步骤S604，判断冷藏冷冻装置的门体开启。

步骤S606，若步骤S604的判断结果为是，连通电源24与电磁线圈21的电路连接，允许电源24供电。

步骤S608，判断是否接收到电磁锁的开锁信号。

步骤S610，若步骤S608的判断结果为是，主控板30控制电源24向电磁线圈21供电，电磁线圈21吸引衔铁组件22，控制锁舌缩入电磁锁内，打开电磁锁以允许气调保鲜空间的门体打开。

步骤S612，若步骤S604的判断结果为否，断开电源24与电磁线圈21的电路连接，禁止电源24供电。

步骤S614，判断电磁线圈21的温度超过温度阈值。若步骤S614的判断结果为是，执行步骤S612，断开电源24与电磁线圈21的电路连接，禁止电源24供电。在本实施例中，电磁线圈21上还设置有监控线圈温度的温度传感器50。当电磁线圈21的温度超过温度阈值时，说明电磁线圈21内的电流过大，电路中可能出现短路或异常的情况，为了避免发生安全隐患，断开电源24与电磁线圈21的电路连接，确保用电安全。上述温度阈值高于正常情况下电磁线圈21的温度，在本实施例中温度阈值可以设置为100℃。

步骤S616，若步骤S614的判断结果为否，再判断在预设时间内检测到超过预设次数的开锁信号。主控板30判断接收到开锁信号的次数是否检测到超过预设次数，若判断结果为是，执行步骤S612，关闭电源24开关，断开电源24与电磁线圈21的连通，禁止电源24向电磁线圈21供电，并且提示装置60提示用户电路异常。在通常情况下，用户不会在短时间内连续打开锁开关25。在计数装置70检测到电源24开始向电磁线圈21供电的预设时间内，主控板30多次接收到开锁信号时，可以确定电磁锁的电路出现故障，此时主控板30控制电源24开关断开以保护电磁锁的电路，同时提示装置60提示用户电路异常。

步骤S618，判断是否接收到电磁锁的关锁信号。用户开闭锁开关25，电磁锁向主控板30发出关锁信号。

步骤S620，若步骤S618的判断结果为是，控制电源24停止向电磁线圈21供电。用户关闭锁开关25，主控板30接收到关锁信号，控制电源24停止向电磁线圈21供电，电磁线圈21失去磁性，衔铁组件22控制锁舌伸出，关闭气调保鲜空间。在这里需要强调的是，电源24停止向电磁线圈21供电并不是断开电路开关、断开电源24与电磁线圈21的电路连接，而只是控制电源24暂停向电磁线圈21供电。当下次接受到开锁信号后，电源24根据情况恢复供电。

至此，本领域技术人员应认识到，虽然本文已详尽示出和描述了本发明的多个示例性实施例，但是，在不脱离本发明精神和范围的情况下，仍可根据本发明公开的内容直接确定或推导出符合本发明原理的许多其他变型或修改。因此，本发明的范围应被理解和认定为覆盖了所有这些其他变型或修改。
