一种钢丝清洗装置的制作方法

本实用新型涉及钢丝生产领域，具体的是一种钢丝清洗装置。

背景技术：

在钢丝加工过程中钢丝进过拉丝成型后需要对钢丝进行热处理增强钢丝的韧性，热处理前的钢丝半成品上存在污垢和凹凸不平的现象，需要进行清洗和打磨，现有技术中的清洗装置存在清洗不充分，影响热处理的效果。

技术实现要素：

为了解决上述问题本实用新型提供了一种能够对半成品钢丝进行打磨和清洗的钢丝清洗装置。

为了达到上述问题本实用新型是通过以下技术方案来实现的：

本实用新型是一种钢丝清洗装置，包括清洗池，清洗池包括一级打磨池、一级清洗池、二级打磨池和二级清洗池，一级打磨池、一级清洗池、二级打磨池和二级清洗池通过隔板隔开，在一级打磨池外侧设有数个钢丝进口，在一级打磨池和二级打磨池上两侧均设有固定下打磨块的下固定座，在下固定座上设有数个支撑上固定座的弹簧，在两个上固定座上设有上打磨块，在上固定块上设有两个固定杆，在上固定块下端的固定杆上设有螺纹，在下固定座上设置有固定固定杆的螺纹孔，在隔板上设有数个穿线口，在穿线口内设有U型侧边打磨块。

本实用新型的进一步改进在于：在一级打磨池和二级打磨池上设有出水口，在所一级清洗池和二级清洗池上设有进水口。

本实用新型的进一步改进在于：在二级清洗池端部设有数个钢丝出口。

本实用新型的有益效果是：一级打磨池对钢丝进行第一次打磨后一级清洗池对钢丝进行清洗，二级打磨池和二级清洗池对钢丝进行再次打磨和清洗，下打磨块通过下固定座固定设置在一级打磨池和二级打磨池上，通过固定杆能够对上固定座进行调节，在对直径不同的钢丝进行打磨时能够通过调节上打磨块和下打磨块的距离来对钢丝进行打磨。

本实用新型结构简单、设计合理，能够对不同直径的钢丝进行打磨，去除钢丝凹凸不平和污垢。

附图说明

图1是本实用新型结构示意图。

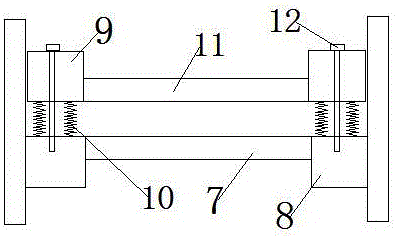

图2是下固定座示意图。

其中：1-一级打磨池，2-一级清洗池，3-二级打磨池，4-二级清洗池，5-隔板，6-钢丝进口，7-下打磨块，8-下固定座，9-上固定座，10-弹簧，11-上打磨块，12-固定杆，13-U型侧边打磨块。

具体实施方式

为了加强对本实用新型的理解，下面将结合附图和实施例对本实用新型作进一步的详细描述，该实施例仅用于解释本实用新型，并不对本实用新型的保护范围构成限定。

如图1-2所示，本实用新型是一种钢丝清洗装置，包括清洗池，清洗池包括一级打磨池1、一级清洗池2、二级打磨池3和二级清洗池4，一级打磨池1、一级清洗池2、二级打磨池3和二级清洗池4通过隔板5隔开，在一级打磨池1外侧设有数个钢丝进口6，在一级打磨池1和二级打磨池3上两侧均设有固定下打磨块7的下固定座8，在下固定座8上设有数个支撑上固定座9的弹簧10，在两个上固定座9上设有上打磨块11，在上固定座9上设有两个固定杆12，在上固定座9下端的固定杆12上设有螺纹，在下固定座8上设置有固定固定杆12的螺纹孔，在隔板5上设有数个穿线口，在穿线口内设有U型侧边打磨块13，固定杆12固定在上固定座9上并能在上固定座9内转动，固定杆12下端为螺纹杆，通过固定杆12拧入下固定座上的螺纹孔的深度来对上打磨块11和下打磨块7之间的距离进行微调节，使上打磨块11和下打磨块7能够对直径不同的钢丝上下两侧进行打磨，U型侧边打磨块13能够对钢丝成的侧边进行打磨。

本实用新型结构简单、设计合理，能够对不同直径的钢丝进行打磨，去除钢丝凹凸不平和污垢。
