改进式工位密封结构的制作方法

本实用新型涉及一种工位密封结构，具体地说是一种用于涂装设备行业的改进式工位密封结构。

背景技术：

工程机械产品的涂装工位需要在一个密封的结构中进行。在涂装设备行业中，目前国内一般采用的工位密封结构都是截面为矩形的直通式结构，即密封结构中的骨架的侧壁与顶部为90°垂直，板材安装在骨架上，灯箱安装在骨架内壁上。这种结构在实际使用中存在钢材耗费量大，灯箱布置方式不合理，导致照明不佳，影响涂装质量。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的不足，提供一种改进式工位密封结构，其结构简单，设计合理，不仅可以大大节省钢材，而且光线更加汇聚，能大大降低能源消耗。

按照本实用新型提供的技术方案：改进式工位密封结构，包括骨架、板材和灯箱，其特征在于：所述骨架的两边侧壁均为上下两段式结构，骨架侧壁的下段为竖直面，骨架侧壁的上段为向内倾斜的斜坡面；所述板材安装在骨架上，在骨架侧壁下段竖直面和上段斜坡面的内壁以及骨架顶部内壁上均安装有若干个沿工位结构长度方向等间距布置的灯箱。

作为本实用新型的进一步改进，所述骨架侧壁上段的斜坡面的倾斜角度为45°。

作为本实用新型的进一步改进，所述骨架为钢结构。

本实用新型与现有技术相比，具有如下优点：本实用新型结构简单，设计合理，不仅可以大大节省钢材，而且光线更加汇聚，能大大降低能源消耗。

附图说明

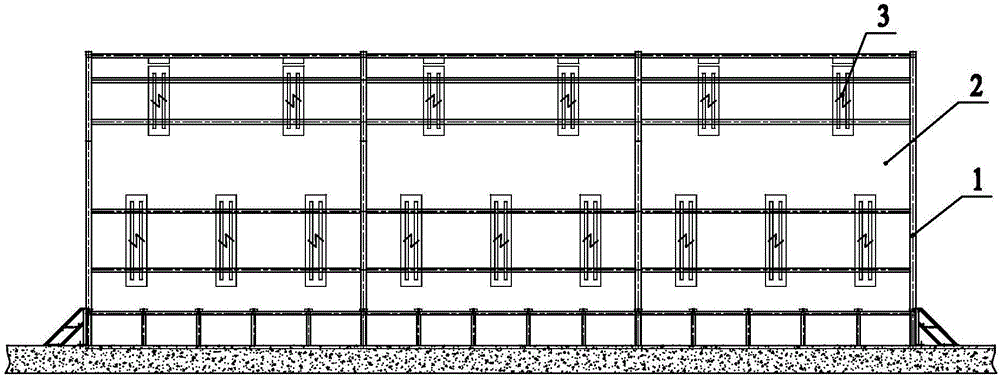

图1为本实用新型实施例的结构主视图。

图2为图1的侧视图。

图3为图1的俯视图。

具体实施方式

下面结合具体附图和实施例对本实用新型作进一步说明。

如图1~图3所示，实施例中的改进式工位密封结构主要由骨架1、板材2和灯箱3组成，所述骨架1的两边侧壁均为上下两段式结构，骨架1侧壁的下段为竖直面，骨架1侧壁的上段为向内倾斜的斜坡面；所述板材2安装在骨架1上，在骨架1侧壁下段竖直面和上段斜坡面的内壁以及骨架1顶部内壁上均安装有若干个沿工位结构长度方向等间距布置的灯箱3。

如图2所示，本实施例中，所述骨架1侧壁上段的斜坡面的倾斜角度优选设置为45°，这样可以保证各灯箱3发出的光线高效汇聚在操作位。所述骨架1优选为钢结构，以保证结构强度满足要求。
