一种轴瓦的制作方法与工艺

本实用新型属于滑动轴承技术领域，尤其涉及一种轴瓦。

背景技术：
现有的电机在运行当中，由于转子磁阻不均匀等原因，会造成主轴带有电压，而滑动轴承是主轴的支承部件，直接与机组机座连接，因此，主轴电流会通过轴瓦及轴承座而产生接地通路，使主轴与轴瓦之间产生电腐蚀，破坏轴瓦内孔表面，使轴承失效，从而影响机组正常运行。

技术实现要素：

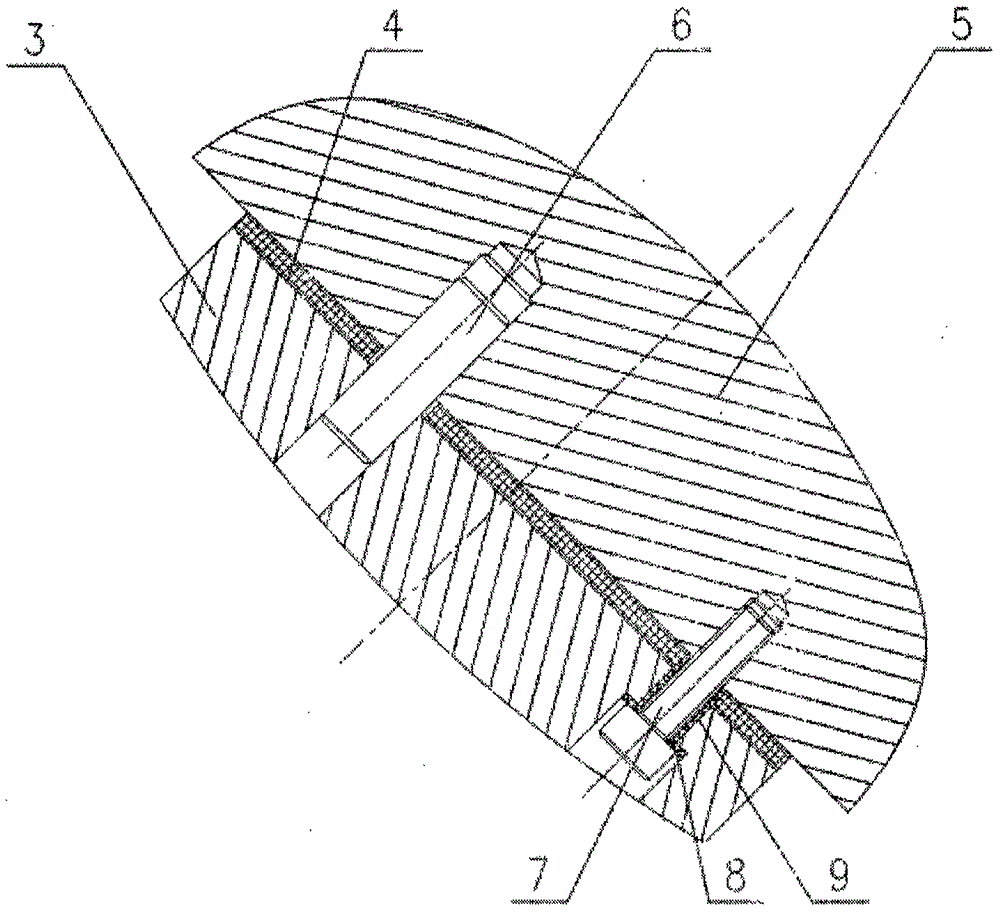

本实用新型是为了解决上述问题而提供一种轴瓦。本实用新型的方案是这样实现的：一种轴瓦，由两个轴瓦组件通过安装螺栓和定位销组合而成，所述轴瓦组件包括瓦体、支承块、绝缘板、螺栓、绝缘销、绝缘套管及绝缘垫圈，其特征在于：瓦体外圆设有两个支承块，支承块与瓦体之间设有绝缘板，并通过绝缘材料所制的绝缘销及螺栓与瓦体连接，而且所述支承块端面螺栓安装孔内还设有绝缘套管和绝缘垫圈与螺栓隔离。本实用新型的有益效果是：通过在瓦体与轴承座之间设支承块，支承块与瓦体之间设绝缘部件，从而切断了主轴轴电流的接地通路，有效地防止了轴瓦内孔电腐蚀的发生，提高轴瓦使用寿命，确保机组正常运行。附图说明图1为本实用新型的组装结构图。图2为图1的A-A剖视图。图3为图2中N视图的放大图。图中：1、安装螺栓，2、定位销，3、支承块，4、绝缘板，5、瓦体，6、绝缘销，7、螺栓，8、绝缘垫圈，9、绝缘套管。具体实施方式以下结合附图，对本实用新型的技术方案作进一步描述：如图1，图2所示的一种轴瓦，由两个轴瓦组件通过安装螺栓1和定位销2组合而成，轴瓦组件包括瓦体5、支承块3、绝缘板4、螺栓7、绝缘销6、绝缘套管9及绝缘垫圈8，瓦体5外圆设有两个支承块3，支承块3与瓦体5之间设有绝缘板4，并通过绝缘材料所制的绝缘销6及螺栓7与瓦体6连接，而且支承块3端面螺栓安装孔内还设有绝缘套管9和绝缘垫圈8与螺栓7隔离。通过上述方案，在瓦体与轴承座之间设支承块，支承块与瓦体之间设绝缘部件，从而切断了主轴轴电流的接地通路，有效地防止了轴瓦内孔电腐蚀的发生，提高轴瓦使用寿命，确保机组正常运行。
