一种步进电机齿轮板组件的制作方法

本实用新型涉及齿轮板领域，尤其涉及一种步进电机齿轮板组件。

背景技术：

齿轮板，具有高机械性能，耐油性及一定的介电性能，适用于机械、电机、电器设备中作绝缘结构零部件，并可在变压器油中使用,简单说是做齿轮的铁板。

随着科学技术的飞速发展，齿轮板组件也得到了技术改进，但是现在的零件浪费人工，增加成本，结构复杂，重量大，不利于安装，寿命短，而且零件昂贵，难以加工，安全性差，活动性差，给使用者带来非常不便。

技术实现要素：

针对上述问题，本实用新型提供了一种步进电机齿轮板组件，解决了现在的零件浪费人工，增加成本，结构复杂，重量大，不利于安装，寿命短，而且零件昂贵，难以加工，安全性差，活动性差，给使用者带来非常不便的现象。

为解决上述技术问题，本实用新型所采用的技术方案是：一种步进电机齿轮板组件，其结构包括：其结构包括：盖板、齿轮板，所述盖板下设有齿轮板，所述盖板与齿轮板固定连接，所述齿轮板由小齿轮板和卡块组成，所述小齿轮板下设有卡块，所述小齿轮板与卡块固定连接，所述齿轮板上设有极齿，齿轮板与极齿固定连接。

进一步的，所述盖板由盖板本体、粘合层、支座、填充物、开口、紧盖板组成；

进一步的，所述盖板本体上设有粘合层，所述粘合层上设有支座，所述粘合层与支座固定连接，所述支座上设有填充物，所述支座与填充物固定连接；

进一步的，所述盖板本体上设有开口，所述盖板本体侧设有紧盖板，所述盖板本体与紧盖板固定连接。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型一种步进电机齿轮板组件，通过设置小齿轮板与卡块二合一，节省了人工安装，极齿能与外部零件配合，粘合层能让支座与填充物更稳固的连接，提升了零件的稳固性，开口能让小齿轮板穿过，紧盖板能进一步提高密封性。本实用新型节省人工，降低成本，结构简单，重量轻，利于安装，寿命长，而且零件便宜，很好加工，安全性强，活动性好，给使用者带来非常方便。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

在附图中：

图1为本实用新型一种步进电机齿轮板组件示意图；

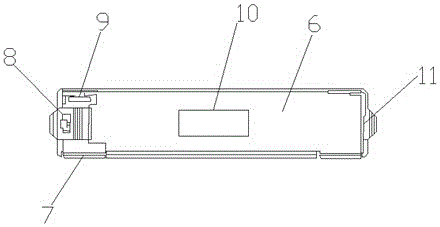

图2为本实用新型盖板结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

齿轮板，具有高机械性能，耐油性及一定的介电性能，适用于机械、电机、电器设备中作绝缘结构零部件，并可在变压器油中使用,简单说是做齿轮的铁板。随着科学技术的飞速发展，齿轮板组件也得到了技术改进，但是现在的零件浪费人工，增加成本，结构复杂，重量大，不利于安装，寿命短，而且零件昂贵，难以加工，安全性差，活动性差，给使用者带来非常不便。

参考图1、图2，一种步进电机齿轮板组件，其结构包括：盖板1、齿轮板2，所述盖板1下设有齿轮板2，所述盖板1与齿轮板2固定连接，所述齿轮板2由小齿轮板3和卡块4组成，所述小齿轮板3下设有卡块4，所述小齿轮板3与卡块4固定连接，所述齿轮板2上设有极齿5，齿轮板2与极齿5固定连接，盖板1由盖板本体6、粘合层7、粘合层7能让支座8与填充物9更稳固的连接，提升了零件的稳固性，支座8、填充物9、开口10、紧盖板11组成，盖板本体6上设有粘合层7，粘合层7上设有支座8，所述粘合层7与支座8固定连接，支座8上设有填充物9，所述支座8与填充物9固定连接，盖板本体6上设有开口10，所述盖板本体6侧设有紧盖板11，所述盖板本体6与紧盖板11固定连接。

小齿轮板3与卡块4二合一，节省了人工安装，极齿6能与外部零件配合，粘合层7能让支座8与填充物9更稳固的连接，提升了零件的稳固性，开口10能让小齿轮板3穿过，紧盖板11能进一步提高密封性。本实用新型节省人工，降低成本，结构简单，重量轻，利于安装，寿命长，而且零件便宜，很好加工，安全性强，活动性好，给使用者带来非常方便。解决了现在的零件浪费人工，增加成本，结构复杂，重量大，不利于安装，寿命短，而且零件昂贵，难以加工，安全性差，活动性差，给使用者带来非常不便的现象。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
